UV-VIS Spektrofotometre ile Konsantrasyon Tayini: Ölçüm Modları ve Kalibrasyon Eğrisi
Bir spektrofotometrede numunenin ölçülmesi tek bir işlem gibi görünür, oysa ekranda görülen değerin hangi modda okunduğu sonucun anlamını değiştirir. Aynı küvetten alınan ölçüm; geçirgenlik yüzdesi, absorbans ya da doğrudan konsantrasyon olarak verilebilir. Bu üç gösterim arasındaki ilişkiyi ve konsantrasyona geçişin nasıl kurulduğunu bilmek, kantitatif analizin tekrarlanabilirliğini belirler.
Ölçüm Modları: T, A, C ve F
Spektrofotometre kataloglarında ölçüm modları çoğunlukla harf kısaltmalarıyla listelenir. Bu harfler, cihazın aynı optik ölçümü hangi biçimde sunduğunu gösterir.
Transmittans (T), numuneden geçen ışığın referansa oranını yüzde olarak verir. Absorbans (A), aynı ölçümün logaritmik karşılığıdır ve konsantrasyonla doğrusal ilişkisi nedeniyle kantitatif analizde kullanılır. Konsantrasyon (C) modunda cihaz, tanımlanmış bir ilişki üzerinden doğrudan derişim okur. Enerji (E) modu ise dedektöre ulaşan sinyali ham olarak gösterir ve daha çok optik kontrol amaçlıdır.
Katalogdaki Mod Listeleri

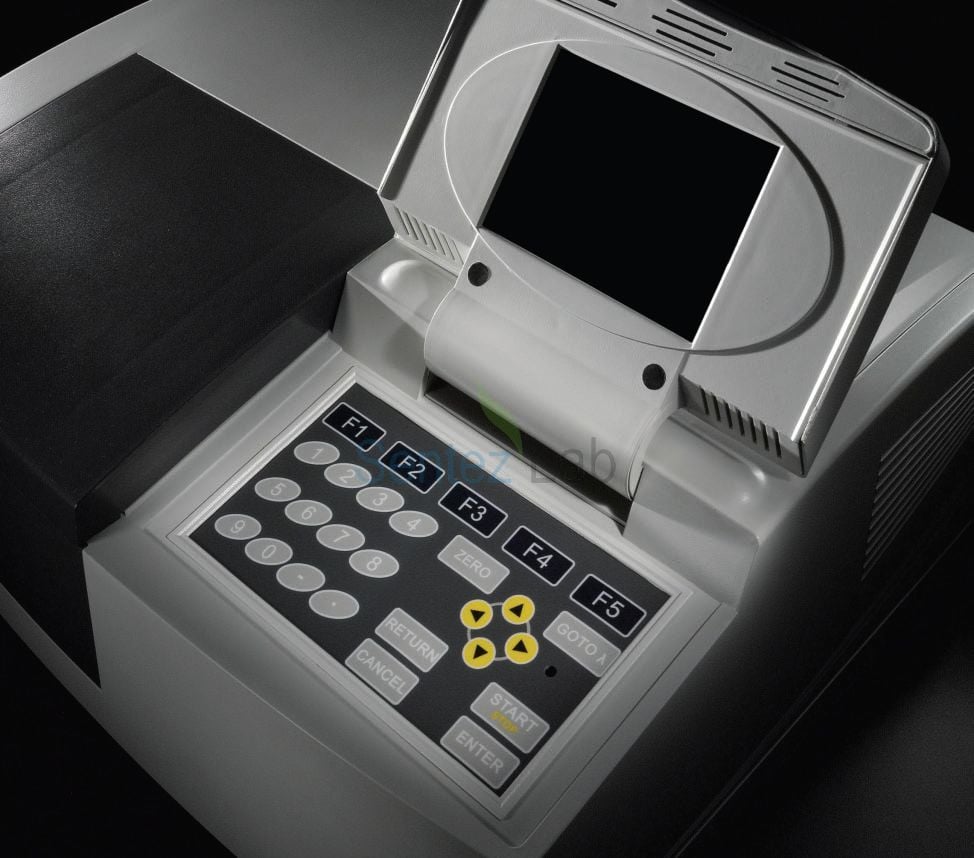

PG Instruments T80+ tablosunda fotometrik modlar "Transmittance, Absorbance, Energy, Concentration" olarak verilir; Persee T7DS için aynı satır "transmittans, absorbans, enerji ve konsantrasyon" biçiminde listelenir. WTW photoLab 7600 ise ölçüm modlarını "Absorbans, %İletim, Konsantrasyon, Kinetik, Spektrum, Çok dalga boyu" olarak sayar — burada mod listesi tek ölçüm gösterimlerinin ötesine geçip çalışma tiplerini de kapsar.
Fotometrik Aralık: Çalışma Pencerenizi Belirler
Fotometrik aralık, cihazın hangi absorbans ve transmittans sınırları arasında okuma yapabildiğini gösterir. Bu satır, numunenin seyreltilmesi gerekip gerekmediğini belirleyen ilk veridir.
Katalogdaki Değerler
PG T80+ ve Persee T7DS için fotometrik aralık −0,3–3,0 Abs olarak verilir. Inesa L7 tablosunda aralık üç satır halinde listelenir: %0,0–200,0 T, −0,301–4,000 A ve 0,000–9999 C. Inesa N4S aynı üç satırı paylaşır; Inesa 752N Plus için absorbans alt sınırı −0,097 olarak verilir. DLAB SP-UV3101 tablosunda ise −0,3–3,0 A ve 0–9999 C/F satırları yer alır.
Üst sınırın 3,0 ya da 4,0 A olması, o değere kadar güvenilir okuma yapılabileceği anlamına gelmez; yalnızca cihazın sayısal olarak gösterebileceği tavanı belirtir. Yüksek absorbanslarda numuneden geçen ışık çok azaldığı için kaçak ışığın payı büyür ve absorbans ile derişim arasındaki doğrusal ilişki bozulmaya başlar.
Doğruluk Hangi Aralıkta Verilir?
Teknik tablolarda fotometrik doğruluk, aralığın tamamı için tek bir değerle değil, absorbans bölgelerine bölünerek verilir. Persee T7DS için ±0,002 A (0–0,5 A) ve ±0,004 A (0,5–1,0 A); Inesa L7 için ±0,002 Abs (0–0,5 A) ve ±0,004 Abs (0,5–1 A); Inesa N4S ve 752N Plus için ±0,004 Abs (0–0,5 A) ve ±0,008 Abs (0,5–1 A) listelenir. Üreticinin doğruluk taahhüdü bu düşük absorbans bölgesini kapsar — kantitatif ölçümün de bu pencereye düşürülmesi hedeflenir.
Kalibrasyon Eğrisi ve Doğrusal Regresyon
Konsantrasyon modunun çalışabilmesi için cihazın absorbans ile derişim arasındaki ilişkiyi bilmesi gerekir. Bu ilişki iki yoldan tanımlanır: bilinen derişimlerdeki standartlarla eğri kurmak ya da daha önce belirlenmiş bir katsayıyı doğrudan girmek.
Eğri Nasıl Kurulur?
Birkaç farklı derişimde hazırlanan standartlar aynı dalga boyunda ölçülür ve cihaz bu noktalardan geçen doğruyu hesaplar. Katalogda bu işlem "doğrusal regresyon" ve "konsantrasyon doğrudan okuma" olarak listelenir; Inesa L7 ve Inesa N4S açıklamalarında her iki işlev de yer alır. Eğri kurulduktan sonra bilinmeyen numunenin absorbansı, doğrudan derişim olarak okunur.
Kurulan eğrilerin saklanabilmesi, aynı yöntemin her seferinde yeniden kurulmasını gereksiz kılar. DLAB SP-UV1100 için veri depolama satırında 200 grup veri ve 200 standart eğri belirtilir. Inesa 752N Plus açıklamasında ise büyük kapasiteli belleğin 30 konsantrasyon eğrisi saklayabildiği yazar. Rutin analizlerde bu kapasite, günlük çalışmada kaç farklı yöntemin hazır tutulabileceğini belirler.
Faktör Ayarı ve Sıfırlama
Eğri kurmanın alternatifi katsayı girmektir; her iki yolda da ölçüm öncesi referansın doğru alınması gerekir. Bu iki adım, ekranda okunan konsantrasyon değerinin dayandığı temeli oluşturur.
Konsantrasyon Faktörü (K) ve Referans
Inesa N4S ve Inesa 752N Plus açıklamalarında “konsantrasyon faktörü ayar fonksiyonu” ayrı bir madde olarak yer alır; 752N Plus için konsantrasyon test yöntemine hem lineer regresyon hem de katsayı yönteminin eklendiği belirtilir. DLAB SP-UV3101 tablosundaki “0–9999 C/F” gösterimi de bu iki yolun aynı cihazda bulunduğunu anlatır. Faktör yöntemi, ilişkinin daha önce doğrulandığı rutin analizlerde zaman kazandırır; yöntem ilk kez kurulurken ya da numune matrisi değiştiğinde standartlarla eğri kurmak daha güvenli bir yoldur.
Sıfırlama ise çözücü veya kör çözelti ile yapılır ve numunenin kendi bileşeninden kaynaklanmayan katkıları ölçüm dışında bırakır. Inesa L7, N4S ve 752N Plus açıklamalarında “otomatik sıfır ve tam ölçek ayarı” ortak bir madde olarak yer alır; 752N Plus için bu işlev “%0 T ve %100 T otomatik ayarı” biçiminde ayrıntılandırılır. Çift ışınlı cihazlarda referans kanal sürekli izlendiği için ışık kaynağındaki değişim ölçüme daha az yansır — Persee T7DS açıklamasında çift ışınlı sistemin numune ve referans kanallarını eş zamanlı izlediği belirtilir. Tek ışınlı cihazlarda sıfırlama ile ölçüm arasındaki süre uzadıkça sürüklenmenin etkisi arttığından, uzun serilerde araya yeniden sıfırlama eklemek yerinde olur.
Seyreltme: Ölçümü Doğru Pencereye Taşımak
Numunenin absorbansı cihazın doğruluk verdiği bölgenin dışına çıktığında, sonucun tekrarlanabilirliği düşer. Bu durumda yapılacak iş numuneyi seyreltmektir.
Ne Zaman Gerekir?
Fotometrik doğruluk değerleri 0–0,5 A ve 0,5–1,0 A aralıkları için verildiğine göre, ölçümün bu bölgeye düşürülmesi hedeflenmelidir. Absorbansı bu aralığın üzerine çıkan numuneler bilinen bir oranda seyreltilir ve sonuç seyreltme faktörüyle çarpılarak geri hesaplanır. Seyreltme oranının kaydedilmesi, sonucun geriye doğru izlenebilmesi için gereklidir.
Seyreltme yapıldığında oranın kaydedilmesi, sonucun geriye doğru izlenebilmesi için gereklidir. Standartlar ve numuneler aynı çözücüyle hazırlanmalı, seyreltme aynı yöntemle yapılmalıdır; farklı ortamda hazırlanan standartlarla ölçülen numune, eğri doğru kurulmuş olsa bile sapma gösterir.
Uzun Optik Yollu Küvetler
Ters durumda, absorbansı çok düşük kalan numunelerde gürültü sinyale oranla belirginleşir. Bu noktada daha uzun optik yollu küvet kullanmak bir seçenektir. Inesa N4S için numune bölmesi 5–100 mm küvetleri kabul edecek biçimde listelenir; 752N Plus için bu aralık 5–50 mm'dir ve her iki modelde 50 mm küvet tutucu opsiyonel aksesuar olarak verilir. Standart 10 mm yerine 50 mm küvet kullanıldığında ışığın numune içinde aldığı yol uzar ve ölçülen absorbans buna bağlı olarak artar; bu durumda standartların da aynı küvetle ölçülmesi gerekir.
Yöntemi Kurarken Üç Başlık
Kantitatif bir yöntem kurarken şu üç karar belirleyicidir:
- Hangi dalga boyunda ölçeceksiniz?: Ölçüm, maddenin absorpsiyon yaptığı dalga boyunda yapılır. Spektrum tarama işlevi bu dalga boyunu belirlemek için kullanılır; Persee T7DS ve DLAB SP-UV3101 tablolarında spektrum tarama standart fonksiyonlar arasında yer alır.
- Eğri mi, faktör mü?: Yöntem ilk kez kuruluyorsa standartlarla doğrusal regresyon yapılır. Katsayı daha önce doğrulanmışsa konsantrasyon faktörü girilerek doğrudan okuma yapılabilir.
- Numune hangi absorbans bölgesinde?: Doğruluk değerlerinin verildiği düşük absorbans bölgesi hedeflenmeli, gerekirse seyreltme ya da farklı optik yol uzunluğu kullanılmalıdır.
Bant Genişliğinin Kantitatif Ölçüme Etkisi
Spektral bant genişliği, cihazın numuneye gönderdiği ışığın ne kadar dar bir dalga boyu aralığını kapsadığını gösterir. Dar bantlı bir cihaz, keskin absorpsiyon piklerini daha doğru okur. Katalogda Persee T7DS ve PG T80+ için 0,5 / 1 / 2 / 5 nm arasında seçilebilir bant genişliği verilirken, DLAB SP-UV3101 için sabit 1,0 nm, Inesa L7 için 1,8 nm, Inesa N4S ve 752N Plus için 2 nm, WTW photoLab 7600 için 4 nm listelenir. Geniş pikli rutin kolorimetrik yöntemlerde 2–4 nm yeterli olurken, dar pikli maddelerde daha dar bant gerekir.
Tek Ölçümün Ötesi: Kinetik ve Çoklu Dalga Boyu
Konsantrasyon her zaman tek bir andaki absorbanstan okunmaz. Bazı yöntemler zaman içindeki değişimi, bazıları birden fazla dalga boyunu birlikte değerlendirir.
Katalogdaki İşlevler
Kinetik ölçümde absorbansın zamanla değişimi izlenir; Inesa L7 açıklamasında "zamana dayalı kinetik belirleme", DLAB SP-UV1100 yazılım listesinde "zaman taraması / kinetik analiz" olarak geçer. WTW photoLab 7600 depolama kapasitesi satırında 150 kinetik kaydı ayrıca belirtilir — kinetik verinin cihazda ayrı bir veri tipi olarak tutulduğunu gösterir.
Çoklu dalga boyu ölçümü, aynı numunenin birkaç dalga boyunda okunup sonuçların birlikte değerlendirilmesidir; Inesa L7, DLAB SP-UV1100 ve WTW photoLab 7600 açıklamalarında bu işlev listelenir. Inesa L7 ayrıca tepe/vadi algılama ve GOTO λ işlevlerini sayar. Nükleik asit çalışmalarında benzer bir mantık 260 ve 280 nm ölçümlerinin oranlanmasıyla kullanılır; Tip Biosystems Photopette Bio açıklamasında nükleik asit konsantrasyonu ile 260/280 oranının birlikte ölçüldüğü belirtilir ve cihazın desteklediği dalga boyları 260, 280 ve 340 nm olarak verilir.
Hazır Yöntemler ve Kayıt
Rutin analizlerde yöntemin her seferinde yeniden kurulması gerekmez. Bazı cihazlar hazır yöntem kütüphanesiyle gelir, bazıları kullanıcı yöntemlerinin kaydedilmesine izin verir.
Katalogdaki Kapasiteler
WTW photoLab 7600 için 250'den fazla önceden programlanmış yöntem ve 1000 kullanıcı tanımlı yöntem belirtilir; depolama kapasitesi 5000 ölçüm değeri ve yaklaşık 500 spektrumdur. Cihaz ayrıca barkodlu küvet tanıma ve otomatik ölçüm aralığı ayarıyla listelenir; OptRF prosedürü ile KOİ, nitrat ve nitrit parametrelerinin reaktifsiz ölçümü yapılabildiği belirtilir. WTW Spectroflex 6100 açıklamasında da konsantrasyon, kinetik ve çoklu dalga boyu modları yer alır.
Veri aktarımı tarafında Inesa serisi USB bağlantı noktası ve opsiyonel UVWIN8 veri işleme yazılımıyla listelenir; DLAB SP-UV1100 paketinde Wave Professional yazılımı yer alır. Persee T7DS için UV Win yazılımı üzerinden kinetik analiz, üç boyutlu spektrum değerlendirmesi, yöntem ve veri saklama ile GLP işlevleri belirtilir. Kayıt tutma yükümlülüğü olan laboratuvarlarda bu yazılım tarafı, cihazın optik özellikleri kadar belirleyici olabilir.
Modellerin Ölçüm Aralığı Karşılaştırması
| Model | Fotometrik Aralık | Konsantrasyon İşlevleri |
|---|---|---|
| PG Instruments T80+ | −0,3–3,0 Abs | Transmittans, absorbans, enerji, konsantrasyon |
| Inesa L7 | %0–200 T · −0,301–4,000 A · 0–9999 C | Doğrusal regresyon, konsantrasyon doğrudan okuma |
| Inesa 752N Plus | %0–200 T · −0,097–4,000 A · 0–9999 C | Lineer regresyon + katsayı yöntemi, 30 eğri hafızası |
| DLAB SP-UV1100 | −0,3–3,0 A · %0–200 T | 200 grup veri, 200 standart eğri kaydı |
Ölçümde Dikkat Edilecekler
Konsantrasyon sonuçlarının tekrarlanabilir olması için şu noktalar gözetilmelidir:
- Sıfırlamayı doğru çözeltiyle yapın: Referans, numunenin çözücüsü ya da kör çözelti olmalıdır. Yanlış referans, tüm seriyi sistematik olarak kaydırır.
- Küveti sabit tutun: Standartlar ve numuneler aynı küvetle, aynı yönde yerleştirilerek ölçülmelidir. Optik yol farkı doğrudan sonuca yansır.
- Isınma süresini bekleyin: Kararlılık değerleri belirli bir ısınma sonrası verilir; Persee T7DS için baseline kararlılığı 2 saat ısınma sonrası, gürültü 30 dakika ısınma sonrası belirtilir.
- Eğriyi periyodik olarak yenileyin: Kaydedilmiş bir eğri süresiz geçerli değildir. Reaktif partisi ya da numune matrisi değiştiğinde standartlarla yeniden kontrol edilmelidir.
Bu noktalar yerine getirildiğinde ekranda okunan konsantrasyon değeri, cihazın teknik tablosundaki doğruluk ve tekrarlanabilirlik değerleriyle uyumlu bir sonuç verir.
Sıkça Sorulan Sorular
Absorbans mı transmittans mı okumalıyım?
Kantitatif analizde absorbans kullanılır, çünkü konsantrasyonla doğrusal ilişkisi vardır. Transmittans aynı ölçümün yüzde gösterimidir ve daha çok optik kontrol ile karşılaştırma amaçlıdır. Cihazlar iki gösterim arasında geçiş yapar; Inesa N4S ve 752N Plus açıklamalarında "hassas otomatik T/A değişimi" ayrı bir madde olarak yer alır.
Kalibrasyon eğrisi ile faktör yöntemi arasındaki fark nedir?
Kalibrasyon eğrisinde bilinen derişimlerdeki standartlar ölçülür ve cihaz doğruyu kendisi hesaplar. Faktör yönteminde ise daha önce belirlenmiş katsayı doğrudan girilir. Inesa 752N Plus açıklamasında konsantrasyon testine hem lineer regresyon hem de katsayı yönteminin eklendiği belirtilir; yöntem ilk kez kuruluyorsa eğri tercih edilir.
Numunemin absorbansı 3'ün üzerinde çıkıyor, ne yapmalıyım?
Numune seyreltilmelidir. Fotometrik aralığın üst sınırı cihazın gösterebileceği tavanı belirtir; doğruluk değerleri ise genellikle 0–0,5 A ve 0,5–1,0 A aralıkları için verilir. Ölçümü bu bölgeye taşımak ve seyreltme faktörüyle geri hesaplamak daha tutarlı sonuç verir.
0–9999 C değeri ne anlama geliyor?
Cihazın konsantrasyon modunda gösterebileceği sayısal aralıktır ve birimden bağımsızdır; birimi kullanıcı tanımlar. Inesa L7, N4S ve 752N Plus tablolarında bu satır 0,000–9999 C olarak, DLAB SP-UV3101 tablosunda ise 0–9999 C/F olarak verilir.
DNA ve protein ölçümü için ayrı bir cihaz mı gerekir?
Gerekmeyebilir. Persee T7DS ve PG T80+ standart fonksiyonları arasında DNA/protein analizi yer alır; DLAB SP-UV1100 yazılımı DNA/RNA ve protein konsantrasyon ölçümünü destekler. Küçük hacimli ve saha çalışmaları için Tip Biosystems Photopette Bio gibi taşınabilir modeller 120 µL numune hacmiyle listelenir.
Konsantrasyon tayini, cihazın tek bir ayarına değil birbirine bağlı birkaç karara dayanır: ölçümün hangi dalga boyunda yapılacağı, ilişkinin eğriyle mi katsayıyla mı kurulacağı, numunenin doğruluk verilen absorbans bölgesine düşüp düşmediği. Katalogdaki modeller −0,3–3,0 A ile −0,301–4,000 A arasında değişen fotometrik aralıklar, 0–9999 C konsantrasyon gösterimi ve 30 ile 200 arasında değişen eğri hafızalarıyla listelenir. Bu satırların ne anlattığını bilmek, cihazın teknik tablosundaki doğruluk değerlerinin günlük sonuçlara yansımasını sağlar. Ölçüm modlarını, fotometrik aralıkları ve konsantrasyon işlevlerini karşılaştırmak için UV-VIS spektrofotometreler kategorisini inceleyebilir, analiz yönteminize uygun modeli belirleyebilirsiniz.
