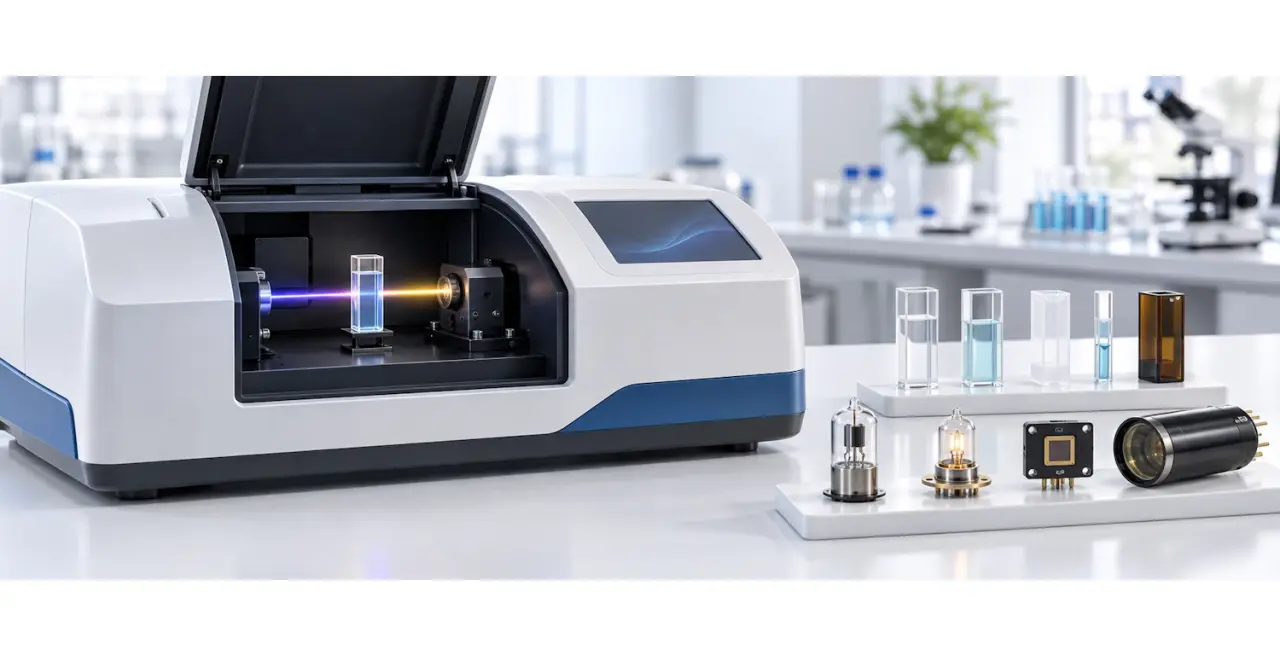

UV-VIS Spektrofotometrelerde Işık Kaynakları, Dedektörler ve Küvet Seçimi
Bir spektrofotometrede ölçüm, ışığın kaynaktan çıkıp numuneden geçerek dedektöre ulaşmasıyla tamamlanır. Bu yolun her halkası ölçümü sınırlayabilir: lamba belirli bir bölgede ışık üretir, küvet o ışığın bir kısmını soğurur, dedektör ise belirli dalga boylarına duyarlıdır. Cihazın kataloğundaki dalga boyu aralığı, aslında bu üç bileşenin ortak çalışabildiği bölgeyi tarif eder.
Işık Kaynakları
Tek bir lamba, 190–1100 nm gibi geniş bir aralığın tamamını yeterli şiddette aydınlatamaz. Bu nedenle UV-VIS cihazların çoğunda iki lamba birlikte kullanılır ve cihaz belirli bir dalga boyunda otomatik olarak birinden diğerine geçer.
Tungsten halojen lamba görünür ve yakın kızılötesi bölgeyi, döteryum lamba ise ultraviyole bölgeyi kapsar. Katalogda DLAB SP-UV1100, DLAB SP-V1000 ve DLAB SP-V1100 modellerinde ışık kaynağı "tungsten lamba ve döteryum lamba" olarak verilir; PG Instruments T80+ tablosunda da "tungsten halojen + döteryum" belirtilir.
Xenon Lambalı Modeller
Xenon lamba tek başına hem ultraviyole hem görünür bölgeyi kapsar ve sürekli yanmak yerine ölçüm anında flaş verecek biçimde çalışabilir. Katalogda DLAB SP-XUV5101 ve SP-XUV5102 modelleri xenon lambalı olarak listelenir; Hach DR1900 tablosunda ise ışık kaynağı "xenon flaş" olarak verilir. Flaş çalışma biçimi, taşınabilir cihazlarda güç tüketimini sınırlı tutar.
Lamba Ömrü ve Isınma
Lambalar ömürlü bileşenlerdir; zamanla çıkış güçleri azalır. Bu azalma doğrudan bir hata olarak görünmez, ancak gürültü artışı ve baseline kayması biçiminde kendini gösterir.
Isınma Süresinin Kaynağı
Sürekli yanan lambalarda çıkış gücü, lamba termal dengeye ulaşana kadar değişir. Katalogdaki kararlılık değerleri bu nedenle ısınma koşuluyla birlikte verilir: DLAB SP serisinde stabilite ≤0,002 A/saat değeri "ön ısıtmadan 2 saat sonra" koşuluyla, Persee T7DS tablosunda baseline kararlılığı ≤0,0008 A/saat değeri 2 saat ısınma sonrasında belirtilir.
Flaş çalışan xenon lambalarda bu bekleme büyük ölçüde ortadan kalkar, çünkü lamba yalnızca ölçüm anında ateşlenir. Bu, sahada ve aralıklı kullanımda pratik bir avantajdır; Hach DR1900 gibi portatif modellerin xenon flaş kullanmasının nedenlerinden biri budur.
Döteryum Lambanın Ayrı Takibi
İki lambalı sistemlerde döteryum lambanın ömrü genellikle tungsten lambadan kısadır ve yalnızca UV bölgesinde çalışılırken yıpranır. Ölçümleriniz tamamen görünür bölgedeyse, cihazın döteryum lambayı kapatabilmesi lamba ömrünü uzatır. Yalnızca görünür bölgede çalışan bir laboratuvar için SOIF V-5000H ya da Onda V-11 gibi VIS modeller, bu bakım kalemini tümüyle ortadan kaldırır.
Dedektörler
Dedektör, numuneden geçen ışığı elektrik sinyaline çevirir. Duyarlılığı ve gürültü düzeyi, cihazın düşük sinyalli ölçümlerde ne kadar iyi çalışacağını belirler.
Katalogdaki Dedektör Tipleri
Hach DR1900 ve PG Instruments T80+ tablolarında dedektör silikon fotodiyot olarak verilir. Silikon fotodiyotlar geniş bir dalga boyu aralığında kararlı yanıt verir ve mekanik olarak dayanıklıdır; bu nedenle hem masaüstü hem portatif modellerde yaygındır.
Optik düzenin tamamı da performansı etkiler. Hach Lico 690 tablosunda optik teknoloji "referans ışın teknolojisi" ve optik sistem "0°/180° doğrusal" olarak belirtilir; aynı modelde fotometrik ölçüm aralığı ±3,0 Abs ve fotometrik doğruluk 0–0,5 Abs aralığında 0,005 Abs'dir. Water-i.d. PrimeLab 2.0 ise farklı bir düzen kullanır: 3 bağlantılı sensör, sensör başına 6 ve toplam 18 dalga boyu ile 180° ve 90° ölçüm geometrisi sunar.
Küvet Malzemesi: Dalga Boyu Sınırını Belirler
Küvet, ışığın numuneye ulaşmadan önce geçtiği son engeldir ve malzemesi hangi dalga boylarında çalışılabileceğini doğrudan sınırlar. Cihazınız 190 nm'ye inebiliyor olsa da, küvetiniz o bölgede ışık geçirmiyorsa ölçüm yapılamaz.
Üç Temel Malzeme
Plastik küvetler (polistiren ve akrilik) yalnızca görünür bölgede kullanılır; tek kullanımlıktır ve yıkama gerektirmez. Katalogda SARSTEDT spektrofotometrik küvet 4,2 mL hacimde, polistiren malzemeden ve 4 optik yüzeyli olarak, 100 adetlik ambalajda listelenir.
Optik cam küvetler görünür bölgeyi ve yakın UV'nin bir kısmını kapsar; yıkanarak tekrar kullanılır. Kuvars küvetler ise UV bölgesinin tamamında çalışabilen tek seçenektir. Cihazınız 190 nm'den başlıyorsa ve bu bölgede ölçüm yapacaksanız kuvars küvet zorunludur; plastik ya da cam küvetle alınan sonuç bu bölgede anlamlı olmaz.
Yol Uzunluğu ve Optik Yüzey
Küvetin iki optik yüzeyi arasındaki mesafe, ışığın numune içinde kat ettiği yolu belirler ve absorbans bu mesafeyle doğru orantılıdır.
Standart 10 mm
Laboratuvar uygulamalarında standart yol uzunluğu 10 mm'dir ve cihazların numune bölmeleri bu ölçüye göre tasarlanır. DLAB SP-V1000, SP-V1100 ve SP-UV1100 modellerinde numune bölmesi "4 konumlu, 10 mm yol uzunluklu küvet" olarak verilir.
Numuneniz çok yoğun ise ve seyreltme mümkün değilse daha kısa yol uzunluklu küvetler kullanılabilir; çok seyreltik numunelerde ise daha uzun yol uzunluğu sinyali artırır. Yol uzunluğu değiştiğinde kalibrasyon eğrisinin de yeniden kurulması gerekir, çünkü absorbans doğrudan bu mesafeyle ölçeklenir.
Optik Yüzey Sayısı
Küvetlerin kaç yüzünün optik kalitede olduğu, kullanım kolaylığını etkiler. SARSTEDT küveti 4 optik yüzeyli olarak listelenir; dört yüzü de şeffaf olan bir küvet, yerleştirme sırasında yön gözetmeden kullanılabilir. İki optik yüzeyli küvetlerde ise ışığın hangi yüzlerden geçeceğine dikkat edilmeli, küvet her ölçümde aynı yönde yerleştirilmelidir.
Küvet Seçerken Üç Ölçüt
Doğru küvet, cihazın performansını kullanabilmenin ön koşuludur. Seçimi belirleyen başlıklar şunlardır:
- Ölçüm dalga boyunuz: Görünür bölge için plastik küvet yeterlidir. UV bölgesinde ölçüm yapıyorsanız kuvars küvet gerekir; cihazın 190 nm'ye inmesi tek başına yeterli değildir.
- Numune hacminiz: Standart küvetler birkaç mililitre numune ister; SARSTEDT küveti 4,2 mL hacimdedir. Az numuneyle çalışıyorsanız mikro küvetler ya da farklı numune arayüzleri değerlendirilmelidir.
- Tek kullanımlık mı, yıkanabilir mi?: Plastik küvetler tek kullanımlıktır ve çapraz bulaşmayı ortadan kaldırır. Cam ve kuvars küvetler yıkanarak tekrar kullanılır, ancak temizlik ve kurutma iş yükü getirir.
Küvet Bakımı
Tekrar kullanılan küvetlerde optik yüzeylerin çizilmesi, ölçüme kalıcı bir hata olarak yansır. Küvetler yalnızca buzlu (mat) yüzeylerinden tutulmalı, optik yüzeylere parmakla dokunulmamalıdır. Yıkama sonrası yüzeyde kalan su damlaları ve lekeler absorbansa eklenir; bu nedenle küvetler yumuşak bir mendille ve tek yönde silinerek kurutulur. Aynı seti kullanmaya devam etmek, küvetler arası küçük farkların sonuca karışmasını da önler.
Küvetsiz ve Mikro Hacimli Çözümler
Numune miktarının çok sınırlı olduğu ya da sahada çalışıldığı durumlarda klasik küvet düzeninin dışına çıkan cihazlar kullanılır.
Taşınabilir Modeller
Katalogda Tip Biosystems Photopette serisi taşınabilir UV-Vis spektrofotometre olarak listelenir; Photopette Bio, Photopette Cell, Photopette Aqua ve Photopette OD600 modelleri farklı uygulamalar için ayrı ayrı sunulur.
Bu cihazlar masaüstü modellerin tarama ve çoklu küvet yeteneklerini içermez; buna karşılık numune hacmi ve taşınabilirlik açısından farklı bir çalışma biçimi sunar. Belirli bir uygulamaya yönelik olmaları nedeniyle, genel amaçlı bir laboratuvar spektrofotometresinin yerine değil onunla birlikte değerlendirilmelidir.
Yazılım ve Veri Aktarımı
Spektrofotometre çıktısı tek bir sayıdan ibaret olmayabilir; spektrum ve kalibrasyon eğrisi verilerinin saklanması ve işlenmesi gerekir.
Katalogdaki Seçenekler
DLAB SP serisi modellerde çıkış "USB bağlantı noktası ve paralel bağlantı noktası (yazıcı)" olarak verilir. DLAB SP-UV3101 ve SP-XUV5101 modelleri PC yazılımı dahil olarak listelenir. PG Instruments T80+ modelinde PC bağlantısı RS232 ve USB üzerinden yapılır, yazılım olarak UV Win belirtilir.
SOIF V-5000H modelinde ekran 128 × 64 piksel LCD olarak verilir ve ölçüm modları T, A, C, F olarak listelenir. Cihaz üzerinde hesaplanan konsantrasyon değerleri pek çok rutin çalışma için yeterlidir; spektrum kaydı ve ileri veri işleme gerektiğinde ise PC yazılımının pakete dahil olup olmadığı kontrol edilmelidir.
Işık Kaynağı ve Küvet Eşleştirmesi
| Bileşen | Kapsadığı Bölge / Özellik | Katalogdan Örnek |
|---|---|---|
| Tungsten halojen + döteryum | UV ve görünür bölge birlikte | DLAB SP-UV1100, PG Instruments T80+ |
| Xenon lamba / flaş | Tek lambayla geniş bölge, ısınma beklemesi az | DLAB SP-XUV5101, Hach DR1900 |
| Plastik küvet (PS) | Görünür bölge, tek kullanımlık | SARSTEDT 4,2 mL, 4 optik yüzey |
| Kuvars küvet | UV bölgesi dahil tüm aralık | 190 nm'den başlayan ölçümler için gerekli |
Uygulamada Dikkat Edilecekler
Optik yolun tamamını doğru kurmak için gözetilmesi gereken noktalar:
- Küvet malzemesini dalga boyuna göre seçin: Cihazın 190 nm'ye inmesi yeterli değildir; plastik ve cam küvetler UV bölgesinde ışık geçirmez. Bu bölgede kuvars küvet kullanılmalıdır.
- Kör ve numuneyi aynı küvetle okuyun: Farklı küvetler arasındaki küçük optik farklar absorbansa eklenir. Aynı küvet kullanılamıyorsa eşleştirilmiş küvet seti tercih edilmelidir.
- Optik yüzeylere dokunmayın: Parmak izi ve su lekesi doğrudan absorbansa yansır. Küvetler mat yüzeylerinden tutulmalı, yumuşak mendille tek yönde silinmelidir.
- Lamba durumunu izleyin: Gürültü artışı ve baseline kayması lamba yıpranmasının erken belirtileridir. Yalnızca görünür bölgede çalışılıyorsa döteryum lambanın kapatılabilmesi ömrü uzatır.
Bu noktalar gözetildiğinde cihazın teknik tablosunda yazan fotometrik doğruluk ve kararlılık değerleri, günlük ölçümlere de yansır.
Sıkça Sorulan Sorular
Neden iki farklı lamba kullanılıyor?
Tek bir lamba 190–1100 nm aralığının tamamını yeterli şiddette aydınlatamaz. Tungsten halojen görünür ve yakın kızılötesi bölgeyi, döteryum ise ultraviyole bölgeyi kapsar; cihaz belirli bir dalga boyunda otomatik olarak lamba değiştirir. Xenon lambalı modellerde ise tek kaynak her iki bölgeyi kapsar.
Plastik küvetle UV ölçümü yapabilir miyim?
Hayır. Polistiren ve akrilik küvetler ultraviyole bölgede ışık geçirmez; bu bölgede alınan okumalar anlamlı olmaz. 190–320 nm aralığında ölçüm yapılacaksa kuvars küvet kullanılmalıdır. Görünür bölge ölçümlerinde plastik küvetler uygundur.
Küvetin yol uzunluğu neden 10 mm?
Laboratuvar uygulamalarında standart değer budur ve cihazların numune bölmeleri buna göre tasarlanır; DLAB SP serisinde bölme "4 konumlu, 10 mm yol uzunluklu küvet" olarak verilir. Farklı yol uzunluğu kullanıldığında absorbans doğrudan ölçeklendiği için kalibrasyon eğrisi yeniden kurulmalıdır.
Tek kullanımlık küvet mi yıkanabilir küvet mi tercih etmeliyim?
Görünür bölgede ve çok sayıda numune okuyorsanız tek kullanımlık plastik küvetler çapraz bulaşmayı ortadan kaldırır ve yıkama yükü getirmez; SARSTEDT küveti 100 adetlik ambalajda sunulur. UV ölçümlerinde ise kuvars küvet zorunlu olduğundan yıkanarak tekrar kullanım gerekir.
Cihazı her ölçümden önce ısıtmam gerekir mi?
Sürekli yanan lambalı modellerde evet; katalogdaki kararlılık değerleri 2 saat ön ısıtma koşuluyla verilir. Xenon flaş kullanan Hach DR1900 gibi modellerde lamba yalnızca ölçüm anında ateşlendiği için bu bekleme büyük ölçüde ortadan kalkar.
Spektrofotometrede ölçümü sınırlayan halka, her zaman cihazın kendisi değildir. Lamba hangi bölgede ışık üretebildiğini, küvet o ışığın numuneye ulaşıp ulaşamayacağını, dedektör ise sinyalin ne kadar duyarlı okunduğunu belirler. Katalogdaki 190 nm alt sınırı ancak kuvars küvetle anlam kazanır; 10 mm standart yol uzunluğu kalibrasyon eğrisinin temelidir ve optik yüzeylerdeki bir parmak izi, cihazın fotometrik doğruluğunu geçersiz kılabilir. Ölçüm bölgenize uygun küvet seçeneklerini değerlendirmek için spektrofotometre küvetleri kategorisini inceleyebilir, cihazınızın dalga boyu aralığına uyan malzemeyi belirleyebilirsiniz.
