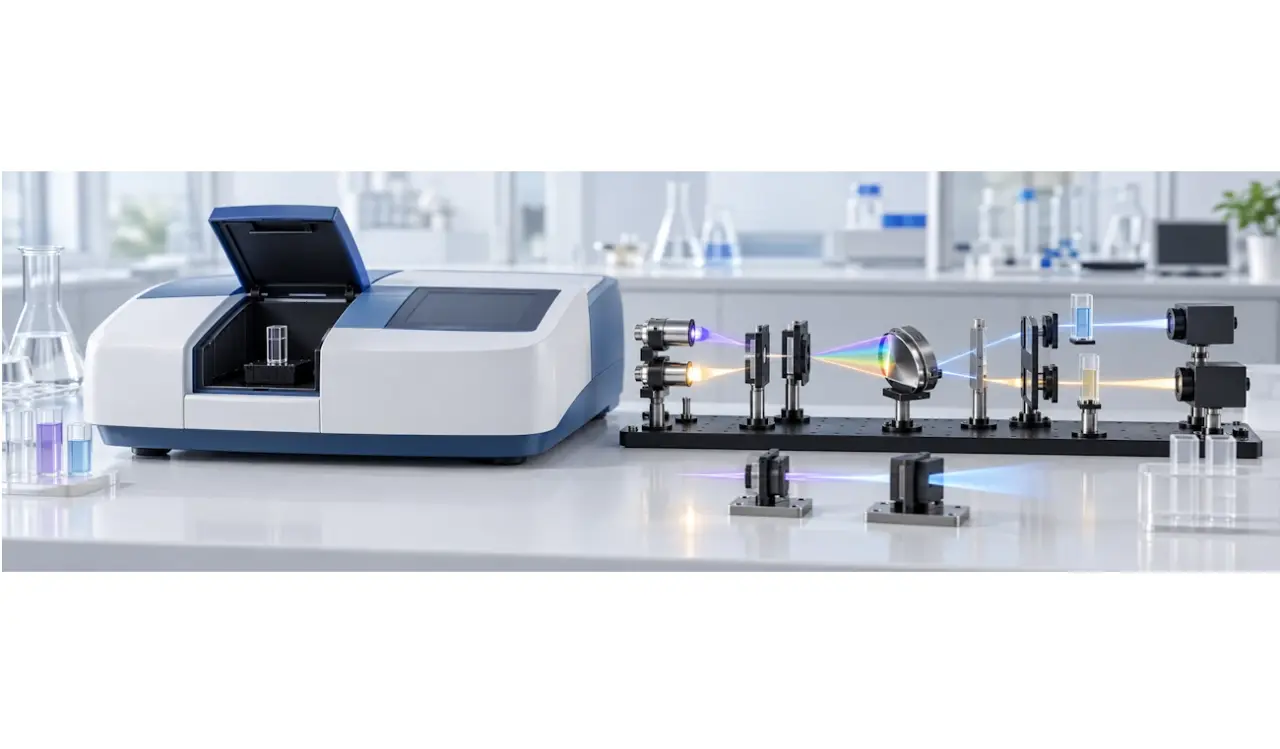

UV-VIS Spektrofotometre Seçim Rehberi: Dalga Boyu, Optik Sistem ve Bant Genişliği
Spektrofotometre kataloglarında ilk göze çarpan sayı dalga boyu aralığıdır, ancak bu aralık tek başına cihazın hangi işleri yapabileceğini anlatmaz. Optik sistemin tek mi çift ışınlı olduğu ve spektral bant genişliği, aynı aralıkta çalışan iki cihazı birbirinden belirgin biçimde ayırır. Üç değer birlikte okunduğunda uygun model listesi hızla daralır.
Dalga Boyu Aralığı: VIS ve UV-VIS Ayrımı
Cihazlar kapsadıkları bölgeye göre ikiye ayrılır. Yalnızca görünür bölgede çalışan VIS cihazlarda alt sınır 320–340 nm dolayındadır; ultraviyole bölgeyi de kapsayan UV-VIS cihazlarda ise bu sınır 190–200 nm'ye iner.
Bu ayrım pratikte belirleyicidir çünkü pek çok organik bileşik, protein ve nükleik asit ölçümü 190–320 nm aralığında yapılır. Numuneleriniz bu bölgeye düşüyorsa VIS bir cihaz yeterli olmaz; kolorimetrik su analizleri gibi renk oluşumuna dayanan yöntemlerde ise görünür bölge çoğu zaman yeterlidir.
Katalogdaki Aralıklar
UV-VIS grubunda Persee T7DS, PG Instruments T80+, DLAB SP-UV1100, Orion AquaMate 8100, WTW photoLab 7600 ve Inesa N4S 190–1100 nm aralığında çalışır. VIS grubunda ise SOIF V-5000H ve DLAB SP-V1000 325–1000 nm, WTW photoLab 7100 ve Onda V-11 320–1100 nm, Orion AquaMate 7100 325–1100 nm ve Hach DR1900 340–800 nm aralığında yer alır.
Tek Işınlı ve Çift Işınlı Optik Sistemler
Tek ışınlı (single beam) cihazlarda ışık tek bir yol izler; önce referans (kör) ölçülür, sonra numune okunur. Çift ışınlı (double beam) sistemlerde ise ışık ikiye bölünür ve referans ile numune eş zamanlı ölçülür.
Fark Nerede Ortaya Çıkar?
Tek ışınlı bir cihazda referans okunduktan sonra lamba çıkışında ya da dedektörde oluşan küçük kaymalar doğrudan sonuca yansır. Çift ışınlı sistemde bu kaymalar iki kolda da aynı anda görüldüğü için birbirini götürür. Fark özellikle uzun süren taramalarda ve zamana bağlı kinetik ölçümlerde belirginleşir.
Katalogda tek ışınlı grupta DLAB SP-V1000, SP-V1100, SP-UV1100 ve SOIF V-5000H yer alır. Çift ışınlı grupta ise Persee T7DS, PG Instruments T80+, DLAB SP-UV3101, DLAB SP-XUV5101 ve Inesa L7, L8, L9 modelleri bulunur.
Kararlılık Değerleri Bu Farkı Gösteriyor
Persee T7DS tablosunda baseline kararlılığı ≤0,0008 A/saat (500 nm, 0 Abs ve 2 saat ısınma sonrasında) olarak verilir. Tek ışınlı DLAB modellerinde ise stabilite ≤0,002 A/saat (500 nm, ön ısıtmadan 2 saat sonra) belirtilir. Aradaki fark, uzun ölçümlerde birikerek anlam kazanır.
Spektral Bant Genişliği
Bant genişliği, cihazın numuneye gönderdiği ışığın dalga boyu bakımından ne kadar dar olduğunu gösterir. Dar bant, birbirine yakın pikleri ayırt edebilme yeteneğini artırır.
Katalogdaki Değerler
SOIF V-5000H ve DLAB SP-V1000 modellerinde bant genişliği 4 nm olarak sabittir. DLAB SP-V1100 ve SP-UV1100 modellerinde 2,0 nm verilir. DLAB SP-XUV5101 modelinde 1 nm, SP-XUV5102 modelinde ise 2 nm bant genişliği bulunur.
Seçilebilir bant genişliği sunan modeller ayrı bir gruptur: Persee T7DS ve PG Instruments T80+ tablolarında 0,5 / 1,0 / 2,0 / 5,0 nm değerleri arasından seçim yapılabildiği belirtilir. Geniş bant daha fazla ışık geçirdiği için gürültüyü azaltır; dar bant ise çözünürlüğü artırır. Seçilebilir olması, iki ihtiyaç arasında uygulamaya göre geçiş yapmayı mümkün kılar.
Sabit Dalga Boyu mu, Tarama mı?
Ölçümlerinizin tek bir dalga boyunda mı yoksa bir aralık boyunca mı yapılacağı, cihaz sınıfını doğrudan belirler. İki çalışma biçimi farklı yetenekler gerektirir.
Fotometrik ve Taramalı Çalışma
Kolorimetrik yöntemlerde ölçüm tek bir dalga boyunda yapılır; bu durumda taramalı bir cihaza gerek yoktur. Hach DR1900 gibi su analizine yönelik modeller bu tür çalışmayı hedefler ve ölçüm modları transmitans (%), absorbans ve konsantrasyon olarak verilir.
Spektrum taraması gerektiğinde ise cihazın tarama hızı ve bant genişliği önem kazanır. Persee T7DS tablosunda fotometrik ölçüm modları transmittans, absorbans, enerji ve konsantrasyon olarak listelenir ve tarama hızı seçilebilir. Hach Lico 690 tablosunda tarama hızı ≥8 nm/s, 1 nm adımlarla verilir; aynı modelde dalga boyu çözünürlüğü 1 nm'dir.
Uygulama Odaklı Modeller
Katalogdaki cihazların bir bölümü genel amaçlı laboratuvar spektrofotometresi olarak değil, belirli bir analiz alanına göre yapılandırılmıştır.
Su Analizi Cihazları
Hach DR3900, WTW photoLab 7100 ve 7600 ile Orion AquaMate serisi su analizine yönelik modellerdir. Bu cihazlarda hazır yöntem kütüphaneleri bulunur ve ölçüm doğrudan konsantrasyon olarak raporlanır. Hach DR1900 tablosunda ürün tipi "portatif görünür bölge spektrofotometresi" olarak belirtilir.
Water-i.d. PrimeLab 2.0 ise çok parametreli bir su analiz fotometresidir; tablosunda 3 bağlantılı sensör, sensör başına 6 ve toplam 18 dalga boyu, 390–950 nm spektral aralık ile 140'tan fazla parametre ve yöntem kapasitesi verilir. Aynı modelde bulanıklık NTU ve FAU cinsinden, ayrıca PTSA ve floresein floresans ölçümleri de yapılabilir.
Taşınabilir ve Mikro Hacimli Çözümler
Sahada veya çok küçük hacimlerle çalışmak gerektiğinde farklı bir cihaz sınıfı devreye girer. Katalogda Tip Biosystems Photopette serisi (Bio, Cell, Aqua ve OD600 modelleri) taşınabilir UV-Vis spektrofotometre olarak listelenir. Bu cihazlar klasik küvet bölmesi yerine farklı bir numune arayüzü kullanır ve masaüstü modellerin sunduğu tarama yeteneklerinin tamamını içermez.
Seçimi Belirleyen Üç Başlık
Model listesini daraltmak için sırasıyla şu üç soruyu yanıtlamak gerekir:
- Ölçüm dalga boyunuz nerede?: 320 nm altındaki ölçümler için UV-VIS gerekir. Kolorimetrik su analizleri gibi görünür bölge çalışmalarında 325–1100 nm aralığındaki VIS modeller yeterli olur.
- Ölçüm süreniz ne kadar?: Kısa ve tek noktalı ölçümlerde tek ışınlı cihaz yeterlidir. Uzun taramalar ve kinetik ölçümlerde çift ışınlı sistemin baseline kararlılığı avantaj sağlar.
- Pik çözünürlüğü gerekiyor mu?: Birbirine yakın pikleri ayırmanız gerekiyorsa dar bant genişliği aranmalıdır; DLAB SP-XUV5101 1 nm, Persee T7DS ve PG T80+ ise 0,5 nm'ye kadar seçim sunar.
Hazır Yöntem Kütüphanesi Gerekli mi?
Rutin olarak aynı parametreleri ölçen laboratuvarlarda hazır yöntem kütüphanesi, kendi kalibrasyon eğrinizi kurma yükünü ortadan kaldırır. Su analizine yönelik Hach, WTW ve Orion modelleri bu yaklaşımı benimser. Buna karşılık kendi yöntemlerinizi geliştiriyorsanız, genel amaçlı bir cihazın esnekliği ve PC yazılımı daha belirleyici olur; DLAB SP-UV serisi ve PG Instruments T80+ modelleri PC yazılımıyla birlikte sunulur.
Numune Bölmesi ve Küvet Kapasitesi
Numune bölmesinin kaç küvet aldığı ve küvetlerin nasıl konumlandırıldığı, günlük çalışma hızını doğrudan etkiler.
Katalogdaki Yapılandırmalar
DLAB SP-V1000, SP-V1100 ve SP-UV1100 modellerinde numune bölmesi "4 konumlu, 10 mm yol uzunluklu küvet" olarak verilir. PG Instruments T80+ modelinde ise otomatik 8'li hücre tutucu bulunur; bu, referans ve numunelerin elle değiştirilmeden sırayla okunmasını sağlar.
Çok sayıda numune okuyan laboratuvarlarda otomatik hücre tutucu, toplam ölçüm süresini belirgin biçimde kısaltır ve küvet yerleştirme sırasındaki konumlandırma farklarını azaltır. Tek konumlu bölmelerde ise her ölçümde küvetin aynı yönde yerleştirilmesine dikkat edilmesi gerekir.
Yazılım, Arayüz ve Yerleşim
Spektrofotometre çıktısı genellikle bir spektrum ya da kalibrasyon eğrisidir; bu verinin nasıl saklanacağı ve işleneceği seçimin parçasıdır.
Bağlantı ve Yazılım
DLAB SP serisi modellerde çıkış "USB bağlantı noktası ve paralel bağlantı noktası (yazıcı)" olarak verilir. PG Instruments T80+ modelinde PC bağlantısı RS232 ve USB üzerinden yapılır, yazılım olarak UV Win listelenir. DLAB SP-XUV5101 ve SP-UV3101 modelleri PC yazılımı dahil olarak sunulur.
Yerleşim açısından cihazlar belirgin biçimde farklılaşır. DLAB SP-V1000 ve SP-V1100 modelleri 490 × 360 × 210 mm ölçülerinde ve 12 kg, SP-UV1100 aynı ölçülerde ve 14 kg iken PG Instruments T80+ 25 kg'dır. Çift ışınlı sistemler ek optik bileşenler içerdiği için genellikle daha ağırdır; tezgâh planlamasında bu fark hesaba katılmalıdır.
Dalga Boyu, Optik Sistem ve Bant Genişliği Karşılaştırması
| Model | Dalga Boyu Aralığı | Optik Sistem / Bant Genişliği |
|---|---|---|
| SOIF V-5000H | 325 – 1000 nm (VIS) | Tek ışın / 4 nm |
| DLAB SP-UV1100 | 190 – 1100 nm (UV-VIS) | Tek ışın / 2 nm |
| Persee T7DS | 190 – 1100 nm (UV-VIS) | Çift ışın / 0,5 – 5 nm seçilebilir |
| DLAB SP-XUV5101 | 190 – 1100 nm (UV-VIS) | Çift ışın / 1 nm, xenon lamba |
Karar Öncesi Kontrol Listesi
Spektrofotometre seçimini netleştiren başlıklar şunlardır:
- Alt dalga boyu sınırını kontrol edin: VIS cihazlarda alt sınır 320–340 nm'dir. UV bölgesinde çalışacaksanız 190–200 nm'den başlayan modeller gerekir; bu sınır sonradan genişletilemez.
- Optik sistemi çalışma biçiminize göre seçin: Tek ışınlı modeller kısa ölçümler için yeterlidir; uzun tarama ve kinetik çalışmalarda çift ışınlı sistemlerin baseline kararlılığı öne çıkar.
- Bant genişliğini uygulamanıza göre değerlendirin: Rutin kolorimetrik ölçümlerde 4 nm yeterlidir. Yakın pikleri ayırmanız gerekiyorsa 1–2 nm ya da seçilebilir bant genişliği sunan modeller aranmalıdır.
- Numune bölmesi ve yazılımı unutmayın: 4 konumlu küvet bölmesi ile otomatik 8'li hücre tutucu arasındaki fark, çok numuneli çalışmalarda toplam süreye yansır. PC yazılımının pakete dahil olup olmadığı da kontrol edilmelidir.
Bu dört başlık belirlendikten sonra karşılaştırma, dalga boyu doğruluğu ve kaçak ışık gibi performans satırlarına indirgenir.
Sıkça Sorulan Sorular
VIS cihaz mı UV-VIS cihaz mı almalıyım?
Ölçüm dalga boyunuz belirler. Kolorimetrik su analizleri ve renk ölçümleri görünür bölgede yapılır; bu durumda 325–1100 nm aralığındaki VIS modeller yeterlidir. Protein, nükleik asit ve pek çok organik bileşik ölçümü 190–320 nm aralığına düştüğü için UV-VIS gerekir.
Çift ışınlı cihaz her zaman daha mı iyidir?
Her uygulamada fark yaratmaz. Kısa ve tek noktalı ölçümlerde tek ışınlı bir cihaz yeterli sonuç verir. Fark, uzun taramalarda ve kinetik ölçümlerde ortaya çıkar; Persee T7DS için baseline kararlılığı ≤0,0008 A/saat verilirken tek ışınlı DLAB modellerinde stabilite ≤0,002 A/saat'tir.
Bant genişliği neyi etkiler?
Birbirine yakın piklerin ayrılabilmesini etkiler. Geniş bant (4 nm) daha fazla ışık geçirir ve gürültüyü azaltır; dar bant (1 nm ve altı) çözünürlüğü artırır. Persee T7DS ve PG Instruments T80+ modelleri 0,5 / 1 / 2 / 5 nm arasından seçim yapılmasına olanak tanır.
Su analizi için genel amaçlı bir spektrofotometre kullanabilir miyim?
Kullanabilirsiniz, ancak kalibrasyon eğrilerini kendiniz kurmanız gerekir. Hach, WTW ve Orion serisi su analizi modellerinde hazır yöntem kütüphaneleri bulunur ve sonuç doğrudan konsantrasyon olarak raporlanır; rutin parametreler için bu, iş akışını kısaltır.
Numune bölmesindeki küvet sayısı neden önemli?
Çok numuneli çalışmalarda toplam süreyi ve konumlandırma tutarlılığını etkiler. DLAB SP serisinde 4 konumlu bölme, PG Instruments T80+ modelinde ise otomatik 8'li hücre tutucu bulunur; ikincisi küvetlerin elle değiştirilmesini azaltır.
UV-VIS spektrofotometre seçiminde dalga boyu aralığı yalnızca başlangıç noktasıdır. Alt sınır cihazın UV bölgesini kapsayıp kapsamadığını, optik sistem uzun ölçümlerdeki kararlılığı, spektral bant genişliği ise yakın pikleri ayırma yeteneğini belirler. Katalogdaki modeller 325–1000 nm VIS cihazlardan 190–1100 nm çift ışınlı sistemlere, 4 nm sabit bant genişliğinden 0,5 nm'ye kadar seçilebilir yapılandırmalara uzanır; doğru seçim bu üç değerin uygulamanızla kesiştiği noktada belirlenir. Dalga boyu aralığı, optik sistem ve bant genişliği değerlerini karşılaştırmak için UV-VIS spektrofotometreler kategorisini inceleyebilir, ölçüm bölgenize ve çalışma biçiminize uyan modeli belirleyebilirsiniz.
