Laboratuvar Vakum Pompası Seçimi: Debi, Nihai Vakum ve Kimyasal Dayanım
Vakum pompası kataloglarında iki sayı öne çıkar: dakikadaki debi ve ulaşılabilen en düşük basınç. Bu iki değer birbirinin yerine geçmez ve farklı işleri anlatır. Debi süzmenin ne kadar hızlı ilerleyeceğini, nihai vakum ise hangi uygulamaların mümkün olduğunu belirler; seçimi doğru yapmak için hangisinin sizin için kritik olduğunu baştan bilmek gerekir.
Debi ve Nihai Vakum: İki Farklı Değer
Debi (L/dk), pompanın birim zamanda taşıyabildiği hava hacmidir ve atmosfer basıncında ölçülür. Vakum süzmede bu değer, hunide oluşan basınç farkının ne kadar çabuk kurulacağını ve sistemdeki küçük kaçakların ne kadar tolere edilebileceğini belirler.
Nihai vakum (mbar mutlak) ise pompanın kapalı bir sistemde inebildiği en düşük basınçtır. Sayı küçüldükçe vakum derinleşir; 100 mbar atmosfer basıncının yaklaşık onda birine, 27 mbar ise çok daha derin bir vakuma karşılık gelir.
Katalogdaki Aralıklar
Debi tarafında KNF N 022 AN.18 15 L/dk, Isolab 30 L/dk ve CLS DrVAC-400 34 L/dk sınıfından DrVAC-600'ün 59 L/dk değerine uzanan modeller bulunur. Nihai vakum tarafında ise KNF N 022 AN.18 100 mbar, Rocker 300 99 mbar ve CLS DrVAC-27CR 26,7 mbar değerleriyle listelenir.
Hangi Uygulama Hangi Değeri İster?
İki değerden hangisinin öncelikli olduğu, pompayı hangi düzenekte kullanacağınıza bağlıdır.
Debinin Belirleyici Olduğu İşler
Vakum süzme, membran filtrasyonu ve Buchner hunisiyle yapılan çökelti ayırma işlemlerinde derin vakuma ihtiyaç yoktur; 100–200 mbar düzeyi yeterlidir. Burada belirleyici olan debidir, çünkü süzme hızı hava akışına bağlıdır. Çok gözlü manifold düzeneklerinde ise debi ihtiyacı göz sayısıyla birlikte artar.
Katalogdaki ISOLAB modelleri bu grubu temsil eder: 15 L/dk model 250 mbar, 30 L/dk model 200 mbar nihai vakumla listelenir. Her ikisi de vakum ve basınç (kompresör) olarak çift yönlü çalışan diyaframlı pompalardır.
Nihai Vakumun Belirleyici Olduğu İşler
Rotary evaporatörle çözücü uzaklaştırma, vakumlu kurutma ve desikatör uygulamalarında basıncın ne kadar düşürülebildiği doğrudan sonucu belirler; çözücünün kaynama noktası basınçla birlikte düşer. Bu uygulamalarda 27 mbar sınıfındaki CLS DrVAC-27CR gibi modeller ya da kontrollü vakum sunan IKA Vacstar tercih edilir.
Pompa Teknolojisi: Diyafram ve Piston
Katalogdaki laboratuvar pompalarının tamamına yakını yağsız çalışır. Yağsız yapılar kendi içinde diyaframlı ve pistonlu olmak üzere ikiye ayrılır.
Diyaframlı ve Pistonlu Yapılar

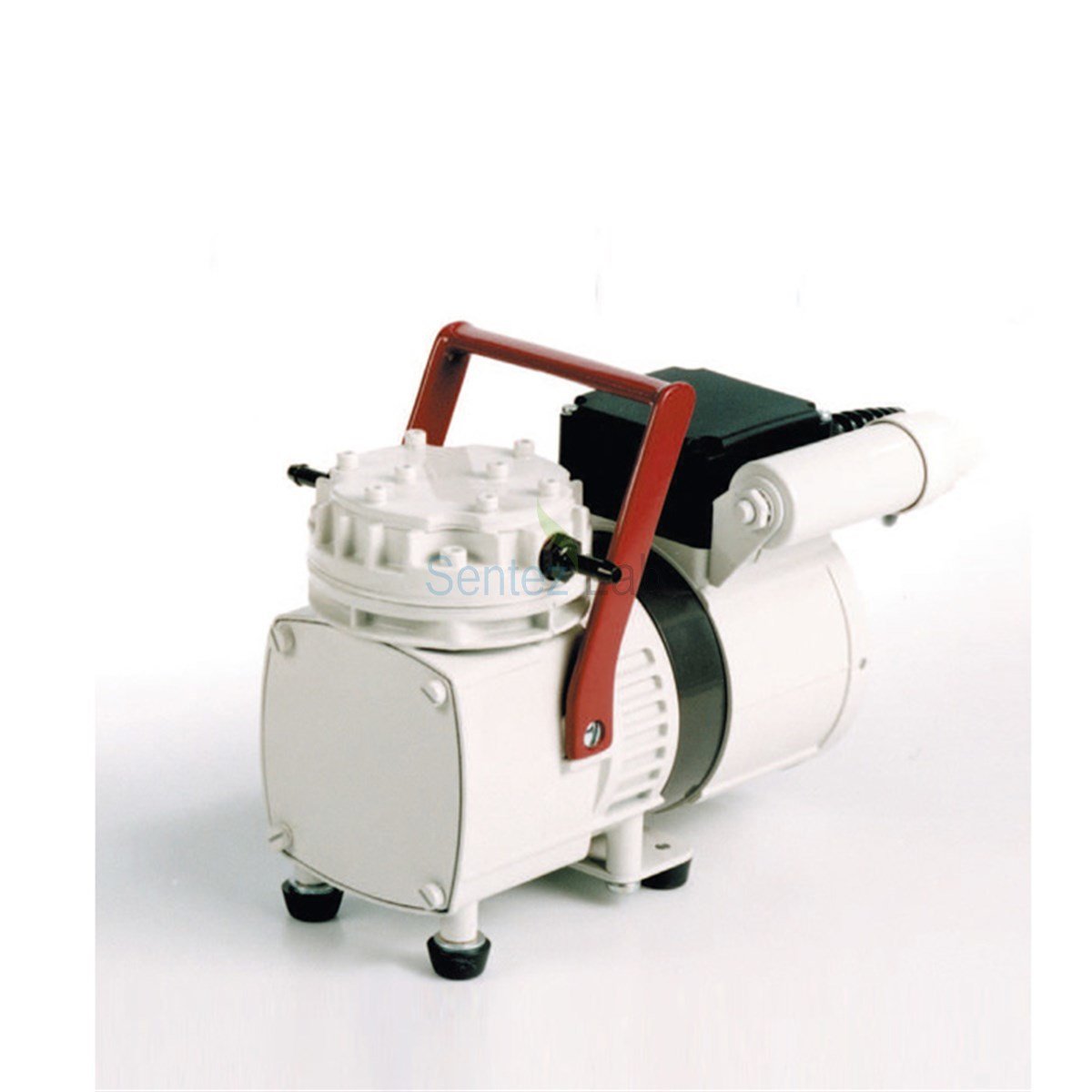

Diyaframlı pompalarda esnek bir membran ileri geri hareket ederek hacim değişimi yaratır. Gazla temas eden yüzeyler sınırlıdır ve yağ kullanılmaz; KNF N 022 AN.18 tablosunda çalışma şekli “kuru ve %100 yağsız” olarak belirtilir. Aynı modelde tek kademeli tek kafalı yapı, 15 L/dk debi ve 100 mbar nihai vakum verilir. Bu yapı bakım gerektiren parça sayısını düşürür ve yağ buharının numuneye ya da ortama karışma olasılığını ortadan kaldırır. Katalogda Junka 20 L/dk, KNF N026 ve ISOLAB diyaframlı modeller bu grupta yer alır.
Pistonlu yağsız modellerde ise hacim değişimi bir piston tarafından sağlanır. CLS DrVAC serisinin bir bölümü bu yapıdadır: DrVAC-250 tablosunda pompa yapısı piston tahrikli, maksimum akış 23 L/dk, maksimum vakum 26,7 mbar ve maksimum pozitif basınç 7 bar olarak verilir. DrVAC-550 modelinde akış 35 L/dk, nihai vakum 100 mbar ve kompresör basıncı 7 bar'dır. Bu modeller hem vakum hem kompresör olarak çalışabildiği için tek cihazla iki işlevi karşılar.
Kimyasal Dayanım
Çözücü buharı çeken bir pompada, gazla temas eden parçaların malzemesi ömrü doğrudan belirler. Standart bir pompa agresif buharlarla kısa sürede yıpranır.
PTFE Kaplama
CLS DrVAC-27CR tablosunda ürün tipi "kimyasala dayanıklı vakum pompası" olarak tanımlanır ve gazla temas eden parçaların PTFE kaplı olduğu belirtilir. Aynı modelde egzoz filtresi ve vakum göstergesi standart olarak bulunur; bağlantı silikon hortumla yapılır.
PTFE, laboratuvar çözücülerinin büyük bölümüne karşı dayanıklıdır ve bu kaplama pompanın çözücülü uygulamalarda kullanılabilmesini sağlar. Katalogda ayrıca DrVAC-100CR kimyasal vakum pompası olarak listelenir. Rotary evaporatör ve çözücü uzaklaştırma düşünülüyorsa bu satır, debi ve nihai vakumdan önce kontrol edilmelidir.
Gürültü, Koruma Sınıfı ve Yerleşim
Vakum pompası çoğu zaman tezgâh altında veya yanında sürekli çalışır. Bu nedenle gürültü seviyesi ve fiziksel ölçüler günlük konforu doğrudan etkiler.
Katalogdaki Değerler
CLS DrVAC serisinde gürültü seviyesi yaklaşık 52 dB(A) olarak verilir. Boyut ve ağırlık modele göre değişir: DrVAC-250 280 × 210 × 170 mm ve 3,4 kg, DrVAC-550 5,5 kg, DrVAC-27CR 350 × 150 × 225 mm ve 7,4 kg, KNF N 022 AN.18 ise 203 × 194 × 103 mm ve yaklaşık 4 kg'dır.
Koruma sınıfı da tabloda yer alır: KNF N 022 AN.18 için motor koruma sınıfı IP20, CLS DrVAC-250 ve DrVAC-550 için IP30 belirtilir. IP20 ve IP30 sıvı sıçramasına karşı koruma sunmaz; pompanın süzme düzeneğinden gelebilecek sıvıdan uzak konumlandırılması ve araya bir tuzak şişesi konulması gerekir.
Besleme ve Güç
Katalogdaki modeller 220–230 V 50 Hz ile çalışır. Güç tüketimi düşüktür: KNF N 022 AN.18 için P1 gücü 60 W ve çalışma akımı 0,75 A, CLS DrVAC-250 için 65 W verilir. Motor gücü ise CLS modellerinde 1/6 HP ve 1/4 HP olarak, motor devri 1.400–1.450 dev/dk aralığında belirtilir. Bu sınıftaki pompalar normal bir prizden beslenir ve özel bir hat gerektirmez.
Seçimi Belirleyen Üç Başlık
Model listesini daraltmak için şu üç soru yanıtlanmalıdır:
- Hangi düzenekte kullanılacak?: Vakum süzme ve membran filtrasyonunda debi öne çıkar, 100–200 mbar yeterlidir. Rotary evaporatör ve vakumlu kurutmada nihai vakum belirleyicidir.
- Çözücü buharı çekilecek mi?: Çekilecekse gazla temas eden parçaların PTFE kaplı olduğu kimyasal dayanımlı modeller gerekir; CLS DrVAC-27CR ve DrVAC-100CR bu grupta listelenir.
- Basınç (kompresör) işlevi gerekli mi?: CLS DrVAC-250 ve DrVAC-550 modelleri 7 bar'a kadar pozitif basınç da üretir; ISOLAB diyaframlı modeller vakum ve basınç olarak çift yönlü çalışır.
Kontrollü Vakum Gerekir mi?
Bazı uygulamalarda sabit bir nihai vakum yerine, ayarlanabilir ve kontrollü bir basınç profili gerekir. IKA Vacstar kontrol membran vakum pompası bu ihtiyaca yöneliktir. Rotary evaporatörle farklı kaynama noktalarına sahip çözücüler ardışık uzaklaştırılacaksa, sabit vakumlu bir pompa yerine kontrollü model daha uygun olur; Heidolph rotary evaporatör + vakum pompası + chiller seti gibi hazır paketler de bu bütünlüğü sağlar.
Su Jeti Pompaları
Elektrikli pompaların yanında, su akışının oluşturduğu basınç farkıyla çalışan su jeti (aspiratör) düzenekleri de kullanılır.
Ne Zaman Tercih Edilir?
Katalogda Velp JPV su jet vakum pompası yer alır. Bu düzenekler basit yapıları nedeniyle düşük maliyetlidir ve hareketli parça içermedikleri için bakım gerektirmez; çözücü buharı suya karıştığı için kimyasal dayanım sorunu da oluşmaz.
Buna karşılık ulaşılabilen vakum, kullanılan suyun sıcaklığına bağlıdır ve elektrikli pompalar kadar derin değildir. Ayrıca sürekli su tüketimi ve çözücünün atık suya karışması göz önünde bulundurulmalıdır. Aralıklı kullanım ve basit süzme işleri için pratik bir çözüm sunar; rutin ve derin vakum gerektiren çalışmalarda elektrikli pompa tercih edilir.
Bağlantı ve Koruma
Pompanın ömrü, doğru model seçilmesi kadar düzeneğin doğru kurulmasına da bağlıdır.
Hortum ve Tuzak Şişesi
KNF N 022 AN.18 tablosunda hortum bağlantısı 6 mm iç çaplı olarak belirtilir; CLS modellerinde silikon hortum kullanılır. Hortum çapının pompa girişine uygun olması, kaçak olmaması açısından önemlidir.
Süzme düzeneği ile pompa arasına bir tuzak (koruma) şişesi konulması yaygın bir uygulamadır. Süzme sırasında taşan sıvı ya da köpük doğrudan pompaya ulaşırsa diyaframa ve valflere zarar verir. Katalogdaki modellerin koruma sınıfı IP20–IP30 düzeyinde olduğundan, sıvı girişine karşı fiziksel bir önlem alınması gerekir. CLS modellerinde bulunan egzoz filtresi ise çıkış tarafını korur.
Debi ve Nihai Vakum Karşılaştırması
| Model | Debi | Nihai Vakum / Not |
|---|---|---|
| KNF N 022 AN.18 | 15 L/dk | 100 mbar · diyaframlı, IP20, 60 W |
| Rocker 300 | 20 L/dk | 99 mbar · yağsız |
| CLS DrVAC-27CR | 23 L/dk | 26,7 mbar · PTFE kaplı, kimyasal dayanımlı |
| CLS DrVAC-550 | 35 L/dk | 100 mbar · 7 bar kompresör, IP30 |
Kullanımda Dikkat Edilecekler
Pompanın beklenen performansı vermesi ve ömrünü tamamlaması için şu noktalar gözetilmelidir:
- Araya tuzak şişesi koyun: Taşan sıvı ve köpük diyaframa zarar verir. Katalogdaki modellerin koruma sınıfı IP20–IP30'dur; sıvı girişine karşı koruma sağlamaz.
- Sistemdeki kaçakları giderin: Beklenen vakuma inilemiyorsa sorun çoğu zaman pompada değil bağlantılardadır. Hortum çapı, conta ve huni oturması kontrol edilmelidir.
- Çözücülü işlerde uygun modeli kullanın: Standart bir pompayla çözücü buharı çekmek diyafram ve valf ömrünü kısaltır. Bu işler için PTFE kaplı kimyasal dayanımlı modeller gerekir.
- Egzoz çıkışını kapatmayın: Pompa çektiği havayı egzozdan atar. Çıkışın kapalı kalması basınç birikmesine yol açar; çözücü buharı çekiliyorsa egzoz çeker ocağa yönlendirilmelidir.
Bu önlemler alındığında yağsız pompalar, bakım gerektiren parça sayısı düşük olduğu için uzun süre kararlı çalışır.
Sıkça Sorulan Sorular
Debi mi nihai vakum mu daha önemli?
Uygulamaya bağlıdır. Vakum süzme ve membran filtrasyonunda debi belirleyicidir ve 100–200 mbar yeterlidir. Rotary evaporatör, vakumlu kurutma ve desikatör uygulamalarında ise nihai vakum öne çıkar; bu işlerde 27 mbar sınıfındaki modeller tercih edilir.
Yağsız pompa ne anlama geliyor?
Pompanın çalışması için yağ kullanmadığını anlatır. KNF N 022 AN.18 tablosunda çalışma şekli "kuru ve %100 yağsız" olarak verilir. Yağsız yapılar, yağ buharının numuneye veya ortama karışma olasılığını ortadan kaldırır ve yağ değişimi gerektirmez.
Çözücü buharı çeken pompada neye dikkat etmeliyim?
Gazla temas eden parçaların kimyasal dayanımına bakılmalıdır. CLS DrVAC-27CR tablosunda bu parçaların PTFE kaplı olduğu belirtilir. Standart bir pompayla çözücü buharı çekmek diyafram ve valflerin ömrünü kısaltır.
Beklediğim vakuma inemiyorum, pompa mı arızalı?
Çoğu zaman sorun sistemdeki kaçaklardır. Hortum çapının pompa girişine uygunluğu, bağlantı contaları ve huninin düzeneğe tam oturması kontrol edilmelidir. Kapalı bir sistemde ölçüm yapıldığında pompanın katalog değerine yakın sonuç vermesi beklenir.
Su jeti pompası elektrikli pompanın yerine geçer mi?
Basit süzme işlerinde ve aralıklı kullanımda pratik bir alternatiftir; hareketli parça içermez ve kimyasal dayanım sorunu oluşturmaz. Ancak ulaşılan vakum su sıcaklığına bağlıdır ve elektrikli pompalar kadar derin değildir; ayrıca sürekli su tüketir.
Vakum pompası seçimi, tek bir performans sayısına değil uygulamanın hangi değeri istediğine bakmayı gerektirir. Vakum süzmede debi, çözücü uzaklaştırmada nihai vakum belirleyicidir; çözücü buharı söz konusuysa PTFE kaplama bu iki değerin önüne geçer. Katalogdaki modeller 15–59 L/dk debi ve 26,7–250 mbar nihai vakum aralığında dağılır, bir bölümü kompresör olarak da çalışır. Doğru model seçildikten sonra tuzak şişesi ve kaçaksız bağlantı, pompanın katalog değerlerini günlük kullanımda da vermesini sağlar. Debi, nihai vakum ve kimyasal dayanım değerlerini karşılaştırmak için vakum pompaları kategorisini inceleyebilir, düzeneğinize uyan modeli belirleyebilirsiniz.
