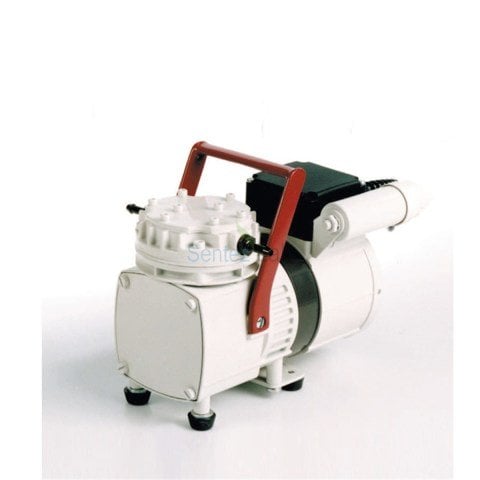

KNF N 022 AN.18 Yağsız Diyaframlı Vakum Pompası

KNF N 022 AN.18 Vakum Pompası, laboratuvarlarda gazların ve buharların vakum altında çekilmesi, transfer edilmesi veya basınçlandırılması için geliştirilmiş tek kademeli, tek kafalı diyaframlı pompadır.

Pompa, %100 yağsız ve kuru çalışma teknolojisi sayesinde pompalanan ortamın yağla kirlenmesini önler. Yağ değişimi gerektirmeyen yapısı, rutin laboratuvar uygulamalarında temiz ve düşük bakım gerektiren çalışma imkânı sunar.

Atmosfer basıncında 15 L/dk debi, 100 mbar mutlak son vakum ve kompresör kullanımında 4 bar bağıl maksimum çalışma basıncı sağlar. Bu özellikleriyle vakum filtrasyonu, gaz transferi, numune alma ve laboratuvar cihazlarına vakum sağlama gibi uygulamalarda kullanılabilir.

Akışkanla temas eden pompa başlığı alüminyumdan, diyafram neopren/CR malzemeden ve valfler paslanmaz çelikten üretilmiştir. Pompanın kullanılacağı gaz veya buharın bu malzemelerle kimyasal uyumluluğu uygulama öncesinde kontrol edilmelidir.

Teknik Özellikler

Teknik ifade düzeltmesi: Verilen “4 bar 7g” ifadesinin doğrusu 4 bar (g), yani 4 bar bağıl basınçtır. Son vakum değeri ise 100 mbar mutlak olarak belirtilmelidir.

Temas Eden Malzemeler

Bu malzeme kombinasyonu genel laboratuvar gazları ve uyumlu buharlar için uygundur. Güçlü asit, baz, yoğun solvent buharı veya aşındırıcı kimyasallarda kullanılmadan önce kimyasal uyumluluk kontrol edilmelidir. Daha yüksek kimyasal dayanım gereken uygulamalarda PTFE kaplı diyaframlı bir pompa modeli tercih edilebilir.

Öne Çıkan Özellikler

• %100 yağsız ve kuru çalışma
• Tek kafalı diyafram teknolojisi
• 15 L/dk maksimum gaz debisi
• 100 mbar mutlak son vakum
• 4 bar bağıl maksimum çalışma basıncı
• Vakum pompası veya kompresör olarak kullanılabilme
• Pompalanan gazın yağla kirlenmesini önleyen sistem
• Yağ değişimi gerektirmeyen çalışma
• Kompakt ve taşınabilir gövde
• 6 mm iç çaplı hortum bağlantısı
• Alüminyum pompa başlığı
• Neopren/CR diyafram
• Paslanmaz çelik valfler
• Laboratuvar tipi 230 V / 50 Hz besleme
• Motor aşırı yük korumasını destekleyen termal anahtar
• Düşük bakım gerektiren mekanik yapı

Çalışma Prensibi

KNF N 022 AN.18, elektrik motorunun oluşturduğu mekanik hareketle esnek diyaframı ileri ve geri hareket ettirir. Diyaframın geri çekilmesi pompa haznesinde vakum oluşturarak gazın emme valfinden içeri girmesini sağlar.

Diyafram ileri hareket ettiğinde haznedeki gaz sıkıştırılır ve çıkış valfinden dışarı atılır. Diyafram, pompalanan gazı motor ve mekanik hareket parçalarından ayırdığı için yağ kullanılmadan temiz gaz transferi gerçekleştirilebilir.

Pompa, bağlantı yönüne göre:

• Emme tarafında vakum oluşturmak,
• Çıkış tarafında gaz transfer etmek veya basınç üretmek

amacıyla kullanılabilir. Ancak vakum ve basınç uygulaması aynı anda yapılmamalıdır.

Kullanım Alanları

• Laboratuvar tipi vakum filtrasyon sistemleri
• Büchner hunisi ve vakum erleni uygulamaları
• Gaz ve uygun buhar transferi
• Laboratuvar cihazlarına vakum sağlanması
• Numune alma ve gaz örnekleme sistemleri
• Vakum altında kurutma işlemleri
• Hafif vakum gerektiren evaporasyon uygulamaları
• Kapalı kapların kontrollü şekilde boşaltılması
• Gaz dolaşımı ve pompalama işlemleri
• Sızıntı ve basınç test sistemleri
• Analitik cihazların gaz besleme sistemleri
• Uyumlu gazların basınçlandırılması
• Eğitim ve araştırma laboratuvarları
• Kalite kontrol laboratuvarları

Kullanım Avantajları

• Yağsız çalışma sayesinde numunenin veya pompalanan gazın yağla kirlenme riski bulunmaz.
• Yağ değişimi ve yağlı pompalara özgü bakım işlemleri gerektirmez.
• Aynı cihaz vakum oluşturmak veya gazları basınçlandırmak için kullanılabilir.
• 15 L/dk debi, rutin laboratuvar uygulamaları için hızlı gaz tahliyesi sağlar.
• Kompakt boyutları laboratuvar tezgâhında az yer kaplamasına yardımcı olur.
• Diyafram, gazı motor bölümünden ayırarak temiz transfer sağlar.
• Paslanmaz çelik valfler mekanik dayanıklılığı destekler.
• 6 mm hortum bağlantısı laboratuvar tipi vakum hatlarına kolay bağlantı sağlar.
• Su jeti pompalarına göre su tüketmeden çalışır ve atık su oluşturmaz.

Kullanım Uyarıları

• Bu ürün öncelikli olarak gaz ve buhar pompasıdır; doğrudan sıvı pompalamak için kullanılmamalıdır.
• Sıvının pompa içerisine çekilmesini önlemek için gerektiğinde emniyet şişesi veya sıvı tutucu kullanılmalıdır.
• Pompalanacak ortamın alüminyum, neopren/CR ve paslanmaz çelikle uyumluluğu kontrol edilmelidir.
• Güçlü korozif gazlar ve yoğun solvent buharları için malzeme uyumluluğu teyit edilmeden kullanılmamalıdır.
• Yanıcı veya patlayıcı gazlarda, cihazın ilgili patlayıcı ortam sertifikası bulunmadığı sürece kullanılmamalıdır.
• 4 bar değeri bağıl maksimum çalışma basıncıdır ve aşılmamalıdır.
• Emme hattına pozitif basınç uygulanmamalıdır.
• Vakum ve kompresör fonksiyonları aynı anda kullanılmamalıdır.
• Hortumlar vakuma ve çalışma basıncına dayanıklı olmalı, bağlantılar kaçak yapmayacak şekilde sabitlenmelidir.
• Pompanın havalandırma açıklıkları kapatılmamalıdır.
• IP20 koruma sınıfı nedeniyle cihaz sıvı sıçramalarından ve yoğun tozdan korunmalıdır.
• Pompa kapalı veya yetersiz havalandırılan bir alanda çalıştırılmamalıdır.
• Zararlı gaz ve buharların çıkışı uygun bir egzoz veya çeker ocak hattına verilmelidir.
• Diyafram ve valfler zamanla aşınabilen sarf niteliğindeki pompa parçalarıdır.
