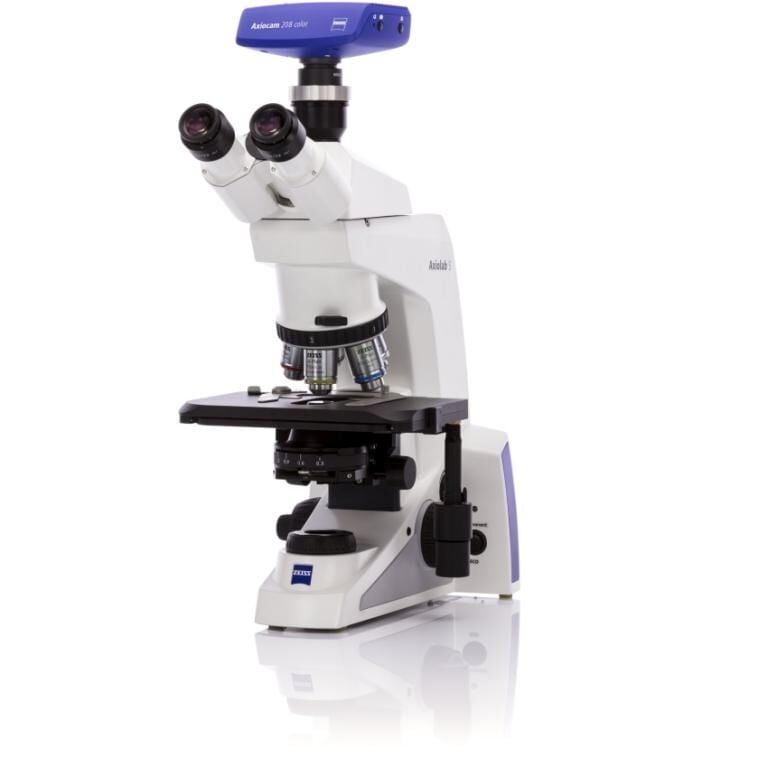

ZEISS Axiolab 5 Upright Metalurji Mikroskobu – TL/RL, EC Epiplan Objektifli Set
ZEISS Axiolab 5, metal ve malzeme numunelerinin mikroskobik incelenmesi için yapılandırılmış, dik tip bir ışık mikroskobu setidir. TL/RL gövde, yansıyan ışık aydınlık alan reflektör modülü ve dört farklı EC Epiplan objektif, metalografi ve endüstriyel kalite kontrol çalışmalarında kullanılabilir. Listelenen 10× oküler ile 50×, 100×, 200× ve 500× toplam optik büyütme elde edilir.
Axiolab 5 setindeki fototüp, okülerden gözlem ve uygun kamera donanımıyla dijital belgeleme için bağlantı altyapısı sunar. Böylece numuneyi önce düşük büyütmede inceleyip seçilen bölgeye daha yüksek büyütmeyle geçebilirsiniz. Görüntü kaydı için kamera ve uygun bağlantı aksesuarları ayrıca seçilir.
Öne Çıkan Özellikler
- TL/RL mikroskop gövdesi: Geçen ve yansıyan ışık uygulamalarına yönelik sistem altyapısı.
- Yansıyan ışık aydınlık alan modülü: Metal yüzeylerin ve hazırlanmış malzeme kesitlerinin incelenmesi.
- Dört EC Epiplan objektif: 5×, 10×, 20× ve 50× objektiflerle farklı ayrıntı seviyelerinde gözlem.
- Beş konumlu kodlu revolver: Objektif konumunun sistem tarafından tanınmasına yönelik yapı.
- 30° binoküler fototüp: 50:50 ışık bölüşümü ve kamera bağlantısı.
- Sağdan kumandalı mekanik tabla: Numune üzerinde kontrollü konumlandırma.
- Akıllı ışık yönetimi ve ECO modu: Rutin çalışmada aydınlatma kontrolünü kolaylaştıran işlevler.
Axiolab 5 Teknik Özellikleri
|
Özellik |
Açıklama |
|
Marka / model |
ZEISS Axiolab 5 |
|
Mikroskop tipi |
Upright / dik tip ışık mikroskobu |
|
Gövde |
TL/RL; geçen ışık ve yansıyan ışık altyapısı |
|
Listelenen kontrast modülü |
Yansıyan ışık aydınlık alan, ACR P&C |
|
Objektif revolveri |
5 konumlu, kodlu, M27; HD gövde tipi |
|
Mekanik tabla |
75 × 30 R; sağdan kumandalı |
|
Fototüp |
Binoküler, 30°/23, 50:50; ters görüntü |
|
Oküler |
PL 10×/22 Br. foc. |
|
Objektifler |
EC Epiplan 5×/0,13; 10×/0,25; 20×/0,40; 50×/0,75 M27 |
|
Toplam optik büyütmeler |
10× okülerle 50×, 100×, 200× ve 500× |
|
Dijital görüntüleme |
Uyumlu kamera ve kamera adaptörüyle opsiyonel |
|
Işık kontrolü |
Light Manager; ECO modu |
TL, geçen ışığı; RL, yansıyan ışığı ifade eder. Axiolab 5 için listelenen aydınlık alan modülü, numuneye objektif tarafından gönderilen ışığın yansımasıyla gözlem yapılmasına yöneliktir. Geçen ışıkla çalışılacaksa numuneye uygun kondansör ve diğer optik bileşenler ayrıca değerlendirilmelidir.
Objektifler ve Toplam Büyütmeler
Axiolab 5 objektiflerinin büyütmesi ile oküler büyütmesinin çarpımı, toplam optik büyütmeyi verir.
|
EC Epiplan objektif |
Sayısal açıklık (NA) |
10× okülerle toplam büyütme |
|
5× |
0,13 |
50× |
|
10× |
0,25 |
100× |
|
20× |
0,40 |
200× |
|
50× |
0,75 |
500× |
Bu değerler okülerden gözlem içindir. Kamerayla oluşan görüntü alanı ve ekran üzerindeki büyütme, kamera sensörüne ve seçilen adaptöre bağlıdır.
Axiolab 5 Set İçeriği
Paylaşılan donanım listesinde aşağıdaki bileşenler yer almaktadır:
|
Liste kodu |
Bileşen |
|
WN00287 |
ZEISS Axiolab 5 mikroskop seti |
|
ZE00027 |
TL/RL gövde; 5 konumlu HD kodlu revolver; 75 × 30 R mekanik tabla |
|
ZE00850 |
Binoküler fototüp 30°/23, 50:50, ters görüntü |
|
ZE01152 |
PL 10×/22 Br. foc. oküler |
|
ZE00352 |
Yansıyan ışık için aydınlık alan ACR P&C reflektör modülü |
|
ZE01429 |
EC Epiplan 5×/0,13 M27 objektif |
|
ZE01430 |
EC Epiplan 10×/0,25 M27 objektif |
|
ZE01431 |
EC Epiplan 20×/0,40 M27 objektif |
|
ZE01433 |
EC Epiplan 50×/0,75 M27 objektif |
Kamera, kamera adaptörü, monitör ve yazılım bu listede belirtilmemiştir. Oküler adedi ve aksesuar kapsamı sipariş teklifinde netleştirilmelidir.
Kullanım Alanları
Axiolab 5, uygun numune hazırlığıyla aşağıdaki çalışmalarda değerlendirilebilir:
- Metalografi: Metal ve alaşımlarda mikroyapı, tane yapısı ve fazların gözlenmesi.
- Kalite kontrol: Üretim ve giriş kalite kontrolünde numune yüzeylerinin karşılaştırılması.
- Malzeme araştırmaları: Hazırlanmış kesitlerde yapısal özelliklerin incelenmesi.
- Numune hazırlama kontrolü: Parlatma ve dağlama sonrasında yüzey durumunun değerlendirilmesi.
- Eğitim: Metalurji ve malzeme bilimi laboratuvarlarında uygulamalı optik mikroskopi.
Axiolab 5 ile Dijital Belgeleme
Axiolab 5, opsiyonel ZEISS Axiocam 208 color ve uygun bağlantı donanımıyla bilgisayardan bağımsız görüntüleme sistemine dönüştürülebilir. Uyumlu kurulumda gövdedeki Snap düğmesiyle görüntü alınabilir; pozlama ve beyaz dengesi otomatik yönetilebilir. Mikroskop ve kamera metaverileri ile ölçek bilgisi görüntülerle kaydedilebilir.
Axiolab 5 için ileri görüntüleme ve malzeme analizi çalışmalarında ZEN core, bağlantılı görüntüleme ve eğitim uygulamalarında Labscope seçenekleri değerlendirilebilir. Gerekli kamera, adaptör, bağlantı ve yazılım lisansları kullanım amacına göre seçilmelidir.
Sık Sorulan Sorular
Axiolab 5 bu setle kaç kat büyütür?
10× oküler ve listelenen objektiflerle 50×, 100×, 200× ve 500× toplam optik büyütme sağlar.
Axiolab 5 setinde kamera var mı?
Paylaşılan listede kamera bulunmuyor. Dijital kayıt için uyumlu kamera ve adaptör ayrıca seçilmelidir.
Axiolab 5 ile karanlık alan veya polarizasyon yapılabilir mi?
Bu uygulamalar için uygun optik bileşenler gerekir. Listelenen set yansıyan ışık aydınlık alan modülü içerir; diğer yöntemler için donanım uyumluluğu ayrıca değerlendirilir.
Bu set klinik lam incelemeleri için nasıl seçilmelidir?
Listelenen EC Epiplan objektifli yapı malzeme incelemesine yöneliktir. Klinik uygulamalarda numune türüne uygun objektif, kondansör ve kullanım amacıyla tanımlanmış ayrı bir yapılandırma değerlendirilmelidir.
