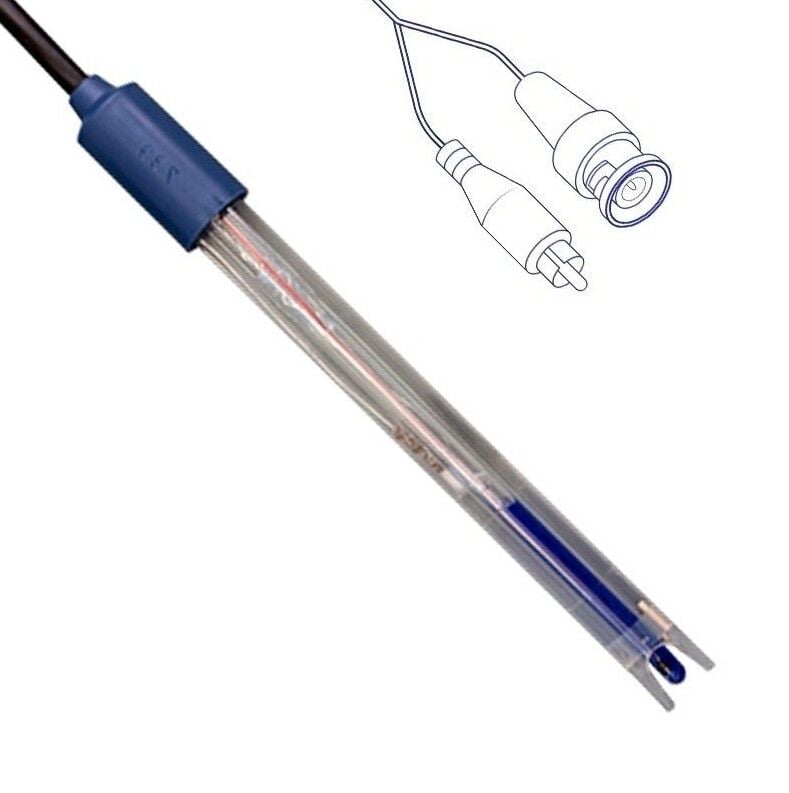

XS Instruments 201T ATC BNC pH Elektrodu – 0–14 pH, 0–60 °C

XS Instruments 201T ATC pH Elektrodu; genel amaçlı sulu numunelerde pH ve sıcaklık ölçümü için geliştirilmiş, entegre NTC 30 kΩ sıcaklık sensörüne sahip kombine pH elektrodudur. 0–14 pH ve 0–60 °C çalışma aralığıyla laboratuvar, saha ve rutin kalite kontrol uygulamalarında kullanılabilir.

Elektrodun pH sinyali BNC konnektör, sıcaklık sinyali ise ayrı RCA/Cinch konnektör üzerinden ölçüm cihazına aktarılır. Uyumlu pH metreye iki bağlantı da yapıldığında otomatik sıcaklık kompanzasyonu (ATC) kullanılabilir.

Plastik gövdesi rutin kullanımlarda dayanıklılık sağlarken jel elektrolitli ve seramik diyaframlı yapısı elektrolit doldurma gereksinimini ortadan kaldırır. Sabit 1 metre kablosuyla kullanıma hazır şekilde sunulur.

Teknik Özellikler

Öne Çıkan Özellikler

• 0–14 pH ölçüm aralığı
• 0–60 °C sıcaklık çalışma aralığı
• Entegre NTC 30 kΩ sıcaklık sensörü
• Otomatik sıcaklık kompanzasyonuna uygun yapı
• pH ölçümü için BNC bağlantısı
• Sıcaklık ölçümü için RCA/Cinch bağlantısı
• Genel amaçlı plastik gövde
• Seramik diyafram
• Jel elektrolit
• Yeniden elektrolit doldurma gerektirmeyen yapı
• Sabit 1 metre bağlantı kablosu
• 120 × 12 mm kompakt elektrot gövdesi
• XS Instruments ve teknik olarak uyumlu farklı marka pH metrelerle kullanım olanağı

ATC Özelliği Nasıl Çalışır?

pH elektrotlarının yanıtı sıcaklığa bağlı olarak değişir. XS 201T içindeki NTC sıcaklık sensörü, numunenin sıcaklığını ölçerek bu bilgiyi pH metreye aktarır. Uyumlu cihaz, ölçülen sıcaklığı kullanarak elektrodun teorik eğimindeki sıcaklık etkisini otomatik olarak düzeltir.

ATC özelliğinin kullanılabilmesi için:

1. BNC konnektörün cihazın pH girişine bağlanması,
2. RCA/Cinch konnektörün cihazın sıcaklık girişine bağlanması,
3. Cihazın NTC 30 kΩ sıcaklık sensörünü desteklemesi gerekir.

Otomatik sıcaklık kompanzasyonu elektrodun sıcaklığa bağlı davranışını düzeltir. Numunenin kimyasal yapısı nedeniyle sıcaklıkla değişen gerçek pH değerini sabit bir değere dönüştürmez.

BNC ve RCA Bağlantıları

XS 201T elektrot üzerinde iki ayrı bağlantı bulunur:

• BNC konnektör: pH ölçüm sinyalini cihaza aktarır.
• RCA/Cinch konnektör: entegre NTC sıcaklık sensörünün verisini aktarır.

Yalnızca BNC bağlantısı yapıldığında uyumlu cihazlarda pH ölçümü gerçekleştirilebilir; ancak otomatik sıcaklık kompanzasyonu çalışmayabilir. Bu durumda cihaz destekliyorsa numune sıcaklığı manuel olarak girilmelidir.

Farklı Marka pH Metrelerle Uyumluluk

BNC, laboratuvar tipi pH metrelerde yaygın kullanılan bir elektrot bağlantısıdır. Bu nedenle XS 201T, yalnızca XS Instruments cihazlarla sınırlı değildir ve uygun girişlere sahip farklı marka pH metrelerle de kullanılabilir.

Ancak sipariş öncesinde aşağıdaki özellikler mutlaka kontrol edilmelidir:

• Cihazda standart BNC pH elektrodu girişi bulunması
• Sıcaklık için RCA/Cinch girişi bulunması
• Cihazın NTC 30 kΩ sıcaklık sensörünü desteklemesi
• Elektrot ve cihazın sıcaklık çalışma aralıklarının uyumlu olması
• Cihaz yazılımının harici ATC elektrodunu desteklemesi

BNC bağlantısının fiziksel olarak uyumlu olması, sıcaklık sensörünün de uyumlu olduğu anlamına gelmez. Farklı cihazlarda NTC 10 kΩ, NTC 30 kΩ, Pt100 veya Pt1000 gibi farklı sıcaklık sensörleri kullanılabilir.

Kullanım Alanları

• İçme ve kullanım suyu ölçümleri
• Proses suyu kontrolleri
• Havuz ve akvaryum suyu analizleri
• Çevresel su numuneleri
• Genel laboratuvar çözeltileri
• Tampon ve standart çözeltiler
• Kimyasal çözeltilerin pH kontrolü
• Sıvı gıda ve içecek numuneleri
• Tarım ve sulama suyu ölçümleri
• Hidroponik besin çözeltileri
• Akuakültür uygulamaları
• Eğitim ve araştırma laboratuvarları
• Üretim ve kalite kontrol laboratuvarları
• Saha tipi pH ölçümleri

Uygun Numune Yapısı

XS 201T, öncelikle akışkan ve genel amaçlı sulu numuneler için tasarlanmıştır. Temiz veya orta seviyede kirli su numunelerinde, tampon çözeltilerde ve düşük viskoziteli sıvılarda kullanılabilir.

Aşağıdaki numuneler için uygulamaya özel elektrot seçilmesi daha uygun olabilir:

• Et, peynir ve diğer yarı katı gıdalar
• Yoğun kremalar ve hamurlar
• Yüksek protein veya yağ içeren numuneler
• Çok düşük iyonik güce sahip saf sular
• Askıda katı madde miktarı yüksek numuneler
• Güçlü organik çözücü içeren ortamlar
• Yüksek sıcaklıktaki proses numuneleri
• Diyaframı kolayca tıkayabilecek viskoz numuneler

Standart 201T ve 201T DHS Arasındaki Fark

Ürün kodu 50002002 olan bu elektrot standart XS 201T modelidir. Analog pH sinyalini BNC, sıcaklık bilgisini RCA/Cinch bağlantısı üzerinden iletir.

DHS özellikli 201T elektrotlarda ise elektrot modeli, üretim bilgileri ve kalibrasyon verilerini saklayan dijital bir çip bulunur. Standart 201T modelinde dijital kalibrasyon hafızası bulunmaz.

DHS elektrot gerekiyorsa ürün kodu ayrıca kontrol edilmelidir. Standart 201T ile 201T DHS aynı ürün değildir.

Kullanım Talimatı

1. Elektrodun koruyucu kapağı çıkarılır.
2. Elektrot ucu kuruysa üreticinin önerdiği elektrot saklama çözeltisinde bekletilerek şartlandırılır.
3. BNC konnektör pH metre üzerindeki pH girişine bağlanır.
4. ATC kullanılacaksa RCA/Cinch sıcaklık bağlantısı da cihaza takılır.
5. Elektrot saf suyla durulanır ve yüzeyi sürtmeden hafifçe kurulanır.
6. Uygulamaya uygun pH tamponlarıyla en az iki noktadan kalibrasyon yapılır.
7. Elektrot yeniden durulandıktan sonra numuneye daldırılır.
8. Cam ölçüm yüzeyi ve seramik diyaframın numuneyle yeterli temas kurması sağlanır.
9. Numune hafifçe karıştırılır ve ölçümün kararlı hâle gelmesi beklenir.
10. pH ve sıcaklık değerleri kaydedilir.
11. Ölçüm sonrasında elektrot temizlenerek uygun saklama çözeltisine yerleştirilir.

Temizlik ve Saklama

Elektrot, her ölçümden sonra saf suyla durulanmalıdır. Elektrot yüzeyi kâğıtla ovalanmamalı; yüzeydeki fazla sıvı yumuşak ve tüy bırakmayan bir mendille hafifçe alınmalıdır.

Uzun süreli saklamada elektrot ucu kuru bırakılmamalıdır. Üreticinin önerdiği, genellikle KCl esaslı pH elektrodu saklama çözeltisi kullanılmalıdır.

KCl çözeltisi bu elektrodun içine doldurulmaz. XS 201T, jel elektrolitli ve yeniden doldurulmayan bir elektrottur. KCl esaslı çözelti yalnızca uygun olması hâlinde elektrot ucunun saklanması için kullanılır.

Kullanım Uyarıları

• Ürünün sıcaklık çalışma aralığı 0–60 °C’dir; 80 °C’ye uygun değildir.
• Elektrot gövdesi plastiktir; cam gövdeli bir model değildir.
• İç elektroliti jeldir ve yeniden KCl doldurulmaz.
• Hassas cam ölçüm yüzeyi darbe ve çizilmelere karşı korunmalıdır.
• Elektrot ucu kuru bırakılmamalıdır.
• Elektrot saf veya deiyonize su içinde uzun süre saklanmamalıdır.
• Kalibrasyonda temiz ve son kullanma tarihi geçmemiş tamponlar kullanılmalıdır.
• Kullanılmış tampon çözelti orijinal kabına geri dökülmemelidir.
• Bir tampondan veya numuneden diğerine geçerken elektrot durulanmalıdır.
• Elektrot yüzeyinde hava kabarcığı kalmamasına dikkat edilmelidir.
• Agresif kimyasallarla kullanılmadan önce plastik gövde ve jel elektrolit uyumluluğu kontrol edilmelidir.
• Farklı marka cihazlarda ATC kullanımı için RCA bağlantısı ve NTC 30 kΩ uyumluluğu doğrulanmalıdır.
• Elektrot bir ORP elektrodu değildir ve Redox ölçümü için kullanılmaz.
• Seri numarası, bireysel test sertifikası veya kalibrasyon sertifikası gerekiyorsa sipariş öncesinde teslimat kapsamı doğrulanmalıdır.
