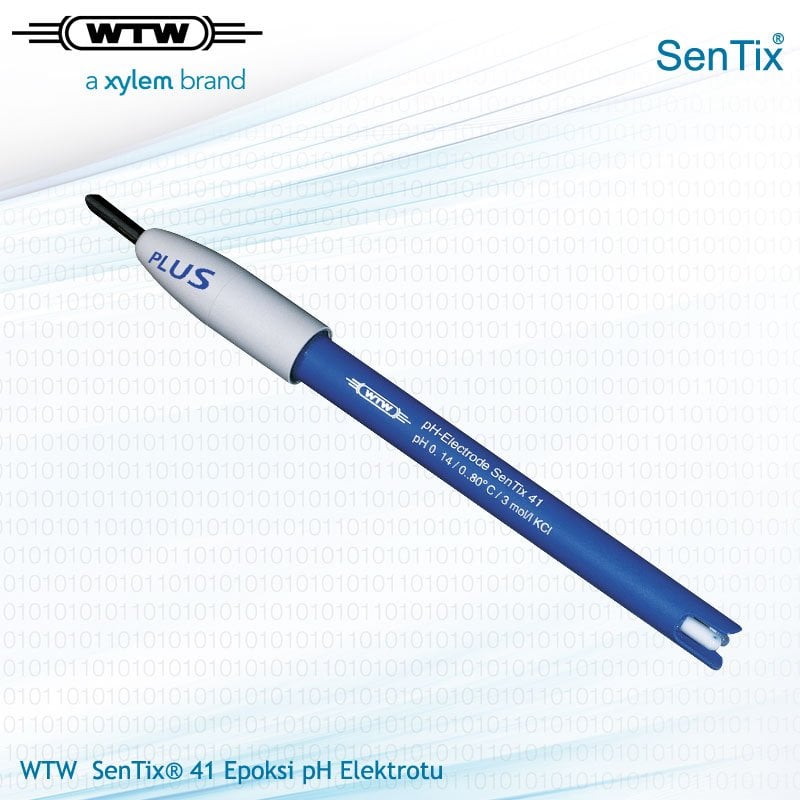

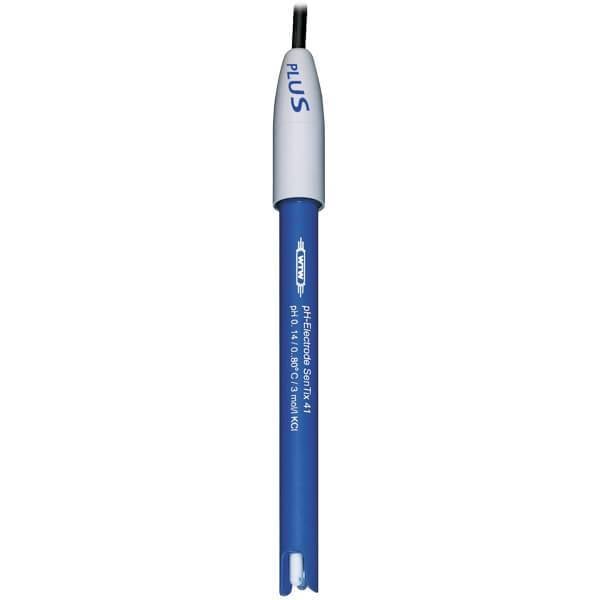

WTW SenTix 41 Plastik Gövdeli pH Elektrodu – NTC Sensörlü, 1 m Kablolu

WTW SenTix® 41; laboratuvar ve saha koşullarındaki rutin pH ölçümleri için geliştirilmiş, jel elektrolitli, plastik gövdeli ve dahili sıcaklık sensörlü analog pH kombinasyon elektrodudur. Kırılmaya karşı cam gövdeli elektrotlardan daha dayanıklı olan Noryl plastik şaftı; su, atık su, havuz suyu, akvaryum suyu ve toprak ekstraktı gibi numunelerde pratik kullanım sağlar.

Elektrot, 0–14 pH ölçüm aralığına ve 0–80 °C çalışma sıcaklığına sahiptir. Dahili NTC 30 kΩ sıcaklık sensörü, uyumlu WTW pH metrelerde otomatik sıcaklık kompanzasyonunun uygulanmasını sağlar.

Bakım ihtiyacı düşük jel referans sistemi yeniden elektrolit doldurulmasını gerektirmez. Sabit 1 metre kablosunun ucunda pH sinyali için su geçirmez DIN fiş ve sıcaklık sensörü için 4 mm banana fiş bulunur.

WTW SenTix 41 pH elektrodu, uyumlu WTW pH metreler, tampon çözeltiler ve elektrot bakım ürünleri için teknik bilgi ve teklif taleplerinizi Sentez Laboratuvar üzerinden iletebilirsiniz.

Teknik Özellikler

SenTix 41 analog bir elektrottur. IDS dijital elektrot girişi bulunan cihazlarla doğrudan kullanılmaz. Sipariş öncesinde pH metrenin DIN bağlantısı ve NTC 30 kΩ sıcaklık sensörü desteği kontrol edilmelidir.

Öne Çıkan Özellikler

• 0–14 pH geniş ölçüm aralığı
• 0–80 °C çalışma sıcaklığı
• Dahili NTC 30 kΩ sıcaklık sensörü
• Uyumlu cihazlarda otomatik sıcaklık kompanzasyonu
• Dayanıklı Noryl plastik gövde
• Bakım ihtiyacı düşük jel elektrolit
• Yeniden elektrolit doldurma gerektirmeyen yapı
• Fiber diyafram
• Silindirik pH membranı
• Laboratuvar ve saha ölçümlerine uygunluk
• 1 metre sabit bağlantı kablosu
• Su geçirmez DIN pH bağlantısı
• Sıcaklık sensörü için 4 mm banana fiş
• Su ve atık su ölçümlerine uygun tasarım
• Kolay temizlenebilen gövde
• Rutin pH kontrollerinde ekonomik kullanım

WTW SenTix 41 Ne İşe Yarar?

WTW SenTix 41, sıvı numunelerin asitlik veya alkalilik seviyesini belirlemek için kullanılır. Elektrotun cam membranı numunedeki hidrojen iyonu aktivitesine bağlı bir elektriksel potansiyel üretir. Bu sinyal, bağlı olduğu pH metre tarafından pH değerine dönüştürülür.

Elektrotun içerisinde bulunan sıcaklık sensörü numune sıcaklığını ölçerek uyumlu cihazın sıcaklığa bağlı elektrot eğimi değişimini telafi etmesine yardımcı olur.

SenTix 41 aşağıdaki ölçümlerin tek elektrot üzerinden gerçekleştirilmesini destekler:

• Numunenin pH değerinin belirlenmesi
• Numune sıcaklığının ölçülmesi
• Otomatik sıcaklık kompanzasyonu
• Laboratuvar ve saha pH kontrolleri
• Farklı su numunelerinin karşılaştırılması

Otomatik sıcaklık kompanzasyonu, pH elektrodunun sıcaklığa bağlı teorik davranışını düzeltir. Numunenin gerçek pH değerinin sıcaklıkla değişmesini ortadan kaldırmaz. Karşılaştırmalı ölçümlerde numune sıcaklığı ayrıca dikkate alınmalıdır.

Plastik Gövdenin Avantajları

WTW SenTix 41’in şaftı, piyasada sıklıkla epoksi gövde olarak tanımlanan dayanıklı Noryl plastikten üretilmiştir. Plastik gövde, cam gövdeli laboratuvar elektrotlarına göre mekanik darbelere karşı daha dayanıklıdır.

Plastik gövdenin sağladığı başlıca avantajlar:

• Saha kullanımında kırılma riskinin azaltılması
• Taşıma sırasında daha güvenli kullanım
• Havuz, akvaryum ve su arıtma alanlarında pratik ölçüm
• Kolay temizlenebilen dış yüzey
• Laboratuvar ve saha arasında taşımaya uygunluk
• Rutin ölçümlerde düşük kullanım maliyeti

Elektrotun şaftı plastik olsa da pH algılama membranı camdır. Bu nedenle sensörün uç bölümü darbe, çizilme ve ani sıcaklık değişimlerine karşı korunmalıdır.

Dahili NTC 30 kΩ Sıcaklık Sensörü

SenTix 41 içerisinde 25 °C’de 30 kΩ değerine sahip NTC sıcaklık sensörü bulunur. Sensör, uyumlu pH metreye 4 mm banana fiş üzerinden bağlanır.

Sıcaklık sensörü:

• Numune sıcaklığının ölçülmesini
• Sıcaklık değerinin cihaz ekranında gösterilmesini
• pH elektrodu eğiminin sıcaklığa göre düzeltilmesini
• Otomatik sıcaklık kompanzasyonunun uygulanmasını

sağlar.

Otomatik sıcaklık kompanzasyonunun çalışabilmesi için hem DIN fişin hem de sıcaklık sensörüne ait banana fişin ölçüm cihazına bağlanması gerekir.

Jel Elektrolit ve Fiber Diyafram

SenTix 41, tekrar doldurulamayan jel referans elektrolitine sahiptir. Jel yapı, sıvı elektrolitli elektrotlarda gereken periyodik dolum işlemini ortadan kaldırır.

Fiber diyafram, referans sistem ile ölçüm numunesi arasında iyonik temas kurulmasını sağlar. Diyaframın numune kalıntılarıyla kaplanması ölçümün yavaşlamasına veya kararsız sonuçlara neden olabilir.

Jel elektrolitli yapının avantajları:

• Yeniden elektrolit doldurma gerektirmemesi
• Saha ölçümlerinde kolay kullanım
• Taşıma sırasında elektrolit sızıntısı riskinin azalması
• Rutin uygulamalarda düşük bakım ihtiyacı
• Elektrot hazırlama süresinin kısalması

“Bakım gerektirmeyen elektrot” ifadesi; elektrotun temizleme, kalibrasyon ve uygun saklama gerektirmediği anlamına gelmez. Jel referans sistemi yalnızca yeniden elektrolit doldurulmasını gerektirmez.

Uygun Numune Türleri

WTW SenTix 41 aşağıdaki numunelerde rutin pH ölçümü için değerlendirilebilir:

• İçme suyu
• Kullanım suyu
• Yüzey suları
• Akvaryum suyu
• Yüzme havuzu suyu
• Atık su
• Arıtılmış su
• Proses suyu
• Sulama suyu
• Hidroponik besin çözeltileri
• Toprak ekstraktları
• Laboratuvar tamponları
• Seyreltik sulu çözeltiler
• Eğitim laboratuvarı numuneleri

Numunenin elektrot gövdesi, cam membran, jel referans sistemi ve fiber diyaframla kimyasal uyumluluğu kullanım öncesinde değerlendirilmelidir.

Kullanım Alanları

• Su ve atık su laboratuvarları
• Çevre analiz laboratuvarları
• Akvaryum ve su ürünleri uygulamaları
• Yüzme havuzu kontrolleri
• Su arıtma tesisleri
• Tarım ve sulama suyu analizleri
• Hidroponik sistemler
• Toprak analiz laboratuvarları
• Üniversite ve eğitim laboratuvarları
• Üretim kalite kontrolü
• Saha pH ölçümleri
• Belediye ve çevre izleme çalışmaları
• Araştırma ve geliştirme laboratuvarları
• Rutin laboratuvar pH ölçümleri

Hangi Numunelerde Farklı Elektrot Gerekebilir?

SenTix 41 genel amaçlı rutin ölçümler için tasarlanmıştır. Aşağıdaki numunelerde uygulamaya özel bir pH elektrodu daha uygun olabilir:

• Çok düşük iyon içerikli saf ve ultra saf sular
• Yoğun kıvamlı veya viskoz numuneler
• Krema, yoğurt ve macun kıvamındaki gıdalar
• Et ve peynir gibi katı veya yarı katı ürünler
• Güçlü alkali çözeltiler
• Yüksek tuz içeren numuneler
• Organik çözücü içeren karışımlar
• Protein ve yağ içeriği yüksek ürünler
• Küçük hacimli numuneler
• Dar kaplardaki mikro numuneler
• Basınçlı proses hatları
• Sürekli daldırmalı proses ölçümleri

Bu uygulamalar için çift diyaframlı, sıvı elektrolitli, düşük iyonik güce uygun, sivri uçlu veya proses tipi elektrotlar değerlendirilmelidir.

Uyumlu Cihazlar

WTW SenTix 41; su geçirmez DIN pH bağlantısı ve NTC 30 kΩ sıcaklık girişi bulunan uyumlu analog WTW pH metrelerle kullanılabilir.

Uyumluluk gösterebilecek cihaz aileleri arasında:

• WTW ProfiLine pH 3110
• WTW ProfiLine pH 3210
• WTW ProfiLine pH 3310
• Uyumlu analog WTW inoLab pH metreler
• DIN pH girişi ve NTC 30 kΩ sensör desteği bulunan diğer uyumlu cihazlar

yer alabilir.

Aynı marka altında farklı DIN, BNC, S7 ve dijital IDS bağlantıları kullanılmaktadır. Yalnızca cihaz markasına bakılarak elektrot seçilmemeli; konnektör tipi, sıcaklık sensörü girişi ve cihaz modeli kontrol edilmelidir.

Analog SenTix 41 ile IDS Elektrot Arasındaki Fark

SenTix 41, dijital IDS bağlantısına sahip SenTix 940 veya benzeri elektrotlarla karıştırılmamalıdır.

Kalibrasyon

Güvenilir ölçüm için SenTix 41, kullanılacağı pH aralığını kapsayan taze tampon çözeltilerle kalibre edilmelidir.

Genel kalibrasyon yaklaşımı:

1. Elektrot saf suyla kısa süre durulanır.
2. Elektrot yüzeyi ovalanmadan fazla su uzaklaştırılır.
3. İlk kalibrasyon noktası olarak çoğunlukla pH 7 tamponu kullanılır.
4. Asidik numuneler için ikinci nokta pH 4 tamponuyla yapılır.
5. Alkali numuneler için ikinci veya üçüncü nokta pH 10 tamponuyla yapılır.
6. Her tamponda değerin kararlı hale gelmesi beklenir.
7. Cihazın eğim ve asimetri uyarıları kontrol edilir.
8. Kalibrasyon tamamlandıktan sonra elektrot durulanarak numuneye alınır.

Kalibrasyon sıklığı:

• Ölçüm doğruluğu gereksinimine
• Günlük numune sayısına
• Numunenin kirletici özelliğine
• Kullanılan pH aralığına
• Elektrotun yaşına
• Laboratuvar kalite prosedürüne

göre belirlenmelidir.

Kullanım Talimatı

1. Elektrotun cam membranı, gövdesi ve kablosu kontrol edilir.
2. Koruyucu saklama kapağı dikkatlice çıkarılır.
3. Elektrot saf veya deiyonize suyla kısa süre durulanır.
4. DIN fiş cihazın pH girişine bağlanır.
5. NTC sıcaklık sensörüne ait 4 mm banana fiş sıcaklık girişine bağlanır.
6. Elektrot uygun tampon çözeltilerle kalibre edilir.
7. Elektrot numuneye, membran ve diyafram tamamen temas edecek şekilde daldırılır.
8. Numune düşük hızda karıştırılır veya elektrot hafifçe hareket ettirilir.
9. pH ve sıcaklık değerlerinin kararlı hale gelmesi beklenir.
10. Ölçüm sonucu kaydedilir.
11. Elektrot numuneden çıkarılarak saf suyla durulanır.
12. Gerekirse uygun elektrot temizleme çözeltisi uygulanır.
13. Elektrot, saklama çözeltisi bulunan koruyucu kapağa yerleştirilir.

Temizlik ve Bakım

Elektrotun temizleme yöntemi numunenin yapısına göre seçilmelidir.

• Her ölçümden sonra elektrot saf suyla durulanmalıdır.
• Cam membran sert bez, fırça veya aşındırıcı malzemeyle temizlenmemelidir.
• Mineral kalıntılar için uygun asidik elektrot temizleme çözeltisi kullanılabilir.
• Yağlı numuneler için elektrotlara uygun yağ ve gres temizleme çözeltisi tercih edilmelidir.
• Protein içeren numunelerde protein temizleme çözeltisi kullanılmalıdır.
• Temizlik sonrasında elektrot uygun saklama çözeltisinde şartlandırılmalıdır.
• DIN ve banana fişler temiz ve kuru tutulmalıdır.
• Kablo keskin şekilde bükülmemeli veya fişten çekilmemelidir.
• Elektrot uzun süre kuru bırakılmamalıdır.
• Diyaframın numune kalıntılarıyla kapanmasına izin verilmemelidir.
• Kalibrasyon eğimi düzenli olarak kontrol edilmelidir.

Elektrotun Saklanması

SenTix 41’in cam membranı ve referans diyaframı uygun elektrot saklama çözeltisi içerisinde nemli tutulmalıdır.

Saklama sırasında:

• Üreticinin önerdiği elektrot saklama çözeltisi kullanılmalıdır.
• Uygun olduğunda 3 mol/L KCl elektrolit çözeltisi tercih edilmelidir.
• Koruyucu kapakta yeterli miktarda saklama çözeltisi bulunmalıdır.
• Elektrot saf veya deiyonize su içerisinde uzun süre bekletilmemelidir.
• Elektrot kuru olarak saklanmamalıdır.
• Uzun süre kullanılmayan elektrot ölçüm öncesinde yeniden şartlandırılmalı ve kalibre edilmelidir.
• Donma ve aşırı sıcaklıktan korunmalıdır.

Saf suda uzun süre saklama, referans sistemde iyon kaybına ve elektrot tepki süresinin uzamasına neden olabilir.

Kullanım Uyarıları

• Elektrot tek başına ölçüm yapmaz; uyumlu bir pH metreye bağlanmalıdır.
• Analog DIN bağlantısı dijital IDS bağlantısıyla uyumlu değildir.
• Otomatik sıcaklık kompanzasyonu için banana fiş de cihaza bağlanmalıdır.
• 0–80 °C çalışma sıcaklığı aşılmamalıdır.
• Plastik gövde dayanıklı olsa da pH membranı camdır ve kırılabilir.
• Elektrot basınçlı boru hatlarına doğrudan monte edilmemelidir.
• Güçlü organik çözücülerle plastik gövdenin uyumluluğu kontrol edilmelidir.
• Elektrot saf veya deiyonize suda uzun süre saklanmamalıdır.
• Kalibrasyon tamponları tekrar ana şişeye dökülmemelidir.
• Kirli veya son kullanma tarihi geçmiş tamponlarla kalibrasyon yapılmamalıdır.
• Jel elektrolit yeniden doldurulmaya çalışılmamalıdır.
• Fiber diyaframın kurumasına veya tıkanmasına izin verilmemelidir.
• Kritik ölçümlerde kalibrasyon ve performans kontrolü düzenli yapılmalıdır.
• Elektrot sarf niteliğinde bir sensördür; cam membran, diyafram ve referans sistemi kullanıma bağlı olarak zamanla yaşlanır.
• Teslimat sonrasında elektrotun fiziksel durumu ve kalibrasyon performansı kullanım öncesinde kontrol edilmelidir.

Elektrotun Değiştirilmesi Gerektiğini Gösteren Durumlar

Aşağıdaki belirtiler elektrotun temizlenmesi, şartlandırılması veya değiştirilmesi gerektiğini gösterebilir:

• Kalibrasyonun tamamlanamaması
• Eğimin kabul edilen sınırların dışında kalması
• pH değerinin sürekli sürüklenmesi
• Ölçümün çok geç kararlı hale gelmesi
• Tampon çözeltilerde yanlış değer göstermesi
• Tekrarlanabilirliğin bozulması
• Fiber diyaframın kalıcı olarak tıkanması
• Cam membranın çizilmesi veya kırılması
• Gövdede çatlak oluşması
• Kablonun ya da konnektörün hasar görmesi

Temizlik ve yeniden şartlandırma sonrasında sorun devam ediyorsa elektrot değiştirilmelidir.

Standart Paket İçeriği

• 1 adet WTW SenTix 41 plastik gövdeli pH kombinasyon elektrodu
• Dahili NTC 30 kΩ sıcaklık sensörü
• 1 metre sabit kablo
• Su geçirmez DIN pH fişi
• 4 mm sıcaklık sensörü banana fişi
• Koruyucu saklama kapağı

pH metre, tampon çözeltiler, elektrot standı, temizleme çözeltileri ve yedek saklama çözeltisi standart elektrot paketine dahil olmayabilir. Teklif kapsamı sipariş öncesinde kontrol edilmelidir.

Sık Sorulan Sorular

WTW SenTix 41 hangi değerleri ölçer?

SenTix 41, 0–14 aralığında pH ölçümü yapar. Dahili NTC 30 kΩ sensörü sayesinde uyumlu cihazla numune sıcaklığının ölçülmesini ve otomatik sıcaklık kompanzasyonunu destekler.

Elektrotun gövdesi cam mıdır?

Hayır. Elektrotun şaftı dayanıklı Noryl plastikten üretilmiştir. Ancak pH ölçümü yapan membran cam olduğu için uç bölüm darbelere karşı korunmalıdır.

Elektrot epoksi gövdeli midir?

Ürün piyasada epoksi gövdeli olarak adlandırılabilmektedir. Üreticinin teknik bilgisinde gövde malzemesi plastik, ayrıntılı kaynaklarda ise Noryl olarak belirtilmektedir.

Elektrolit doldurulması gerekir mi?

Hayır. SenTix 41 kapalı jel elektrolit sistemine sahiptir ve yeniden elektrolit doldurulmak üzere tasarlanmamıştır.

Sıcaklık sensörü var mıdır?

Evet. Elektrot içerisinde NTC 30 kΩ sıcaklık sensörü bulunur. Sıcaklık bağlantısı, ayrı 4 mm banana fiş üzerinden yapılır.

Kablo uzunluğu nedir?

SenTix 41 modelinde 1 metre uzunluğunda sabit bağlantı kablosu bulunur. Üç metre kablolu model SenTix 41-3 olarak adlandırılır.

Bağlantı tipi nedir?

pH sinyali için su geçirmez DIN fiş, sıcaklık sensörü için ise 4 mm banana fiş kullanılır.

IDS cihazlarla kullanılabilir mi?

Hayır. SenTix 41 analog elektrottur. Yalnızca dijital IDS sensör girişine sahip cihazlar için SenTix 940 gibi uyumlu IDS elektrotlar değerlendirilmelidir.

Atık su ölçümünde kullanılabilir mi?

Rutin atık su numunelerinde kullanılabilir. Yağ, protein, yoğun askıda katı madde veya kimyasal içeriği yüksek numunelerde elektrot düzenli olarak temizlenmeli ve malzeme uyumluluğu kontrol edilmelidir.

Toprak pH ölçümünde kullanılabilir mi?

Doğrudan kuru toprağa batırılmak için tasarlanmamıştır. Toprak pH ölçümünde yönteme uygun hazırlanmış toprak-su veya toprak-elektrolit ekstraktı kullanılmalıdır.

Elektrot nasıl saklanmalıdır?

Cam membran ve diyafram uygun elektrot saklama çözeltisi içerisinde nemli tutulmalıdır. Elektrot saf suda veya kuru halde uzun süre saklanmamalıdır.

WTW SenTix 41 nereden alınır?

WTW SenTix 41 pH elektrodu için güncel fiyat, cihaz uyumluluğu, tampon çözeltiler, saklama solüsyonu ve temizleme ürünleri hakkında Sentez Laboratuvar – sentezlab.com üzerinden bilgi ve teklif talep edebilirsiniz.

Neden Sentez Laboratuvar?

Sentez Laboratuvar; pH metreler, analog ve dijital pH elektrotları, kalibrasyon tamponları ve elektrot bakım çözeltilerinin seçiminde cihaz bağlantısı, numune yapısı ve çalışma sıcaklığına göre teknik değerlendirme sunar.

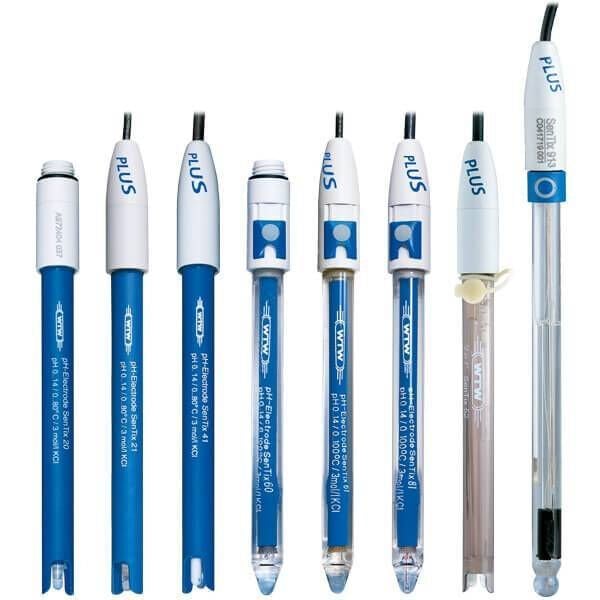

WTW SenTix 41 için teklif isterken kullandığınız pH metrenin tam modelini, mevcut elektrotun bağlantı tipini, ölçülecek numuneyi ve çalışma sıcaklığını belirtmeniz doğru elektrot ve aksesuarların belirlenmesini kolaylaştırır.
