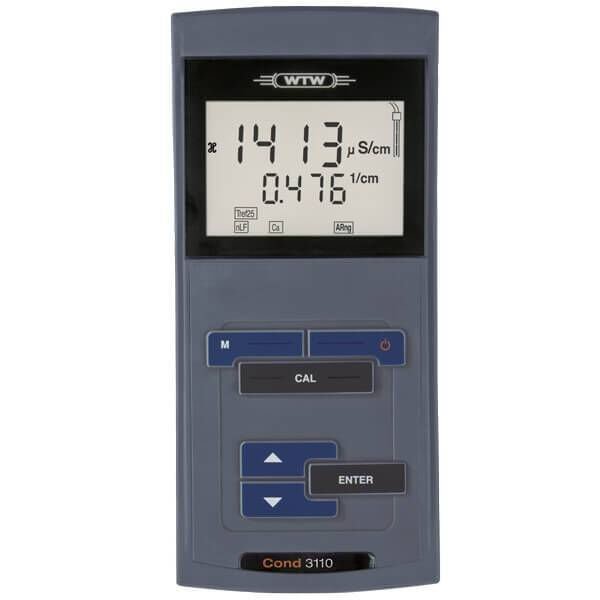

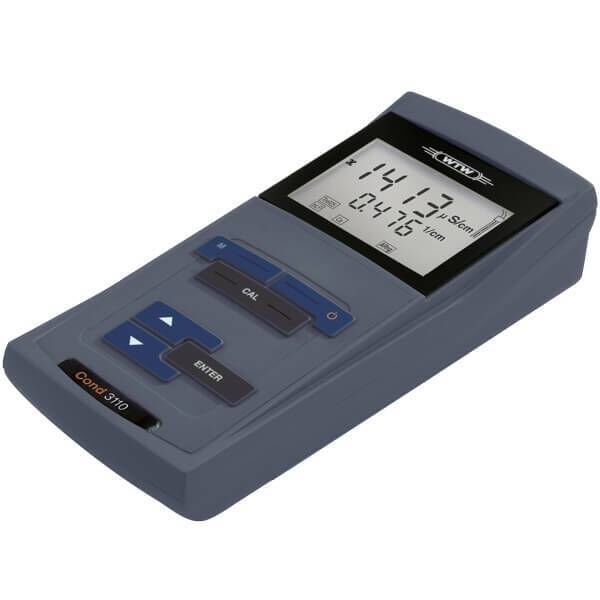

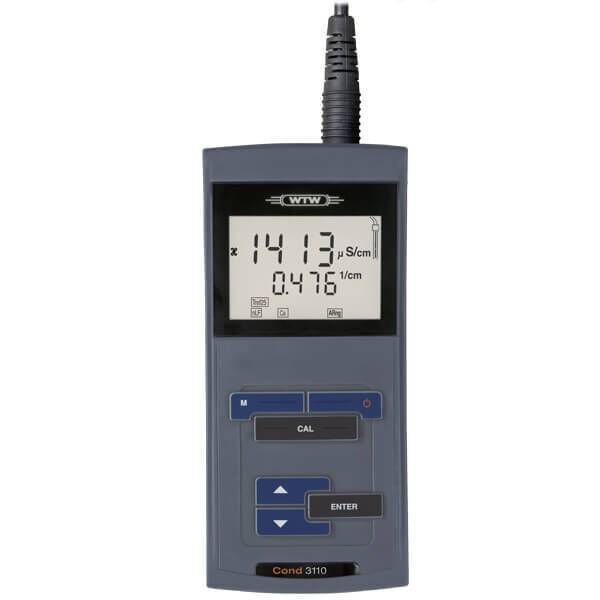

WTW ProfiLine Cond 3110 Set 1 İletkenlik Ölçer – TetraCon 325 Sensörlü

WTW ProfiLine Cond 3110 Set 1; doğal sular, atık sular ve farklı sulu çözeltilerde iletkenlik, tuzluluk ve sıcaklık ölçümü için geliştirilmiş, sağlam ve su geçirmez portatif bir iletkenlik ölçüm setidir.

Set içerisinde yer alan WTW TetraCon 325 dört elektrotlu grafit iletkenlik sensörü, geniş ölçüm aralığı ve entegre NTC 30 kΩ sıcaklık sensörüyle saha ve laboratuvar uygulamalarında güvenilir ölçümler yapılmasını sağlar. Cihaz, doğal sularda DIN EN 27888’e uygun otomatik doğrusal olmayan nLF sıcaklık kompanzasyonunu destekler.

Cond 3110’un sade tuş takımı, otomatik ölçüm aralığı seçimi, AutoRead kararlılık kontrolü ve geniş LCD ekranı; rutin ölçümlerin hızlı ve kullanıcıdan kaynaklanan hatalar azaltılarak gerçekleştirilmesine yardımcı olur. IP67 koruma sınıfına sahip gövdesi, cihazın nemli laboratuvarlarda, arıtma tesislerinde ve saha çalışmalarında kullanılabilmesini sağlar.

Teknik Özellikler

Cihazın ölçüm aralığı ile kullanılan sensörün çalışma aralığı birbirinden farklı olabilir. Cond 3110 Set 1 içerisindeki TetraCon 325 sensörle pratik iletkenlik aralığı 1 µS/cm–1000 mS/cm olarak değerlendirilmelidir.

Ölçüm Aralıkları

İletkenlik doğruluğu değerleri ±1 basamak ek toleransla değerlendirilmelidir. Gerçek sistem performansı sensör, numune sıcaklığı, hücre sabiti, kalibrasyon standardı ve ölçüm prosedüründen etkilenebilir.

Öne Çıkan Özellikler

• İletkenlik, tuzluluk ve sıcaklık ölçümü
• 0,0 µS/cm–1000 mS/cm cihaz ölçüm aralığı
• Set içerisinde dört elektrotlu TetraCon 325 sensör
• Grafit elektrotlarla geniş ölçüm aralığı
• Ölçülen değerin ±%0,5’i seviyesinde cihaz doğruluğu
• Otomatik nLF sıcaklık kompanzasyonu
• DIN EN 27888’e uygun doğal su kompanzasyonu
• Entegre NTC 30 kΩ sıcaklık sensörü
• Otomatik ölçüm aralığı seçimi
• AutoRead kararlılık kontrolü
• Tuzluluk ölçümü
• 20 °C veya 25 °C referans sıcaklığı seçimi
• Geniş ve kolay okunabilen LCD ekran
• Eldivenle kullanılabilen silikon tuş takımı
• IP67 korumalı portatif gövde
• Su geçirmez 8 pin sensör bağlantısı
• Yaklaşık 1000 saate kadar pil ömrü
• Taşıma çantalı komple saha seti
• 1413 µS/cm iletkenlik standardı
• Almanya üretimi

WTW Cond 3110 Ne İşe Yarar?

WTW Cond 3110, sulu numunelerin elektriksel iletkenliğini ölçerek çözeltide bulunan iyonların toplam miktarı hakkında hızlı bilgi sağlar. Suda çözünmüş tuzlar, asitler, bazlar ve diğer iyonik bileşenler arttıkça iletkenlik değeri genellikle yükselir.

İletkenlik ölçümü aşağıdaki amaçlarla kullanılabilir:

• Su saflığının kontrol edilmesi
• Doğal su kaynaklarının izlenmesi
• Atık su arıtma performansının değerlendirilmesi
• Tuzluluk değişimlerinin takip edilmesi
• Proses ve durulama suyunun kontrol edilmesi
• Kimyasal çözelti konsantrasyonundaki değişimlerin izlenmesi
• Soğutma ve kazan sularının kontrolü
• Su arıtma sistemlerinin giriş ve çıkış karşılaştırması
• Ters ozmoz sistemlerinin performans kontrolü
• Saha ve laboratuvar sonuçlarının karşılaştırılması

İletkenlik ölçümü tek başına çözeltide hangi iyonların bulunduğunu göstermez. Sonuç, numunedeki bütün iletken iyonların toplam etkisini ifade eder.

TetraCon 325 Dört Elektrotlu İletkenlik Sensörü

WTW TetraCon 325, saha ve laboratuvar uygulamalarındaki standart sulu numuneler için geliştirilmiş dört elektrotlu grafit iletkenlik sensörüdür.

Dört elektrotlu ölçüm prensibi; iki elektrotlu sensörlerde yüksek iletkenlik seviyelerinde görülebilen polarizasyon etkilerinin azaltılmasına yardımcı olur. Bu sayede tek bir sensörle düşük ve yüksek iletkenlik değerlerini kapsayan geniş bir ölçüm aralığında çalışılabilir.

Grafit elektrotlar, hücre sabitinin uzun süre kararlı kalmasını ve farklı sulu çözeltilerde tekrarlanabilir ölçüm yapılmasını destekler.

TetraCon 325 Teknik Özellikleri

TetraCon 325’in tamamı ve kablosu en fazla 80 °C’ye kadar numuneye daldırılabilir. Yalnızca 120 mm uzunluğundaki şaft bölümünün sıcaklık sınırı 100 °C’dir. Sensör başlığı ve kablosu 80 °C’nin üzerindeki numunelere daldırılmamalıdır.

PPSU Gövdenin Avantajları

TetraCon 325’in güncel versiyonunda PPSU, yani polifenilsülfon şaft ve PEEK sensör başlığı kullanılır. Bu mühendislik plastikleri dayanıklı yapıları ve birçok sulu numuneye karşı kimyasal dirençleriyle öne çıkar.

PPSU gövde:

• Saha kullanımında mekanik dayanıklılık sağlar.
• Cam sensörlere göre kırılma riskini azaltır.
• Sensörün temizlenmesini kolaylaştırır.
• Rutin su ve atık su uygulamalarına uygunluk sağlar.
• Geniş sıcaklık aralığında ölçüm yapılmasını destekler.

Gövde malzemesinin kimyasal dayanımı sınırsız değildir. Kuvvetli asitler, kuvvetli bazlar, organik çözücüler ve yüksek sıcaklıktaki konsantre kimyasallar için uyumluluk ayrıca kontrol edilmelidir.

Dört Elektrotlu Ölçüm Prensibi

TetraCon 325 içerisinde iki akım ve iki gerilim elektrodu bulunur. Dış elektrotlar numuneye alternatif elektrik akımı uygular, iç elektrotlar ise oluşan potansiyel farkını ölçer.

Dört elektrotlu sistem:

• Elektrot polarizasyonunun ölçüme etkisini azaltır.
• Geniş iletkenlik aralığında ölçüm yapılmasını sağlar.
• Kablo etkilerinden kaynaklanabilecek hataların azaltılmasına yardımcı olur.
• Yüksek iletkenlikli numunelerde daha kararlı sonuç sağlar.
• Hücre sabitinin uzun süre kararlı kalmasını destekler.

Bu yapı, TetraCon 325’in yer altı suyu gibi düşük iletkenlikli numunelerden yüksek iyon içeren proses çözeltilerine kadar farklı uygulamalarda kullanılmasına olanak verir.

Sıcaklık Kompanzasyonu

İletkenlik değeri sıcaklıktan önemli ölçüde etkilenir. Numunenin sıcaklığı arttıkça iyon hareketliliği ve ölçülen iletkenlik değeri genellikle yükselir.

Cond 3110, TetraCon 325 içerisindeki NTC sıcaklık sensöründen aldığı değeri kullanarak ölçülen iletkenliği seçilen referans sıcaklığına dönüştürür.

Cihazda referans sıcaklığı:

• 20 °C
• 25 °C

olarak seçilebilir.

Doğal sular için kullanılan otomatik nLF kompanzasyon fonksiyonu, doğrusal olmayan sıcaklık davranışını DIN EN 27888’e göre değerlendirir.

Farklı kimyasal çözeltilerin sıcaklık katsayıları doğal sudan farklı olabilir. Numune nLF modeline uygun değilse sonuçların uygulamaya özgü sıcaklık katsayısı veya sabit sıcaklık altında değerlendirilmesi gerekir.

AutoRead Kararlılık Kontrolü

AutoRead fonksiyonu, ölçülen iletkenlik değerinin zaman içerisindeki değişimini takip eder. Ölçüm sinyali yeterli kararlılığa ulaştığında değerin okunmasına yardımcı olur.

Bu özellik:

• Değer tam olarak sabitlenmeden sonuç alınmasını önlemeye
• Kullanıcılar arasındaki okuma farklılığını azaltmaya
• Tekrarlanabilir ölçüm prosedürü oluşturmaya
• Saha ölçümlerinde daha güvenilir sonuç elde etmeye

yardımcı olur.

AutoRead, uygun kalibrasyon ve numune hazırlama işlemlerinin yerine geçmez. Sensör yüzeyindeki hava kabarcıkları, kirlenme veya sıcaklık dengesizliği ölçüm süresini uzatabilir.

Otomatik Ölçüm Aralığı

Cond 3110, numunenin iletkenlik seviyesine göre uygun ölçüm aralığını otomatik olarak seçer. Değer yükseldiğinde cihaz µS/cm ile mS/cm birimleri arasında otomatik geçiş yapar.

Bu özellik farklı iletkenlik seviyelerindeki numunelerin arka arkaya ölçülmesini kolaylaştırır ve kullanıcının manuel kademe seçmesi gereksinimini ortadan kaldırır.

Tuzluluk Ölçümü

WTW Cond 3110, iletkenlik ve sıcaklık verilerini kullanarak IOT esaslarına göre 0,0–70,0 aralığında tuzluluk değeri hesaplayabilir.

Tuzluluk ölçümü özellikle aşağıdaki uygulamalarda kullanılabilir:

• Deniz suyu
• Acı su
• Balık yetiştiriciliği
• Akvaryum uygulamaları
• Tuzlu yer altı suları
• Kıyı ve haliç suları
• Su ürünleri yetiştiriciliği

Tuzluluk sonucu, kullanılan hesaplama standardının geçerli olduğu numuneler için değerlendirilmelidir. Çok farklı kimyasal bileşime sahip endüstriyel çözeltilerde iletkenlikten hesaplanan tuzluluk gerçek tuz konsantrasyonunu doğrudan göstermeyebilir.

1413 µS/cm İletkenlik Standardı

Set içerisinde 25 °C’de nominal değeri 1413 µS/cm olan iletkenlik standardı bulunur. Bu standart, TetraCon 325 sensörün hücre sabitinin kontrol edilmesi ve gerektiğinde kalibre edilmesi için kullanılır.

Güvenilir kalibrasyon için:

1. Standart çözeltinin sıcaklığı kontrol edilir.
2. Temiz ve kuru bir kaba yeterli miktarda standart alınır.
3. Sensör saf suyla durulanır.
4. Sensör yüzeyindeki fazla su hafifçe uzaklaştırılır.
5. Sensör minimum daldırma çizgisinin üzerinde olacak şekilde çözeltiye yerleştirilir.
6. Sensör çevresindeki hava kabarcıkları giderilir.
7. Kalibrasyon işlemi cihaz menüsünden başlatılır.
8. Kullanılmış çözelti stok şişesine geri dökülmez.

Standart çözelti; kapağı kapalı, kirlenmeye karşı korunmuş ve üreticinin belirttiği saklama koşullarında muhafaza edilmelidir.

Kullanım Alanları

• İçme suyu analizleri
• Atık su arıtma tesisleri
• Endüstriyel atık su kontrolleri
• Yer altı suyu ölçümleri
• Nehir ve göl suyu analizleri
• Yüzey suyu izleme
• Deniz suyu ve tuzluluk ölçümleri
• Havuz suyu kontrolleri
• Akvaryum ve su ürünleri yetiştiriciliği
• Soğutma suyu sistemleri
• Kazan suyu uygulamaları
• Ters ozmoz sistemleri
• Su yumuşatma sistemleri
• Durulama suyu kontrolleri
• Gıda ve içecek üretimi
• İlaç ve kozmetik üretimi
• Boya ve kaplama endüstrisi
• Galvaniz ve elektroliz banyoları
• Tarımsal sulama suyu
• Hidroponik besin çözeltileri
• Üniversite ve araştırma laboratuvarları
• Kalite kontrol laboratuvarları

Uygun Numune Örnekleri

• Şebeke suyu
• Kuyu suyu
• Kaynak suyu
• Göl ve nehir suyu
• Arıtma tesisi giriş ve çıkış suları
• Proses suyu
• Durulama suyu
• Soğutma suyu
• Kazan besleme suyu
• Havuz suyu
• Akvaryum suyu
• Deniz suyu
• Acı su
• Sulama suyu
• Besin çözeltileri
• Tuz çözeltileri
• Uygunluğu doğrulanmış endüstriyel sulu çözeltiler

Saf ve Ultra Saf Su Ölçümü

Cond 3110 cihazı 0,0 µS/cm’den başlayan bir gösterim aralığına sahip olsa da Set 1 içerisindeki TetraCon 325 sensörün alt ölçüm sınırı 1 µS/cm’dir.

Bu nedenle TetraCon 325:

• Saf su sistemlerinin genel kontrolünde kullanılabilir.
• Düşük iletkenlikli su ölçümlerinde dikkatli değerlendirilmelidir.
• Gerçek ultra saf su seviyelerindeki yaklaşık 0,055 µS/cm ölçümleri için uygun değildir.

Ultra saf su veya eser iletkenlik ölçümlerinde düşük hücre sabitine sahip WTW LR serisi iki elektrotlu iletkenlik sensörleri değerlendirilmelidir.

IP67 Korumalı Gövde

Cond 3110’un IP67 koruma sınıfı, cihazın toz girişine ve belirli koşullarda geçici suya daldırılmaya karşı korunduğunu ifade eder.

IP67 korumasının devam etmesi için:

• Sensör bağlantısı doğru şekilde yapılmalıdır.
• Pil bölmesi tamamen kapatılmalıdır.
• Contalar temiz ve hasarsız olmalıdır.
• Cihaz kimyasal çözelti içerisinde kullanılmamalıdır.
• Kullanım sonrasında gövde temizlenip kurulanmalıdır.

IP67 koruması, cihazın sürekli olarak su altında kullanılabileceği veya agresif kimyasallara dayanıklı olduğu anlamına gelmez.

Cond 3110 ile Cond 3310 Arasındaki Farklar

Yalnızca iletkenlik, tuzluluk ve sıcaklık ölçülmesi gereken rutin uygulamalarda Cond 3110 ekonomik ve kullanımı kolay bir seçenektir. TDS, özgül direnç, hafıza, otomatik veri kaydı veya bilgisayara veri aktarımı gerekiyorsa Cond 3310 tercih edilmelidir.

Standart Set İçeriği

WTW ProfiLine Cond 3110 Set 1, üretici kodu 2CA101 ile aşağıdaki bileşenlerden oluşur:

• 1 adet WTW ProfiLine Cond 3110 portatif iletkenlik ölçer
• 1 adet WTW TetraCon 325 dört elektrotlu iletkenlik sensörü
• 1 adet 1413 µS/cm, 25 °C iletkenlik standardı
• 1 adet elektrot standı
• 1 adet ölçüm beheri

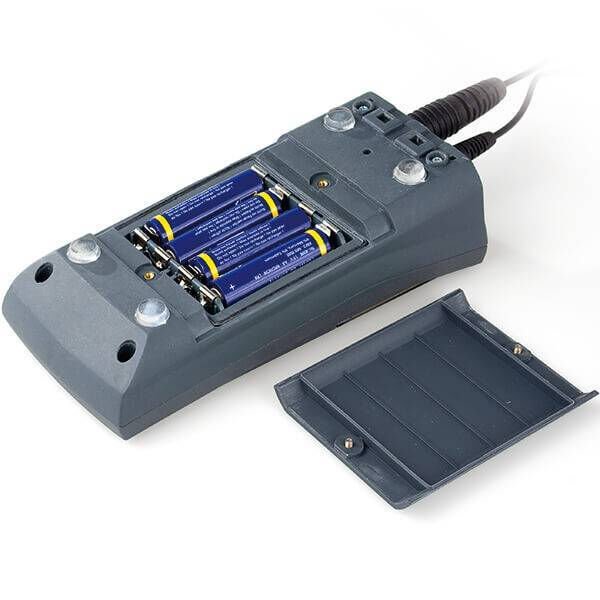

• 4 adet AA pil
• 1 adet taşıma çantası
• Kullanım belgeleri

İletkenlik standardının hacmi, sertifika kapsamı ve diğer aksesuarlar üretici veya tedarikçi tarafından güncellenebilir. Güncel paket içeriği sipariş öncesinde teklif üzerinden kontrol edilmelidir.

Kullanım Önerileri

1. TetraCon 325 sensör, cihazın su geçirmez 8 pin girişine bağlanır.
2. Sensörün temiz ve hasarsız olduğu kontrol edilir.
3. Gerekiyorsa 1413 µS/cm standart çözeltiyle hücre sabiti kontrol edilir.
4. Sensör saf suyla durulanır.
5. Numune temiz bir ölçüm kabına alınır.
6. Sensör en az 36 mm daldırılır.
7. Elektrot boşluklarında hava kabarcığı kalmadığı kontrol edilir.
8. Numune hafifçe karıştırılır.
9. Sensör ve numunenin sıcaklık dengesine ulaşması beklenir.
10. AutoRead göstergesi kararlı ölçümü belirttiğinde sonuç kaydedilir.
11. Farklı numuneler arasında sensör saf suyla durulanır.
12. Ölçüm sonrasında sensör temizlenerek uygun biçimde saklanır.

Temizlik ve Bakım

• Sensör her ölçüm serisinden sonra saf suyla durulanmalıdır.
• Grafit elektrot yüzeyleri sert cisimlerle çizilmemelidir.
• Elektrot boşluklarında numune kalıntısı bırakılmamalıdır.
• Yağlı numunelerde üreticinin önerdiği uygun temizleyici kullanılmalıdır.
• Kireç veya mineral kalıntıları uygun temizlik prosedürüyle giderilmelidir.
• Organik solvent kullanılmadan önce PPSU ve PEEK uyumluluğu kontrol edilmelidir.
• Sensör kablosu çekilmemeli ve keskin biçimde bükülmemelidir.
• Su geçirmez konnektör temiz ve kuru tutulmalıdır.
• Uzun süre kullanılmayacak sensör temiz ve kuru şekilde muhafaza edilmelidir.
• Hücre sabiti düzenli aralıklarla sertifikalı standart çözeltiyle kontrol edilmelidir.
• Kirlenen veya son kullanma tarihi geçen standart çözeltiler kullanılmamalıdır.

Kullanım Uyarıları

• TetraCon 325’in alt ölçüm sınırı 1 µS/cm’dir.
• Setin pratik üst ölçüm sınırı Cond 3110 nedeniyle 1000 mS/cm’dir.
• Gerçek ultra saf su ölçümleri için TetraCon 325 uygun değildir.
• Cihaz TDS veya özgül direnç ölçmez.
• Numune sensörü tamamen kapatmalı ve minimum 36 mm daldırma derinliği sağlanmalıdır.
• Grafit elektrotlar üzerinde hava kabarcığı bulunmamalıdır.
• Sensörün tamamı ve kablosu 80 °C’nin üzerindeki numunelere daldırılmamalıdır.
• Maksimum 2 bar basınç sınırı aşılmamalıdır.
• Kuvvetli kimyasallarda gövde ve elektrot uyumluluğu kontrol edilmelidir.
• nLF sıcaklık kompanzasyonu doğal su karakterindeki numuneler için geliştirilmiştir.
• Endüstriyel kimyasal çözeltilerde uygulamaya özgü sıcaklık katsayısı değerlendirilmelidir.
• Kullanılmış standart çözelti orijinal şişeye geri dökülmemelidir.
• Farklı numuneler arasında çapraz bulaşma önlenmelidir.
• NiMH şarj edilebilir piller cihaz içerisinde şarj edilmez.
• Pil değişimi öncesinde cihaz kapatılmalı ve gövde kurulanmalıdır.
• IP67 koruması için pil kapağı ve bağlantılar tamamen kapalı tutulmalıdır.

Sık Sorulan Sorular

WTW Cond 3110 hangi parametreleri ölçer?

Cihaz iletkenlik, IOT’ye göre tuzluluk ve sıcaklık ölçer. TDS ve özgül direnç ölçümü yapmaz.

Cond 3110’un iletkenlik ölçüm aralığı nedir?

Cihazın ölçüm aralığı 0,0 µS/cm–1000 mS/cm’dir. Set içerisindeki TetraCon 325 sensörün aralığı 1 µS/cm–2 S/cm olduğundan setin kullanılabilir ortak aralığı 1 µS/cm–1000 mS/cm’dir.

Setin sipariş kodu nedir?

WTW ProfiLine Cond 3110 Set 1’in üretici sipariş kodu 2CA101’dir.

TetraCon 325 sensörün ürün kodu nedir?

Standart 1,5 metre kablolu TetraCon 325 sensörün ürün kodu 301960’tır.

TetraCon 325 kaç elektrotludur?

TetraCon 325, dört grafit elektroda sahip bir iletkenlik sensörüdür.

Sıcaklık sensörü var mı?

Evet. TetraCon 325 içerisinde NTC 30 kΩ sıcaklık sensörü bulunur. Cihaz, sıcaklığı ölçer ve otomatik sıcaklık kompanzasyonunda kullanır.

Sensörün gövdesi epoksi midir?

TetraCon 325’in güncel versiyonunda PPSU şaft ve PEEK sensör başlığı kullanılır. Eski dokümanlarda epoksi gövde bilgisiyle karşılaşılabilir.

Ultra saf su ölçümünde kullanılabilir mi?

TetraCon 325’in alt sınırı 1 µS/cm olduğu için gerçek ultra saf su ölçümlerine uygun değildir. Bu uygulamalar için düşük hücre sabitli LR serisi sensör kullanılmalıdır.

Tuzluluk ölçer mi?

Evet. Cihaz IOT esaslarına göre 0,0–70,0 aralığında tuzluluk ölçümü yapar.

TDS ölçer mi?

Hayır. TDS ölçümü gerekiyorsa WTW ProfiLine Cond 3310 veya uygun bir multiparametre cihaz değerlendirilmelidir.

Veri hafızası veya USB bağlantısı var mı?

Hayır. Cond 3110 rutin ölçüm için geliştirilmiştir ve veri hafızası veya USB bağlantısı bulunmaz.

Cihaz su geçirmez mi?

Cond 3110 cihazı IP67 koruma sınıfına sahiptir. Korumanın geçerli olması için sensör bağlantısı ve pil bölmesi doğru şekilde kapatılmalıdır.

Pil ömrü ne kadardır?

Uygun alkalin piller ve normal kullanım koşullarında yaklaşık 1000 saate kadar çalışma süresi sağlar.

Kalibrasyon standardı sete dahil midir?

Evet. Set içerisinde 25 °C’de 1413 µS/cm değerine sahip iletkenlik standardı bulunur.

WTW Cond 3110 nereden alınır?

WTW ProfiLine Cond 3110 Set 1 için güncel fiyat, TetraCon 325 sensör, iletkenlik standartları, kalibrasyon hizmeti ve diğer aksesuarlar hakkında Sentez Laboratuvar – sentezlab.com üzerinden bilgi ve teklif talep edebilirsiniz.

Neden Sentez Laboratuvar?

Sentez Laboratuvar; iletkenlik ölçerler, çok parametreli su analiz cihazları, iletkenlik sensörleri ve kalibrasyon çözeltilerinin seçiminde numune türü, ölçüm aralığı ve veri kayıt ihtiyacına göre teknik değerlendirme sunar.

WTW Cond 3110 Set 1 için teklif isterken numunenin beklenen iletkenlik ve sıcaklık aralığını, saha veya laboratuvar kullanımını, gerekli kablo uzunluğunu ve kalibrasyon sertifikası ihtiyacını belirtmeniz doğru cihaz ve sensör kombinasyonunun belirlenmesini kolaylaştırır.
