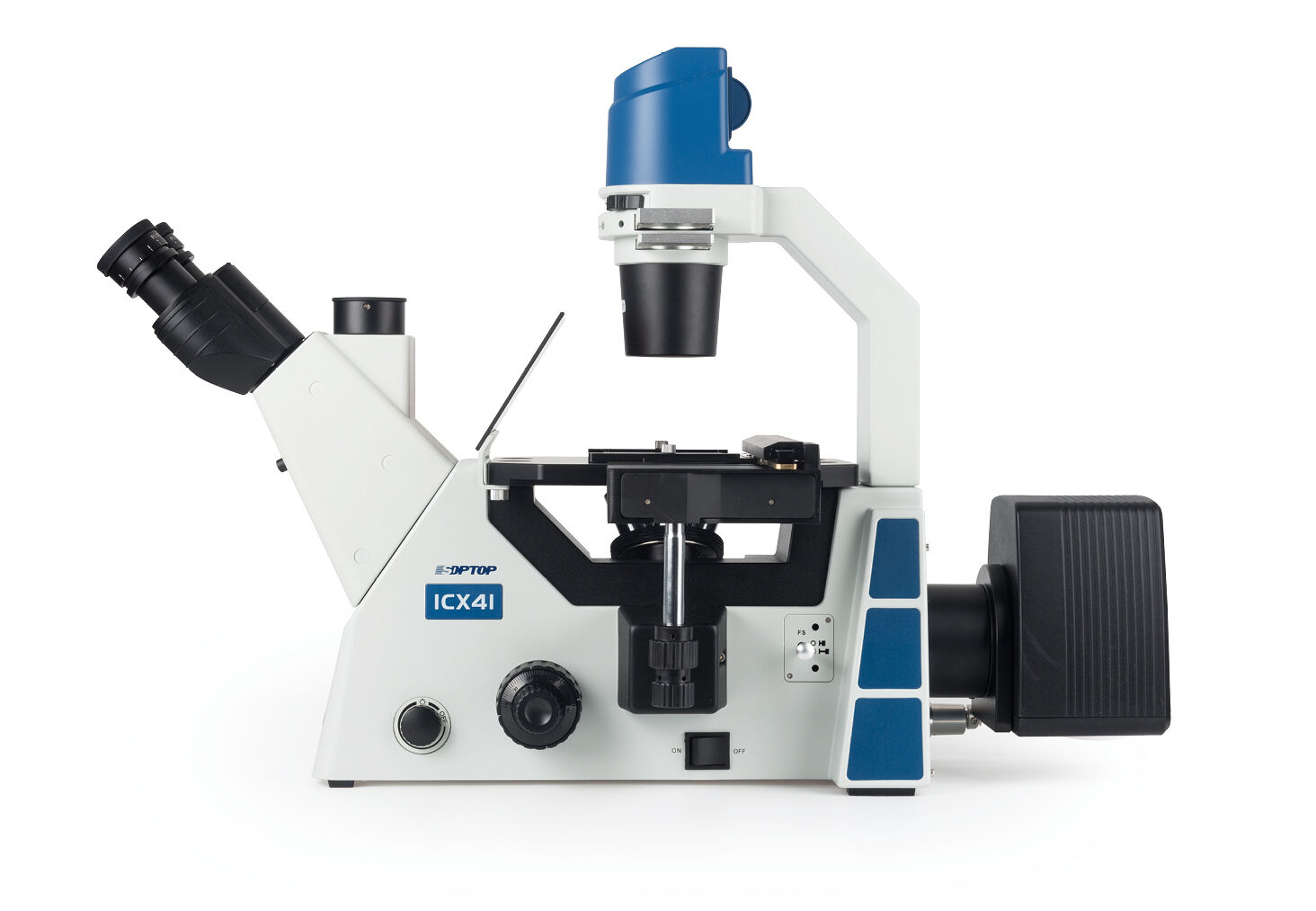

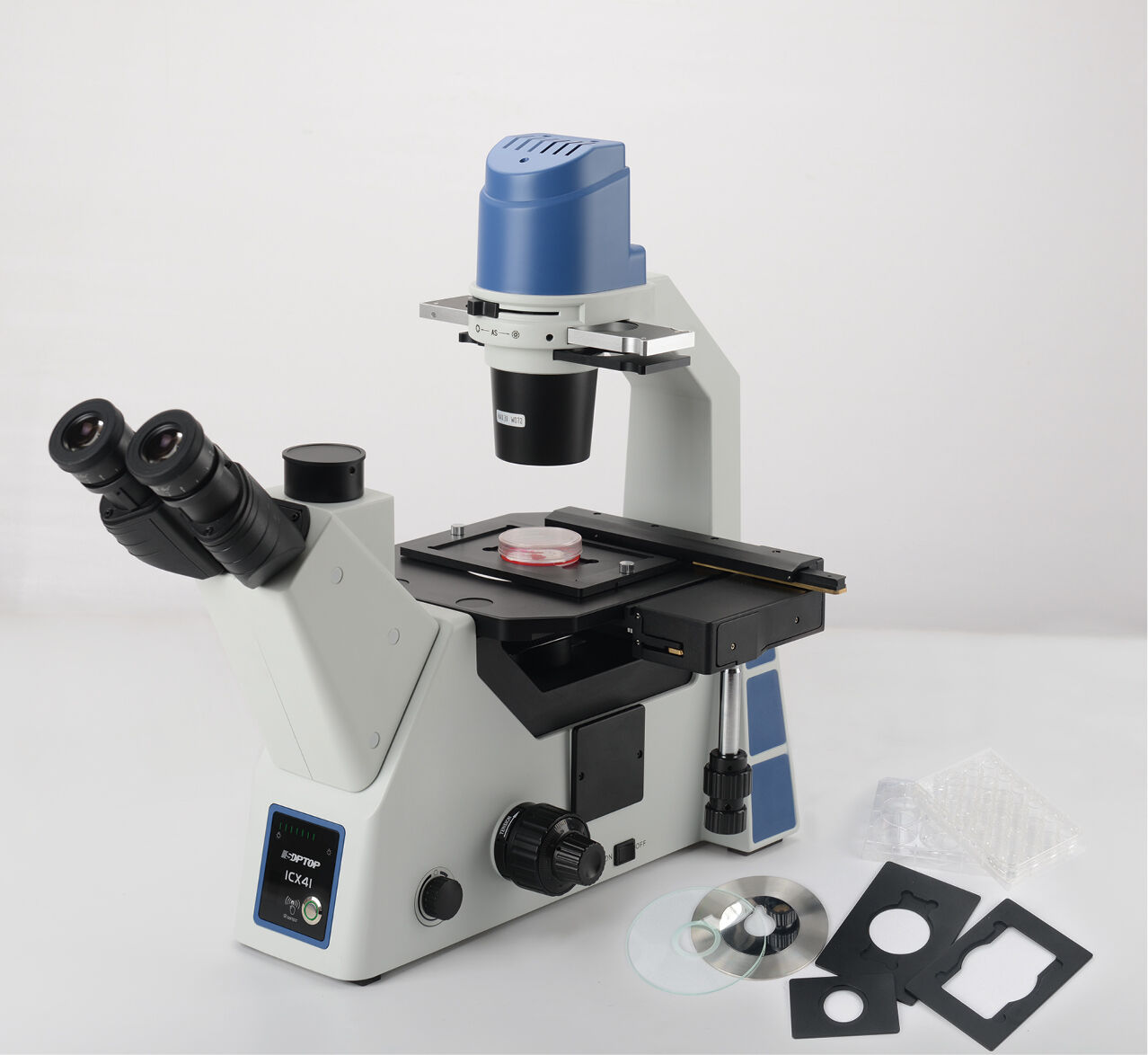

Soptop ICX41 Trinoküler İnvert Biyolojik Mikroskop – Faz Kontrast

Soptop ICX41 Trinoküler İnvert Biyolojik Mikroskop; hücre kültürlerinin, canlı hücrelerin ve boyanmamış biyolojik numunelerin kültür kabı içerisinden incelenmesi için geliştirilmiş, sonsuzluk renk düzeltmeli optik sisteme ve faz kontrast gözlem özelliğine sahip profesyonel bir invert mikroskoptur.

Standart olarak önerilen konfigürasyonda 4X, 10X ve 40X uzun çalışma mesafeli plan akromatik objektifler ile 20X faz kontrast objektif bulunur. PL10X/22 mm geniş görüş alanlı okülerlerle birlikte 40X, 100X, 200X ve 400X toplam büyütme seviyelerinde gözlem yapılabilir.

Trinoküler gözlem başlığı sayesinde numune aynı cihaz üzerinden hem okülerlerle incelenebilir hem de uygun kamera ve C-mount adaptörü kullanılarak görüntülenebilir. Geniş sabit tablası; Petri kapları, hücre kültür şişeleri, çok kuyucuklu plakalar ve farklı numune kapları için çeşitli tutucu seçenekleriyle kullanılabilir.

Yeni nesil aydınlatma sistemi, ayarlanabilir 5 W LED ışık kaynağı ve açıklık diyaframıyla farklı büyütmelerde parlak ve dengeli görüntü elde edilmesini destekler. ECO kızılötesi sensör sistemi ise kullanıcı cihazdan uzaklaştığında aydınlatmayı otomatik olarak kapatarak enerji tasarrufu sağlar.

Teknik Özellikler

Objektif revolveri, trinoküler ışık bölüşüm oranı, kamera adaptörü ve numune tutucuları sipariş edilen konfigürasyona göre değişebilir. Teklif kapsamı sipariş öncesinde kontrol edilmelidir.

Standart Objektif Konfigürasyonu

Standart önerilen sette 20X objektif faz kontrast tipindedir. Farklı objektif kombinasyonları sipariş öncesinde oluşturulabilir.

Objektiflerin Optik Özellikleri

Tabloda ICX41 ile kullanılabilen objektif ailesi gösterilmiştir. Bütün objektifler standart pakete dahil değildir.

Öne Çıkan Özellikler

• Sonsuzluk renk düzeltmeli optik sistem
• Trinoküler gözlem ve kamera bağlantısı
• 45° eğimli ve 360° dönebilen gözlem başlığı
• 50–75 mm gözler arası mesafe ayarı
• PL10X/22 mm geniş alanlı plan okülerler
• Diyoptri ayarlı yüksek göz noktalı oküler yapısı
• Standart 4X, 10X ve 40X LWD plan objektifler
• Standart 20X faz kontrast objektif
• 40X–400X toplam büyütme
• Canlı ve boyanmamış hücrelerin faz kontrast gözlemi
• 215 × 250 mm geniş sabit tabla
• Petri kabı ve kültür kaplarıyla kullanım
• 72 mm çalışma mesafeli kondenser
• 0,002 mm hassas ince odaklama
• Ayarlanabilir 5 W LED aydınlatma
• ECO kızılötesi enerji tasarruf sistemi
• Kullanılmadığında otomatik ışık kapatma
• Kamera ve görüntüleme sistemi eklenebilmesi
• Opsiyonel floresans sistemi
• Opsiyonel mekanik tabla ve numune tutucuları
• Yüksek rijitlikte alüminyum alaşımlı gövde
• Modüler ve genişletilebilir tasarım

İnvert Mikroskop Nedir?

İnvert mikroskopta objektifler tablanın altında, ışık kaynağı ve kondenser ise numunenin üst tarafında bulunur. Objektif, kültür kabının tabanından numuneye doğru bakar.

Bu yapı sayesinde hücreler:

• Petri kabından çıkarılmadan
• Hücre kültür şişesi içerisinde
• Çok kuyucuklu plakalarda
• Sıvı besiyeri içerisinde
• Canlılığını korurken
• Kültür kabının tabanına tutunmuş halde

incelenebilir.

Klasik dik biyolojik mikroskoplarda objektif numuneye yukarıdan yaklaşır. İnvert mikroskopta ise objektifin aşağıda bulunması, yüksek kenarlı kültür kaplarının ve sıvı numunelerin daha kolay gözlemlenmesini sağlar.

Soptop ICX41 Ne İşe Yarar?

Soptop ICX41, özellikle hücre kültürü çalışmalarında hücrelerin morfolojisini, yayılımını, yoğunluğunu ve kültür kabındaki genel durumunu gözlemlemek için kullanılır.

Cihaz aşağıdaki incelemeleri destekler:

• Hücrelerin kültür kabına tutunmasının kontrolü
• Hücre yoğunluğunun ve konfluens seviyesinin değerlendirilmesi
• Canlı ve ölü hücre görünümünün karşılaştırılması
• Hücre morfolojisindeki değişikliklerin incelenmesi
• Hücre çoğalmasının takip edilmesi
• Kontaminasyon belirtilerinin gözlemlenmesi
• Hücre hareketlerinin incelenmesi
• Boyanmamış hücrelerin faz kontrastla görüntülenmesi
• Kamera üzerinden fotoğraf ve video kaydı
• Opsiyonel floresans modülüyle işaretli hücrelerin incelenmesi

Mikroskobik gözlem tek başına mikrobiyolojik kontaminasyonu kesin olarak tanımlamaz. Şüpheli kültürler uygun mikrobiyolojik veya moleküler yöntemlerle doğrulanmalıdır.

Faz Kontrast Gözlem

Canlı hücrelerin büyük bölümü renksiz ve yarı saydamdır. Parlak alan gözleminde boyanmamış hücrelerle çevresindeki sıvı arasında yeterli kontrast oluşmayabilir.

Faz kontrast yöntemi, numuneden geçen ışığın fazındaki değişimleri parlaklık farklarına dönüştürür. Böylece boyama yapılmadan aşağıdaki yapıların daha belirgin görülmesine yardımcı olur:

• Hücre sınırları
• Çekirdek bölgesi
• Sitoplazmik yapılar
• Vakuoller
• Hücre uzantıları
• Hücrelerin kültür yüzeyine tutunma biçimi
• Hücre çoğalması ve morfolojik değişiklikler

ICX41’in standart önerilen konfigürasyonunda 20X faz kontrast objektif ve uyumlu faz kontrast sürgüsü bulunur. İhtiyaca göre 4X, 10X ve 40X faz kontrast objektif seçenekleri de değerlendirilebilir.

Trinoküler Başlığın Avantajı

Trinoküler başlık, iki gözlem tüpüne ek olarak kamera için üçüncü bir optik çıkış sunar.

Uygun kamera ve adaptör kullanıldığında:

• Mikroskobik görüntüler fotoğraflanabilir.
• Video kaydı yapılabilir.
• Bilgisayar ekranında canlı görüntü izlenebilir.
• Ölçüm ve görüntü analiz yazılımları kullanılabilir.
• Eğitim amaçlı görüntü paylaşılabilir.
• Deney aşamaları belgelenebilir.
• Hücre gelişimi farklı zamanlarda karşılaştırılabilir.

ICX41 için 0,35X, 0,5X, 0,65X ve 1X C-mount kamera adaptörleri kullanılabilir. Kamera sensör ölçüsüne uygun adaptör seçilmesi, görüş alanı ve görüntü ölçeği açısından önemlidir.

Mikroskop kamerası, C-mount adaptörü ve görüntü analiz yazılımı standart pakete dahil olmayabilir.

Sonsuzluk Renk Düzeltmeli Optik Sistem

Sonsuzluk düzeltmeli optik sistemde objektiften çıkan ışınlar, tüp merceğine ulaşana kadar paralel optik yol izler. Bu yapı, mikroskoba kamera, filtre ve farklı gözlem modüllerinin eklenmesini kolaylaştırır.

Renk düzeltmeli optik sistem:

• Renk sapmalarının azaltılmasını
• Görüş alanı boyunca daha dengeli görüntü elde edilmesini
• Farklı büyütmeler arasında görüntü kalitesinin korunmasını
• Kamera görüntülerinde renk doğruluğunun artırılmasını
• Modüler aksesuarların optik yola eklenmesini

destekler.

PL10X/22 mm Geniş Alanlı Okülerler

ICX41, standart olarak yüksek göz noktalı PL10X/22 mm plan oküler çiftiyle sunulur.

22 mm görüş alanı:

• Numunenin geniş bir bölümünün aynı anda incelenmesini
• Hücre kolonilerinin daha hızlı bulunmasını
• Kültür kabı içerisinde kolay yönlendirme yapılmasını
• Uzun gözlemlerde daha rahat çalışma sağlanmasını

destekler.

Okülerlerde diyoptri ayarı bulunur. Böylece kullanıcının iki gözü arasındaki odak farklılığı dengelenebilir. Gerektiğinde oküler mikrometresi de takılabilir.

Odaklama Sistemi

Cihaz, düşük konumlandırılmış koaksiyel kaba ve ince odak düğmelerine sahiptir. Bu tasarım, kullanıcı ellerini çalışma yüzeyinden fazla kaldırmadan odaklama yapmayı kolaylaştırır.

Odaklama sisteminin özellikleri:

• 9 mm toplam kaba hareket
• 6,5 mm yukarı hareket
• 2,5 mm aşağı hareket
• 0,002 mm ince odak hassasiyeti
• Ayarlanabilir odak gerginliği
• Üst hareket sınırlayıcı
• Numune kabı ve objektif temasını önlemeye yardımcı yapı

Geniş Numune Tablası

ICX41, 215 × 250 mm ölçülerinde sabit bir numune tablasına sahiptir. Geniş tabla, farklı boyutlardaki hücre kültür kaplarının yerleştirilmesine olanak verir.

Uygun tutucularla aşağıdaki numune kapları kullanılabilir:

• 35 mm Petri kapları
• Farklı çaplardaki kültür kapları
• Hücre kültür şişeleri
• Tek kullanımlık kültür kapları
• Çok kuyucuklu plakalar
• Standart mikroskop lamları
• Terasaki plakaları
• Cam tabanlı kültür kapları

Opsiyonel mekanik tabla, numunenin 120 × 80 mm aralığında kontrollü olarak hareket ettirilmesini sağlar.

Uzun Çalışma Mesafeli Kondenser

ICX41’de bulunan çıkarılabilir kondenserin sayısal açıklığı N.A. 0,3, çalışma mesafesi ise 72 mm’dir.

Uzun çalışma mesafesi:

• Yüksek kenarlı kültür kaplarının kullanılmasını
• Hücre kültür şişelerinin incelenmesini
• Çok kuyucuklu plakaların yerleştirilmesini
• Numune üzerinde daha geniş çalışma alanı bırakılmasını

kolaylaştırır.

Kondenser gerektiğinde çıkarılarak daha yüksek kültür kapları için ilave çalışma alanı oluşturulabilir. Görüntü kalitesinin uygulamaya göre değişebileceği dikkate alınmalıdır.

LED Aydınlatma ve ECO Sistemi

Ayarlanabilir 5 W LED ışık kaynağı, numunenin farklı büyütmelerde dengeli biçimde aydınlatılmasını sağlar. LED aydınlatma, klasik halojen lambalara kıyasla daha düşük ısı üretimi ve uzun kullanım ömrü sunar.

Cihazda bulunan ECO kızılötesi sensör sistemi:

• Kullanıcının mikroskop başındaki varlığını algılar.
• Kullanıcı belirli süre uzak kaldığında aydınlatmayı kapatır.
• Kullanıcı geri döndüğünde sistemi yeniden etkinleştirebilir.
• Gereksiz enerji tüketimini azaltır.
• LED kullanım ömrünün korunmasına yardımcı olur.

Otomatik kapanma süresi yaklaşık 30 dakikadır.

Modüler Gözlem Seçenekleri

ICX41’in modüler yapısı, temel parlak alan ve faz kontrast gözlemin ötesinde farklı uygulamalar için genişletilebilir.

Değerlendirilebilecek seçenekler:

• Faz kontrast
• Floresans
• Polarizasyon
• Karanlık alan
• Dijital görüntüleme
• Kamera bağlantısı
• Görüntü analiz yazılımı
• Mekanik hareketli tabla
• Farklı kültür kabı tutucuları
• Hücre işaretleme objektifi
• Akıllı telefon görüntüleme adaptörü

Floresans, polarizasyon ve karanlık alan modülleri standart ICX41 paketine dahil değildir. Gerekli optik parçalar ve aydınlatma sistemi ayrıca seçilmelidir.

Opsiyonel Floresans Sistemi

Floresans gözlem ihtiyacı bulunan uygulamalarda ICX41F invert floresans mikroskop konfigürasyonu değerlendirilmelidir.

ICX41F sisteminde:

• Yansımalı LED floresans aydınlatma
• 385 nm UV LED
• 470 nm mavi LED
• 560 nm yeşil LED
• UV1 floresans filtre seti
• B1 floresans filtre seti
• G1 floresans filtre seti
• Servo motor kontrollü filtre değiştirme
• Ön panelde aktif dalga boyu göstergesi

seçenekleri bulunabilir.

ICX41F; DAPI, Hoechst, FITC, GFP, Alexa Fluor 488, Cy3 ve Texas Red gibi uygun floresan işaretleyicilerle kullanılabilecek filtre konfigürasyonlarıyla hazırlanabilir.

Floresans görüntüleme için yalnızca filtre ve ışık kaynağı değil, uygulamaya uygun floresans objektifleri ve mikroskop kamerası da gerekebilir.

ICX41 ile ICX41F Arasındaki Fark

Kullanım Alanları

• Hücre kültürü laboratuvarları
• Canlı hücre gözlemleri
• Doku kültürü çalışmaları
• Hücre morfolojisi incelemeleri
• Konfluens değerlendirmesi
• Hücre çoğalma deneyleri
• Sitotoksisite çalışmaları
• İlaç geliştirme araştırmaları
• Kanser araştırmaları
• Kök hücre çalışmaları
• Biyoteknoloji laboratuvarları
• Moleküler biyoloji laboratuvarları
• Farmasötik araştırmalar
• Üniversite araştırma laboratuvarları
• Eğitim ve uygulama laboratuvarları
• Klinik araştırma laboratuvarları
• Veteriner araştırma laboratuvarları
• Gıda ve çevre biyoteknolojisi
• Kamera destekli hücre görüntüleme
• Opsiyonel floresans uygulamaları

Uygun Numune Örnekleri

• Adherent hücre kültürleri
• Süspansiyon hücreleri
• Canlı hücreler
• Boyanmamış hücreler
• Doku kültürü örnekleri
• Petri kabındaki mikroorganizmalar
• Kültür şişesindeki hücreler
• Çok kuyucuklu plakalar
• Hücre monolayerleri
• Hücre kolonileri
• Hücre-hücre etkileşimleri
• Hücre migrasyon deneyleri
• Transfeksiyon deneyleri
• Boyanmış preparatlar
• Floresan işaretli numuneler, uygun ICX41F konfigürasyonuyla

Kullanım Önerileri

1. Mikroskop sağlam, titreşimsiz ve düz bir laboratuvar tezgâhına yerleştirilir.
2. Kullanılacak kültür kabına uygun tabla parçası veya tutucu seçilir.
3. Numune kabı tabla üzerine dengeli şekilde yerleştirilir.
4. En düşük büyütmeli 4X objektifle gözleme başlanır.
5. LED aydınlatma uygun seviyeye ayarlanır.
6. Gözler arası mesafe ve diyoptri ayarı yapılır.
7. Kaba odak düğmesiyle görüntü bulunur.
8. İnce odak düğmesiyle görüntü netleştirilir.
9. Canlı ve boyanmamış hücrelerde 20X faz kontrast objektife geçilir.
10. Faz halkası, faz kontrast objektifle uyumlu konuma alınır.
11. Gerekirse merkezleme teleskobuyla faz halkası hizalanır.
12. Daha ayrıntılı gözlem için 40X objektif kullanılabilir.
13. Kamera kullanılacaksa uygun ışık yönlendirme ve kamera adaptörü seçilir.
14. Gözlem sonrasında numune çıkarılır ve tabla temizlenir.
15. Objektiflerin optik yüzeyleri uygun lens temizleme malzemesiyle korunur.

Kullanım Uyarıları

• Objektifler kültür kabının tabanına çarptırılmamalıdır.
• Kültür kabının taban kalınlığı kullanılan objektifle uyumlu olmalıdır.
• Numune veya kültür sıvısı objektiflerin üzerine dökülmemelidir.
• Faz kontrast objektifiyle uyumlu faz halkası kullanılmalıdır.
• Faz halkası gerektiğinde merkezleme teleskobuyla hizalanmalıdır.
• Kültür kapları tabla üzerinde dengeli biçimde sabitlenmelidir.
• LED aydınlatma gereğinden yüksek seviyede kullanılmamalıdır.
• Floresans aksesuarı bulunmayan standart ICX41, floresans mikroskop olarak değerlendirilmemelidir.
• Kamera ve C-mount adaptörü sensör ölçüsüne göre seçilmelidir.
• Optik yüzeylere çıplak elle dokunulmamalıdır.
• Objektifler aşındırıcı malzemelerle temizlenmemelidir.
• Gövde içerisine sıvı girmesi önlenmelidir.
• Temizlik öncesinde elektrik bağlantısı kesilmelidir.
• Cihaz doğrudan güneş ışığı, yoğun nem ve kimyasal buharlardan korunmalıdır.
• Taşıma sırasında gözlem başlığı ve çıkarılabilir parçalar güvenli biçimde sabitlenmelidir.

Standart Önerilen Konfigürasyon

• 1 adet Soptop ICX41 invert biyolojik mikroskop gövdesi
• 1 adet trinoküler gözlem başlığı
• 2 adet PL10X/22 mm geniş alanlı plan oküler
• 1 adet LWD sonsuzluk plan akromatik 4X objektif
• 1 adet LWD sonsuzluk plan akromatik 10X objektif
• 1 adet LWD plan faz kontrast 20X objektif
• 1 adet LWD sonsuzluk plan akromatik 40X objektif
• Faz kontrast sürgüsü
• Faz halkası merkezleme teleskobu
• N.A. 0,3 uzun çalışma mesafeli kondenser
• 215 × 250 mm sabit tabla
• Cam tabla parçası
• Metal tabla parçası
• 35 mm Petri kabı tutucusu
• Ayarlanabilir 5 W LED aydınlatma
• 100–240 V girişli harici güç adaptörü
• Kullanım belgeleri

Standart teslimat içeriği ülkeye, distribütöre ve sipariş edilen konfigürasyona göre değişebilir. Kamera, C-mount adaptörü, mekanik tabla, bilgisayar, görüntü analiz yazılımı ve floresans ekipmanları ayrıca sipariş edilebilir.

Opsiyonel Aksesuarlar

• 4X, 10X ve 40X faz kontrast objektifler
• 20X ve 60X plan akromatik objektifler
• PL15X/16 mm okülerler
• Oküler mikrometresi
• 120 × 80 mm hareket aralıklı mekanik tabla
• Tabla uzatma plakası
• Standart lam tutucusu
• Petri kabı tutucuları
• Terasaki plaka tutucusu
• Çok kuyucuklu plaka tutucuları
• Cam ve metal tabla parçaları
• Hücre işaretleme objektifi
• 0,35X C-mount kamera adaptörü
• 0,5X C-mount kamera adaptörü
• 0,65X C-mount kamera adaptörü
• 1X C-mount kamera adaptörü
• CMOS veya CCD mikroskop kamerası
• MvImage görüntü analiz yazılımı
• Akıllı telefon kamera adaptörü
• Yeşil kontrast filtresi
• Renk sıcaklığı dönüştürme filtresi
• Polarizasyon ekipmanları
• Karanlık alan ekipmanları
• LED floresans modülü
• B1, G1 ve UV1 floresans filtre setleri
• Floresans objektifleri

Sık Sorulan Sorular

Soptop ICX41 hangi numuneler için kullanılır?

Hücre kültürleri, canlı hücreler, boyanmamış numuneler, Petri kapları, kültür şişeleri ve çok kuyucuklu plakaların incelenmesi için kullanılır.

İnvert mikroskobun normal mikroskoptan farkı nedir?

İnvert mikroskopta objektifler numunenin altında bulunur. Böylece hücreler kültür kabından çıkarılmadan ve sıvı ortam içerisindeyken incelenebilir.

ICX41’in standart objektifleri nelerdir?

Standart önerilen konfigürasyonda 4X, 10X ve 40X LWD plan akromatik objektiflerle 20X LWD faz kontrast objektif bulunur.

Toplam büyütme aralığı nedir?

PL10X okülerlerle standart objektif kombinasyonu 40X, 100X, 200X ve 400X toplam büyütme sağlar.

Faz kontrast özelliği var mı?

Evet. Standart önerilen konfigürasyonda 20X faz kontrast objektif ve uyumlu faz kontrast sürgüsü bulunur.

Kamera bağlanabilir mi?

Evet. Trinoküler kamera çıkışına uygun 0,35X, 0,5X, 0,65X veya 1X C-mount adaptörü ve mikroskop kamerası bağlanabilir.

Kamera standart pakete dahil mi?

Hayır. Kamera, C-mount adaptörü ve görüntü analiz yazılımı genellikle ayrıca sipariş edilir.

Floresans gözlem yapılabilir mi?

Standart ICX41 parlak alan ve faz kontrast gözlem için hazırlanmıştır. Floresans çalışmaları için ICX41F konfigürasyonu veya uyumlu floresans modülü seçilmelidir.

Hangi kültür kapları kullanılabilir?

Uygun tabla parçalarıyla Petri kapları, hücre kültür şişeleri, çok kuyucuklu plakalar, Terasaki plakaları ve standart lamlar kullanılabilir.

Mikroskopta enerji tasarruf sistemi var mı?

Evet. ECO kızılötesi sensör sistemi, kullanıcı cihazdan uzaklaştığında aydınlatmayı otomatik olarak kapatabilir.

Kondenserin çalışma mesafesi nedir?

N.A. 0,3 uzun çalışma mesafeli kondenserin çalışma mesafesi 72 mm’dir.

Soptop ICX41 nereden alınır?

Soptop ICX41 trinoküler invert biyolojik mikroskop için güncel fiyat, kamera, faz kontrast objektifleri, mekanik tabla, kültür kabı tutucuları ve floresans seçenekleri hakkında Sentez Laboratuvar – sentezlab.com üzerinden bilgi ve teklif talep edebilirsiniz.

Neden Sentez Laboratuvar?

Sentez Laboratuvar; invert biyolojik mikroskoplar, faz kontrast sistemleri, mikroskop kameraları, objektifler ve hücre kültürü görüntüleme aksesuarlarının seçiminde uygulamaya göre teknik değerlendirme sunar.

Soptop ICX41 için teklif isterken kullanılacak kültür kabını, gerekli büyütme seviyelerini, faz kontrast ihtiyacını, kamera sensör ölçüsünü, görüntü analiz yazılımı ve floresans gereksinimini belirtmeniz doğru mikroskop konfigürasyonunun belirlenmesini kolaylaştırır.
