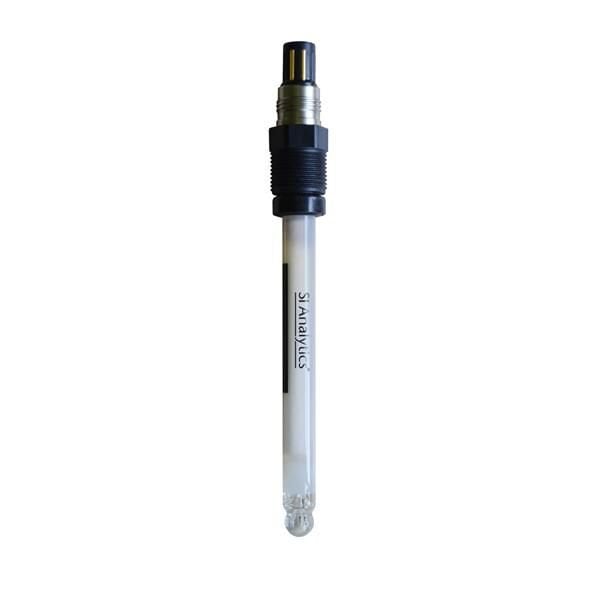

SI Analytics PL 81-120pHT VP Kombine pH Elektrodu 120 mm Pt1000 Kablo Hariç
SI Analytics PL 81-120pHT VP, proses uygulamalarında pH ve sıcaklığın birlikte izlenmesi için geliştirilmiş analog kombine pH elektrodudur. Dahili Pt1000 sıcaklık sensörü, 120 mm uzunluğundaki cam şaftı ve VP bağlantı başlığıyla uygun ölçüm sistemine bağlanır. 0–14 pH ve 0–130 °C çalışma aralıkları, endüstriyel sıvıların takibinde geniş bir kullanım alanı sunar. SILAMID® referans ve DuraLid referans sistemi, iki açık delikli bağlantıyla numuneyle temas eder.
Düşük bakım gerektiren PL 81-120pHT VP için referans elektrolitini yeniden doldurma işlemi gerekmez. Küresel H cam membranlı yapı, proses ölçümlerinde kullanılmak üzere tasarlanmıştır. Elektrot kablo hariç sunulur; ölçüm için uyumlu VP kablosu, Pt1000 girişini destekleyen cihaz ve uygun montaj armatürü ayrıca seçilmelidir. Modelin üretici sipariş numarası 285113550’dir.
Teknik Özellikler
|
Özellik |
Değer |
|
Marka / seri |
SI Analytics / ProcessLine |
|
Model |
PL 81-120pHT VP |
|
Üretici sipariş numarası |
285113550 |
|
Elektrot tipi |
Analog kombine pH elektrodu |
|
Ölçülen parametreler |
pH ve sıcaklık |
|
pH ölçüm aralığı |
0–14 pH |
|
Sıcaklık aralığı |
0–130 °C |
|
Sıcaklık sensörü |
Pt1000 |
|
Şaft uzunluğu / çapı |
120 mm / 12 mm |
|
Şaft malzemesi |
Cam |
|
Membran |
Küresel membran, H cam |
|
Referans yapısı |
SILAMID®; DuraLid referans sistemi |
|
Diyafram / bağlantı |
İki açık delikli bağlantı |
|
Elektrik bağlantısı |
VP vidalı bağlantı başlığı |
|
Montaj dişi |
Pg 13,5 |
|
Kablo |
Hariç; uygun VP kablosu ayrıca gerekir |
Ölçüm ve Bağlantı Sınırları
PL 81-120pHT VP, Pt1000 sensörlü sürümdür; Pt100 sensörlü PL 82 modelleriyle karıştırılmamalıdır. Kablo ucunun cihaza uyması kadar sıcaklık girişinin Pt1000 ile uyumu da kontrol edilmelidir. VP başlık, elektrodun kablosuz haberleştiği anlamına gelmez; sinyal aktarımı ayrı bir kablo üzerinden gerçekleşir.
PL 81-120pHT VP için belirtilen sıcaklık sınırı, kablo ve montaj armatürünün aynı koşulları desteklediğini tek başına göstermez. Sistemin tamamı proses sıcaklığı, basıncı ve kimyasal içeriği açısından değerlendirilmelidir. HF içeren numuneler için H camlı bu model yerine uygulamaya uygun elektrot araştırılmalıdır.
Yapı ve Öne Çıkan Özellikler
PL 81-120pHT VP, dahili Pt1000 sensörüyle pH ölçüm noktasında sıcaklık bilgisini de sağlar.
DuraLid katılaştırılmış referans elektroliti, elektrolit dolum ihtiyacını ortadan kaldırır.
İki delikli bağlantı tasarımı, kirlenme ve birikintiye bağlı tıkanma riskinin azaltılmasına yardımcı olur.
120 mm cam şaft ve Pg 13,5 diş, uygun proses armatürleriyle montajın değerlendirilmesini sağlar.
Ayrılabilir VP bağlantı, elektrot ve kablonun ayrı parçalar olarak seçilmesine olanak tanır.
Kullanım ve Doğrulama
PL 81-120pHT VP devreye alınmadan önce bağlantı düzeni ve cihaz ayarları kontrol edilir. Kalibrasyon, ölçüm cihazının talimatlarına göre taze pH tamponlarıyla yapılır; kontrol sıklığı numunenin kirletici etkisine ve çalışma koşullarına göre belirlenir. Cam membran ve açık bağlantı noktaları temiz tutulmalıdır.
PL 81-120pHT VP kuru bırakılmamalı; üreticinin uygun gördüğü saklama çözeltisinde korunmalıdır. Düşük bakım gerektirmesi temizlik ve kalibrasyon ihtiyacını kaldırmaz. Montaj yönü, armatür ve kablo bağlantısı için üretici talimatları esas alınır.
Paket İçeriği ve Ayrıca Gerekenler
1 adet PL 81-120pHT VP kombine pH elektrodu
Bağlantı kablosu hariç
Üretici teknik föyünde PL 81-120pHT VP için VP 6-19/05 kablo, 285129841 sipariş numarasıyla önerilir. Bu 5 m, açık uçlu kablonun cihaz tarafındaki bağlantısı ayrıca değerlendirilmelidir. Uyumlu ölçüm cihazı veya transmitter, montaj armatürü, tamponlar ve bakım çözeltileri paket kapsamında kabul edilmemelidir.
Kullanım Alanları
|
Uygulama |
Değerlendirme |
|
Endüstriyel proses sıvıları |
pH ve sıcaklığın birlikte izlenmesi |
|
Süspansiyon ve emülsiyonlar |
İki delikli bağlantı; numune ve temizlik koşulları değerlendirilir |
|
Su işleme ve nötralizasyon |
Uygun transmitter ve montaj sistemiyle proses kontrolü |
|
Mevcut ölçüm noktasında değişim |
Şaft boyu, VP kablo ve Pt1000 uyumu birlikte doğrulanır |
Sık Sorulan Sorular
Bu elektrot kablosuz çalışır mı
Hayır. PL 81-120pHT VP kablo hariç sunulan, VP başlıklı bir elektrottur. Çalışması için uygun bağlantı kablosu gerekir.
Pt100 cihaz girişine doğrudan bağlanabilir mi
PL 81-120pHT VP, Pt1000 sensör içerir. Cihazın Pt1000 seçeneği ve bağlantı düzeni doğrulanmadan uyumluluk varsayılmamalıdır.
130 °C sınırı otoklavlanabilir olduğu anlamına gelir mi
Çalışma sıcaklığı tek başına otoklav veya SIP uygunluğu göstermez. Böyle bir işlem gerekiyorsa ilgili yöntem için doğrulanmış elektrot konfigürasyonu seçilmelidir.
Sentez Laboratuvar ile Ürün Seçimi
PL 81-120pHT VP için teklif talebinizde cihaz veya transmitter modelini, kablo uzunluğunu ve montaj armatürünü Sentez Laboratuvar ile paylaşabilirsiniz. 285113550 ürün kodu, Pt1000 sensör ve 120 mm şaft bilgisi siparişin doğru konfigürasyonda hazırlanmasına yardımcı olur.
