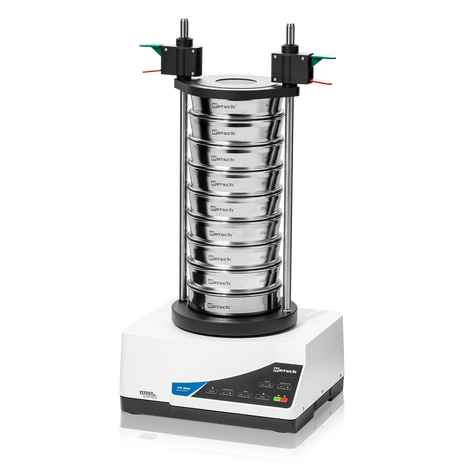

Retsch 30.032.0001 AS 200 Control Elek Sallama Cihazı

Retsch AS 200 Control Elek Sallama Cihazı; tozların, dökme malzemelerin ve süspansiyonların ayrılması, fraksiyonlanması ve partikül boyutu dağılımının belirlenmesi için geliştirilmiş, mikroişlemci kontrollü titreşimli elek sarsma cihazıdır. 20 µm–25 mm ölçüm aralığı, dijital genlik ve elek ivmesi kontrolü, kuru ve ıslak eleme desteğiyle araştırma, üretim ve kalite kontrol laboratuvarlarında tekrarlanabilir eleme sonuçları sağlar.

Patentli elektromanyetik sürücü, numuneye açısal ivmeli üç boyutlu fırlatma hareketi kazandırır. Bu hareket, numunenin elek yüzeyine eşit biçimde dağılmasını, açık elek alanının etkin kullanılmasını ve kısa sürede yüksek ayırma verimliliği elde edilmesini destekler.

AS 200 Control modelinde genlik, elek ivmesi, süre ve aralıklı çalışma parametreleri tamamen dijital olarak ayarlanır ve izlenir. 99 farklı standart çalışma prosedürünün (SOP) kaydedilebilmesi, rutin analizlerde aynı parametrelerin yeniden uygulanmasını kolaylaştırır.

Teknik Özellikler

Öne Çıkan Özellikler

• 20 µm–25 mm geniş ölçüm aralığı
• Kuru ve ıslak eleme uygulamalarına uygunluk
• Dijital 0,20–3,00 mm genlik ayarı
• 1,0–15,1 g arasında ayarlanabilir elek ivmesi
• Elektrik şebekesi frekansından bağımsız ivme kontrolü
• 99 farklı eleme programını kaydetme
• USB üzerinden bilgisayar ve EasySieve® bağlantısı
• Maksimum 3 kg numune kapasitesi
• Maksimum 6 kg elek seti taşıma kapasitesi
• 620 mm yüksekliğe kadar elek seti desteği
• 100, 200 ve 203 mm çaplı test elekleriyle kullanım
• Patentli elektromanyetik sürücü
• Numunenin elek yüzeyine eşit dağılımını sağlayan üç boyutlu hareket
• Düşük gürültülü ve bakım gerektirmeyen çalışma
• Kalibre edilebilir ölçüm ve kontrol sistemi
• EN 10204 2.2 test raporu
• DIN EN ISO 9001 kapsamında test ekipmanı izleme çalışmalarına uygun yapı

AS 200 Control Modelinin Avantajları

Retsch AS 200 Control, eleme parametrelerinin hassas biçimde kontrol edilmesi gereken kalite güvence uygulamaları için geliştirilmiştir. Mikroişlemci kontrollü ölçüm ve kontrol ünitesi, belirlenen titreşim yüksekliğinin çalışma boyunca sabit tutulmasına yardımcı olur.

Cihazda titreşim genliği yerine şebeke frekansından bağımsız elek ivmesi (g) de ayarlanabilir. Böylece farklı laboratuvarlarda veya farklı elektrik şebekesi koşullarında gerçekleştirilen analizlerin karşılaştırılabilirliği artırılır.

Kalibrasyon olanağı ve dijital parametre kontrolü, düzenli test ekipmanı takibinin gerektiği kalite yönetim sistemlerinde önemli avantaj sağlar.

Çalışma Prensibi

Retsch AS 200 serisinde kullanılan patentli elektromanyetik sürücü, elek setine dikey titreşim ile açısal hareketin birleşiminden oluşan üç boyutlu bir fırlatma hareketi uygular.

Bu hareket sırasında numune:

1. Elek yüzeyinden yukarı doğru hareket eder.
2. Açısal ivmenin etkisiyle elek yüzeyi üzerinde yer değiştirir.
3. Elek açıklığından geçebilecek büyüklükteki partiküller alt eleğe aktarılır.
4. Daha büyük partiküller üst eleklerde tutulur.
5. İşlem sonunda numune farklı tane boyutu fraksiyonlarına ayrılır.

Numunenin elek yüzeyine düzenli biçimde dağılması, elek açıklıklarının daha etkin kullanılmasını ve yüksek ayırma verimliliği elde edilmesini destekler.

Kuru ve Islak Eleme

AS 200 Control hem kuru hem de ıslak eleme uygulamalarında kullanılabilir.

Kuru eleme

Serbest akış gösteren tozların, granüllerin ve dökme malzemelerin tane boyutu analizinde kullanılır. Numune, farklı açıklıklara sahip test eleklerinden oluşan elek setinin üst bölümüne yerleştirilir.

Islak eleme

Süspansiyonların, aglomerasyon eğilimi gösteren numunelerin ve özellikle yaklaşık 45 µm’den küçük ince partiküllerin analizinde tercih edilebilir. Islak eleme uygulamalarında püskürtme nozullu kapak, çıkışlı toplama tavası ve havalandırma halkaları gibi uygun aksesuarlar kullanılmalıdır.

Islak eleme yapılabilmesi için gerekli kapak, toplama tavası ve bağlantı aksesuarları standart cihaz paketine dahil olmayabilir.

EasySieve® Yazılım Uyumluluğu

Entegre USB bağlantısı sayesinde AS 200 Control, opsiyonel Retsch EasySieve® yazılımı üzerinden bilgisayara bağlanabilir.

EasySieve® yazılımı aşağıdaki işlemleri destekler:

• Eleme işleminin bilgisayar üzerinden kontrol edilmesi
• Elek ve numune ağırlıklarının kaydedilmesi
• Partikül boyutu dağılımının hesaplanması
• Eleme sonuçlarının grafik ve tablo halinde değerlendirilmesi
• Ölçüm parametrelerinin belgelenmesi
• Analiz raporlarının hazırlanması
• Rutin analizlerin standartlaştırılması

Mevzuata tabi laboratuvar uygulamaları için EasySieve CFR yazılım seçeneği ayrıca değerlendirilebilir.

Kullanım Alanları

• Hammadde giriş kalite kontrolü
• Ara ürün ve son ürün kontrolleri
• Üretim proseslerinin izlenmesi
• Partikül boyutu dağılımı analizi
• Toz ve granül fraksiyonlama
• Araştırma ve geliştirme çalışmaları
• Standartlaştırılmış elek analizleri
• Üniversite ve araştırma laboratuvarları
• Üretim ve kalite kontrol laboratuvarları
• Tarım ve gıda laboratuvarları
• Kimya ve plastik endüstrisi
• Yapı malzemeleri ve çimento laboratuvarları
• Çevre ve geri dönüşüm uygulamaları
• Jeoloji, madencilik ve metalürji
• Cam ve seramik endüstrisi
• İlaç ve medikal ürün laboratuvarları

Uygun Numune Örnekleri

• Çimento klinkeri
• Çimento ve yapı malzemeleri
• Kum ve toprak numuneleri
• Mineraller ve cevherler
• Metal tozları
• Kimyasal ürünler
• Plastik granüller
• Gübreler
• Dolgu maddeleri
• Kahve
• Un ve tahıllar
• Tohumlar
• Kuruyemişler
• Deterjan ve yıkama tozları
• Seramik ve cam hammaddeleri
• Farmasötik tozlar

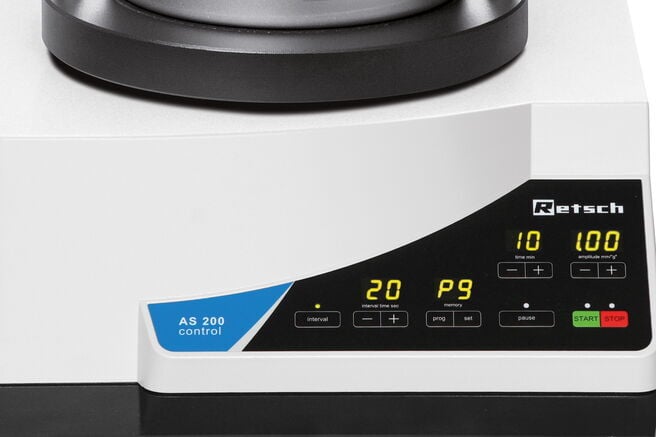

Programlanabilir Eleme Parametreleri

AS 200 Control üzerinde aşağıdaki çalışma parametreleri dijital olarak ayarlanabilir:

• Titreşim genliği
• Elek ivmesi
• Eleme süresi
• Aralıklı çalışma süresi
• Kesintisiz veya aralıklı çalışma modu

Sık kullanılan parametre kombinasyonları 99 farklı SOP olarak hafızaya alınabilir. Bu özellik, kullanıcıya ve vardiyaya bağlı farklılıkların azaltılmasına yardımcı olur.

Standart Teslimat Kapsamı

• Retsch AS 200 Control elek sallama cihazı
• 100–240 V, 50/60 Hz elektrik beslemesi
• EN 10204 2.2’ye göre test raporu
• Kullanım belgeleri

Sıkıştırma aparatı, test elekleri, elek kapağı, toplama tavası, ıslak eleme aksesuarları ve EasySieve® yazılımı ayrıca sipariş edilmelidir. Sipariş öncesinde teklif kapsamı kontrol edilmelidir.

Kullanım Önerileri

1. Analiz yöntemine uygun çap ve açıklık ölçülerine sahip test elekleri seçilir.
2. Elekler, açıklık ölçüsü en büyük olan üstte bulunacak şekilde sıralanır.
3. Toplama tavası elek setinin altına yerleştirilir.
4. Temsili numune tartılarak üst eleğe aktarılır.
5. Elek seti uygun sıkıştırma aparatıyla cihaza sabitlenir.
6. Genlik veya elek ivmesi, süre ve aralıklı çalışma parametreleri ayarlanır.
7. Eleme işlemi başlatılır.
8. İşlem sonunda her elekte kalan fraksiyon ayrı ayrı tartılır.
9. Partikül boyutu dağılımı manuel olarak veya EasySieve® yazılımıyla hesaplanır.
10. Elekler numunenin özelliklerine uygun yöntemle temizlenir.

Kullanım Uyarıları

• Cihaz bir öğütücü değil, partikülleri boyutlarına göre ayıran elek sallama cihazıdır.
• Maksimum 3 kg besleme miktarı aşılmamalıdır.
• Elek setinin toplam ağırlığı 6 kg’ı geçmemelidir.
• Uygun elek çapları 100, 200 ve 203 mm’dir.
• Gerçek ölçüm ve ayırma aralığı; numunenin özelliklerine, elek açıklıklarına ve çalışma parametrelerine bağlıdır.
• Elek seti uygun sıkıştırma aparatıyla güvenli biçimde sabitlenmelidir.
• Islak elemede yalnızca uyumlu kapak, toplama tavası ve bağlantı parçaları kullanılmalıdır.
• Kalite kontrol uygulamalarında sertifikalı ve düzenli olarak doğrulanan test elekleri tercih edilmelidir.
• Elekler aşırı doldurulmamalı; uygun numune yükü kullanılan standarda göre belirlenmelidir.
• Cihazın havalandırma açıklıkları kapatılmamalıdır.
• Temizlik ve bakım öncesinde cihazın elektrik bağlantısı kesilmelidir.
