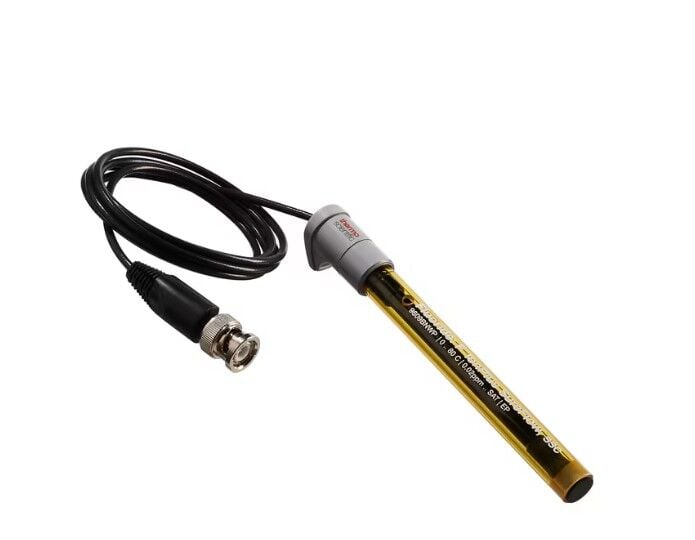

Thermo Scientific Orion 9609BNWP Kombine Florür Elektrodu
Thermo Scientific™ Orion™ 9609BNWP Florür Elektrodu, sulu çözeltilerdeki serbest florür iyonlarının hızlı, hassas ve ekonomik biçimde ölçülmesi için geliştirilmiş, katı hal sensörlü kombine iyon seçici elektrottur. 0,02 ppm’den doygunluğa kadar ölçüm aralığı, yeniden doldurulabilir referans sistemi ve temizlenebilir Sure-Flow™ bağlantısı sayesinde rutin su analizlerinden zorlu endüstriyel numunelere kadar geniş bir kullanım alanı sunar.
9609BNWP, ölçüm ve referans sistemini aynı gövdede birleştiren kombine elektrottur. Bu nedenle 9409BN ve 9409SC yarım hücre modellerinden farklı olarak ayrıca bir referans elektroduna ihtiyaç duymaz.
Thermo Scientific Orion florür elektrotları, TISAB çözeltileri, florür standartları ve uyumlu ISE ölçüm cihazları için güncel fiyat ve teklif taleplerinizi Sentez Laboratuvar üzerinden iletebilirsiniz.
Teknik Özellikler
|
Özellik |
Değer |
|
Marka |
Thermo Scientific™ Orion™ |
|
Ürün kodu |
9609BNWP |
|
İngilizce ürün adı |
Fluoride Ionplus Sure-Flow Solid-State Combination Electrode |
|
Ürün tipi |
Kombine florür iyon seçici elektrot |
|
Ölçülen parametre |
Serbest florür iyonu, F⁻ |
|
Sensör teknolojisi |
Katı hal florür seçici membran |
|
Ölçüm aralığı |
1 × 10⁻⁶ M’den doygunluğa |
|
PPM ölçüm aralığı |
0,02 ppm’den doygunluğa |
|
Tekrarlanabilirlik |
±%2 |
|
Elektrot direnci |
150–200 kΩ |
|
Referans sistemi |
Elektrot gövdesine entegre |
|
Bağlantı noktası |
Temizlenebilir Sure-Flow™ bağlantı |
|
Yeniden doldurulabilir |
Evet |
|
Dolum çözeltisi |
Orion 900061 Optimum Results A |
|
Konnektör |
Su geçirmez BNC |
|
Kablo uzunluğu |
1 metre |
|
Gövde malzemesi |
Epoksi |
|
Gövde çapı |
13 mm |
|
Elektrot uzunluğu |
110 mm |
|
Sürekli çalışma sıcaklığı |
0–80 °C |
|
Aralıklı çalışma sıcaklığı |
80–100 °C |
|
Minimum numune miktarı |
50 mL beher içerisinde yaklaşık 5 mL |
|
Kullanılacak cihaz |
İyon seçici elektrot girişli ISE veya pH/mV ölçüm cihazı |
|
Birim |
1 adet |
Düşük seviyeli florür ölçümlerinde numunenin pH değeri, iyonik kuvveti, sıcaklığı ve kompleks oluşturabilecek bileşenleri ölçüm sonucunu etkiler. Standartlar ve numuneler uygun TISAB çözeltisiyle hazırlanmalıdır.
Öne Çıkan Özellikler
- 0,02 ppm’den doygunluğa kadar geniş florür ölçüm aralığı
- Ayrı referans elektrodu gerektirmeyen kombine yapı
- Serbest florür iyonuna duyarlı katı hal sensör
- Temizlenebilir Sure-Flow™ bağlantı
- Yeniden doldurulabilir referans sistemi
- Su geçirmez BNC konnektör
- Dayanıklı epoksi gövde
- 1 metre elektrot kablosu
- Düşük seviyeli florür analizlerine uygunluk
- Zorlu ve tortulu numunelerde kolay temizlenebilme
- Doğrudan kalibrasyon, bilinen ekleme ve titrasyon yöntemlerinde kullanım
- Su, atık su, gıda, toprak ve endüstriyel numunelerde değerlendirme
- Çok sayıda standart analiz yöntemiyle kullanılabilen yapı
9609BNWP Kombine Elektrot ile 9409BN Yarım Hücre Arasındaki Fark
|
Model |
Elektrot yapısı |
Referans elektrot ihtiyacı |
Konnektör |
|
9609BNWP |
Kombine florür elektrodu |
Gerekmez |
Su geçirmez BNC |
|
9409BN |
Florür yarım hücresi |
Orion 900100 veya uygun referans gerekir |
BNC |
|
9409SC |
Florür yarım hücresi |
Orion 900100 veya uygun referans gerekir |
Vidalı kapak |
9609BNWP modelinde florür algılama elemanı ve referans sistemi aynı elektrot gövdesinde bulunur. Bu yapı daha az ekipmanla çalışmayı kolaylaştırır ve küçük numune hacimlerinde avantaj sağlar.

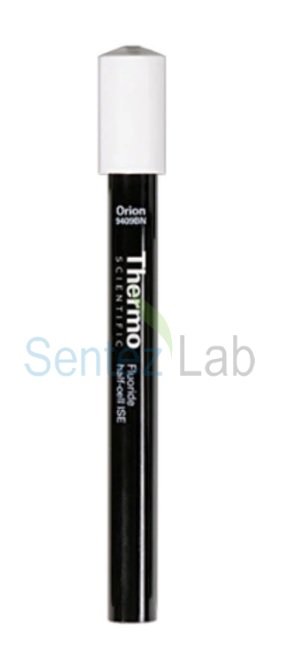

9409BN ve 9409SC modelleri ise yarım hücre elektrotlarıdır. Bu modeller tek başına ölçüm yapamaz ve Orion 900100 Sure-Flow tek bağlantılı referans elektrot gibi ayrı bir referans sistemiyle kullanılmalıdır.
Sure-Flow Bağlantının Avantajı
Geleneksel elektrot bağlantıları tortu, protein, yağ veya çökelti içeren numunelerde zamanla tıkanabilir. Orion Sure-Flow bağlantısı, elektrodun üst kapağına basılarak açılabilir ve dolum çözeltisinin bağlantı bölgesinden akması sağlanabilir.
Bu işlem:
- Tıkanan bağlantının temizlenmesine
- Elektrot potansiyelinin daha kararlı hale gelmesine
- Ölçüm sapmasının azaltılmasına
- Zorlu numuneler arasında daha kolay geçiş yapılmasına
- Elektrot bakım süresinin azaltılmasına yardımcı olur.
Temizleme işleminden sonra elektrot yalnızca Orion 900061 Optimum Results A dolum çözeltisiyle yeniden doldurulmalıdır.
TISAB Çözeltisi Neden Kullanılır?
Florür elektrodu, numunedeki toplam florür bileşiklerini değil, çözeltide serbest durumda bulunan florür iyonlarını algılar. Numunenin iyonik kuvveti, pH değeri ve alüminyum veya demir gibi kompleks oluşturabilen iyonlar serbest florür miktarını etkileyebilir.
TISAB çözeltisi:
- Numune ve standartların iyonik kuvvetini eşitler.
- Ölçüm için uygun pH koşullarının oluşturulmasına yardımcı olur.
- Alüminyum ve demir gibi iyonların florürle oluşturduğu komplekslerin etkisini azaltır.
- Standart ve numune sonuçlarının karşılaştırılabilirliğini artırır.
- Düşük seviyeli florür ölçümlerinde daha kararlı sonuç alınmasını destekler.
Standartlar ve numuneler aynı TISAB oranıyla hazırlanmalı ve ölçüm sırasında benzer sıcaklıkta olmalıdır.
Kullanım Alanları
- İçme suyunda florür analizi
- Atık su ve çevre suyu analizleri
- Yüzey ve yeraltı suları
- Baca gazı absorpsiyon çözeltileri
- Gıda ve içecek numuneleri
- Diş macunu ve ağız bakım ürünleri
- Diş ve kemik numuneleri
- Toprak ve mineral analizleri
- Kaplama banyoları
- Asidik numuneler
- Takviye edici gıdalar
- Doku ve biyolojik numuneler
- Endüstriyel kalite kontrol uygulamaları
- Araştırma ve geliştirme laboratuvarları
İlgili Standart ve Yöntemler
Orion 9609BNWP florür elektrodu, uygun numune hazırlama ve yöntem koşulları altında aşağıdaki standartlarda belirtilen florür ölçüm çalışmalarında kullanılabilir:
- ASTM D1179
- Standard Methods 4500-F C
- EPA SW-846 Method 9214
- ASTM D3761
- ISO 10359-1
- EN 16279
- ISO 4694
- EPA Method 13B
- EPA Method 14A
Bir elektrodun bu yöntemlerle uyumlu olması, analizin tek başına standart şartlarını karşıladığı anlamına gelmez. Kullanılan cihaz, kalibrasyon standartları, TISAB çözeltisi, numune hazırlama işlemi ve kalite kontrol prosedürleri ilgili metoda uygun olmalıdır.
Gerekli ve Önerilen Çözeltiler
Florür standartları
|
Ürün kodu |
Açıklama |
|
940906 |
0,1 M NaF florür standardı, 475 mL |
|
940907 |
100 ppm F⁻ florür standardı, 475 mL |
|
040908 |
TISAB II içeren 10 ppm F⁻ standardı, 475 mL |
|
040907 |
TISAB II içeren 2 ppm F⁻ standardı, 475 mL |
|
040906 |
TISAB II içeren 1 ppm F⁻ standardı, 475 mL |
TISAB çözeltileri
|
Ürün kodu |
Açıklama |
|
940909 |
TISAB II çözeltisi, 3,8 L |
|
940999 |
TISAB II çözeltisi, 4 × 3,8 L |
|
940911 |
TISAB III konsantresi, 475 mL |
Elektrot dolum çözeltisi
|
Ürün kodu |
Açıklama |
|
900061 |
Optimum Results A elektrot dolum çözeltisi, 5 × 60 mL |
9609BNWP elektrotla birlikte genellikle bir adet 60 mL Orion 900061 dolum çözeltisi sağlanır. Kesin teslimat kapsamı teklif ve sipariş öncesinde kontrol edilmelidir.
BNC ve USS Bağlantı Uyumluluğu
9609BNWP, su geçirmez BNC konnektöre sahiptir ve uygun BNC girişli ISE veya pH/mV ölçüm cihazlarına bağlanabilir.
Elektrot USS girişli belirli Orion Star cihazlarıyla kullanılacaksa 13-641-890 BNC–USS adaptörü gerekebilir. Adaptör bütün cihazlarda zorunlu değildir; sipariş öncesinde kullanılacak ölçüm cihazının tam modeline ve giriş tipine göre kontrol edilmelidir.
Kullanım Adımları
- Elektrodun gövdesini, kablosunu ve katı hal sensörünü kontrol edin.
- Elektrodu Orion 900061 dolum çözeltisiyle uygun seviyeye kadar doldurun.
- Elektrodu deiyonize suyla durulayın ve yüzeye zarar vermeden kurulayın.
- Uygun konsantrasyonlarda en az iki florür standardı hazırlayın.
- Standart ve numunelere yöntemde belirtilen oranda TISAB ekleyin.
- Standartların ve numunelerin aynı sıcaklıkta olmasını sağlayın.
- Elektrodu en düşük konsantrasyonlu standarttan başlayarak kalibre edin.
- Elektrodu numuneye daldırın ve çözeltiyi sabit hızda karıştırın.
- Ölçüm değeri kararlı hale geldiğinde sonucu kaydedin.
- Numuneler arasında elektrodu deiyonize suyla durulayın.
- Çalışma sonunda elektrodu temizleyerek üretici talimatlarına göre saklayın.
Bakım ve Kullanım Uyarıları
- Yalnızca Orion 900061 dolum çözeltisi kullanılmalıdır.
- Elektrot dolum deliği ölçüm sırasında açık tutulmalıdır.
- Sure-Flow bağlantı tıkanırsa elektrot kapağına basılarak bağlantı temizlenebilir.
- Standartlar ve numuneler aynı sıcaklıkta ölçülmelidir.
- Düşük seviyeli ölçümlerde plastik laboratuvar malzemeleri tercih edilebilir.
- Numune ile standartlarda aynı TISAB oranı kullanılmalıdır.
- Katı hal sensör yüzeyine metal veya aşındırıcı malzemeyle müdahale edilmemelidir.
- Elektrot uzun süre numune içerisinde bırakılmamalıdır.
- Florürün alüminyum, demir, silisyum ve hidrojenle oluşturabileceği kompleksler dikkate alınmalıdır.
- Yüksek pH ve düşük florür konsantrasyonlarında hidroksit iyonu girişim oluşturabilir.
- Kullanılacak BNC–USS adaptörü cihazın bağlantı tipine göre belirlenmelidir.
Sık Sorulan Sorular
9609BNWP ayrı bir referans elektrodu gerektirir mi?
Hayır. 9609BNWP, referans sistemini kendi gövdesinde bulunduran kombine florür elektrodudur.
Hangi modeller ayrı referans elektrodu gerektirir?
9409BN ve 9409SC yarım hücre florür elektrotları ayrı bir referans elektroduyla kullanılmalıdır. Bu modeller için Orion 900100 Sure-Flow tek bağlantılı referans elektrot değerlendirilebilir.
Elektrodun ölçüm aralığı nedir?
Elektrot 1 × 10⁻⁶ M’den doygunluğa, yaklaşık 0,02 ppm’den doygunluğa kadar serbest florür ölçümü için tasarlanmıştır.
TISAB kullanmak zorunlu mudur?
Rutin ve özellikle düşük konsantrasyonlu florür analizlerinde TISAB kullanılması gerekir. TISAB, pH ve iyonik kuvvet farklılıklarını kontrol ederek serbest florür ölçümünün güvenilirliğini artırır.
BNC–USS adaptörü ürünle birlikte alınmalı mı?
Adaptör yalnızca USS girişli ölçüm cihazları için gerekebilir. BNC girişli cihazlarda çoğunlukla doğrudan bağlantı yapılır. Cihaz modeli üzerinden uyumluluk kontrol edilmelidir.
