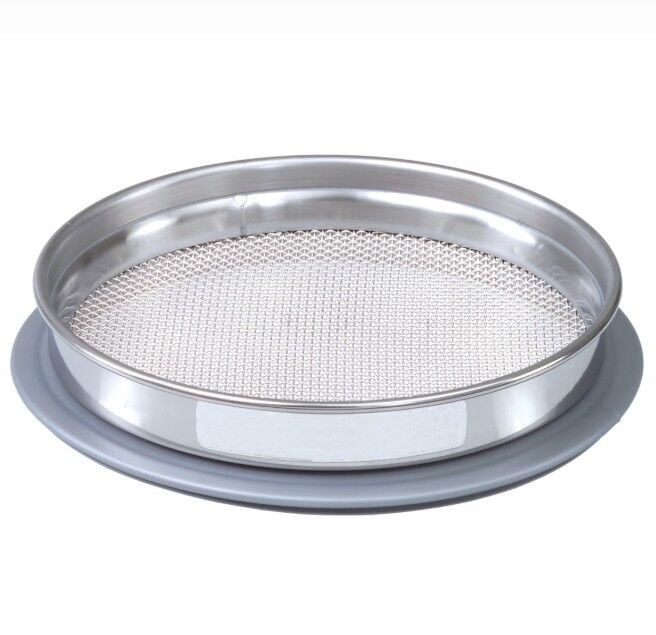

NEXOPART 206134752 Alpine Eleği 20 µm – A200 LS, 200 × 25 mm

NEXOPART 206134752 Alpine Eleği, çok ince tozların hava jetli eleme yöntemiyle partikül boyutu analizinde kullanılmak üzere geliştirilmiş 20 µm açıklıklı analiz eleğidir. Paslanmaz çelik çerçevesi, 200 mm çapı ve 25 mm nominal yüksekliğiyle eski tip Alpine 200 LS hava jetli elek analiz cihazları için uygundur.

DIN ISO 3310-1 standardına göre üretilen NEXOPART A200 LS analiz eleği, 0,020 mm nominal elek açıklığı sayesinde ince ve aglomerasyon eğilimi gösteren toz numunelerin ayrılması ve tane boyutu dağılımının belirlenmesi amacıyla kullanılabilir.

Bu ürün eski tip A200 LS/200 LS sistemleri için 200 × 25 mm ölçüsündedir. Yeni nesil e200 LS modellerinde kullanılan 203 × 28 mm eleklerle aynı değildir.

Teknik Özellikler

Öne Çıkan Özellikler

• 20 µm nominal elek açıklığı
• 0,020 mm açıklık değerinin doğrudan belirtilmesi
• Eski tip Alpine 200 LS cihazlarıyla kullanım
• A200 LS hava jetli analiz eleği tasarımı
• 200 mm elek çapı
• 25 mm nominal çerçeve yüksekliği
• Paslanmaz çelik çerçeve
• Dokuma tel örgü elek tabanı
• DIN ISO 3310-1 standardına uygun üretim
• Çok ince tozların partikül boyutu analizine uygunluk
• Aglomerasyon eğilimi gösteren numunelerde hava jetli eleme
• Laboratuvar ve endüstriyel kalite kontrol uygulamalarında kullanım
• Kolay temizlenebilen düzgün çerçeve yüzeyi
• Tekrarlanabilir elek analizlerini destekleyen hassas yapı

NEXOPART A200 LS Alpine Eleği Nedir?

NEXOPART A200 LS, Alpine tipi hava jetli elek cihazlarında kullanılmak üzere tasarlanmış özel bir analiz eleğidir. Geleneksel titreşimli elek cihazlarında birden fazla elek üst üste kullanılırken hava jetli eleme sistemlerinde analiz genellikle tek bir elek kullanılarak gerçekleştirilir.

Bu ürünün nominal açıklığı 20 µm, yani 0,020 mm’dir. Buradaki “w” değeri tel çapını değil, dokuma tel örgüdeki nominal elek açıklığını ifade eder.

20 µm açıklık, DIN ISO 3310-1 kapsamındaki ince dokuma tel örgü analiz eleklerinin alt ölçüm sınırlarından biridir. Bu nedenle eleğin kullanımı, çok ince numunelerde uygun hava akışı, numune miktarı ve eleme süresi seçilmesini gerektirir.

Hava Jetli Eleme Nasıl Çalışır?

Hava jetli eleme sistemlerinde elek altındaki döner yarıklı nozul, kontrollü hava akışını elek yüzeyine yönlendirir. Hava akışı, elek üzerindeki ince tozları hareketlendirerek aglomeraların dağılmasına yardımcı olur.

Eleme işlemi sırasında:

1. Numune 20 µm açıklıklı eleğin üzerine yerleştirilir.
2. Elek, hava jetli analiz cihazına sabitlenir.
3. Döner nozul, elek yüzeyine alttan hava uygular.
4. İnce partiküller hareketlenir ve birbirinden ayrılır.
5. 20 µm’den daha küçük veya elekten geçebilen partiküller vakum etkisiyle tel örgüden geçirilir.
6. Elek üzerinde kalan fraksiyon tartılarak veya yazılım üzerinden değerlendirilir.

Bu yöntem, mekanik titreşimle yeterince ayrılamayan ince ve kohezyon eğilimi gösteren tozlarda etkili eleme sağlar.

Eski Tip Alpine 200 LS Uyumluluğu

NEXOPART 206134752, eski tip Alpine 200 LS hava jetli analiz cihazları için kullanılan A200 LS sınıfında bir elektir. Çerçeve ölçüsü 200 mm çap ve 25 mm nominal yüksekliktir.

Yeni nesil NEXOPART e200 LS sistemlerinde farklı elek ölçüleri ve otomatik tanıma özellikleri bulunabilir. Bu nedenle sipariş öncesinde cihazın model etiketi ve elek yuvası kontrol edilmelidir.

A200 LS ile e200 LS elekleri fiziksel ölçü ve cihaz uyumluluğu açısından aynı ürün değildir.

DIN ISO 3310-1 Standardı

DIN ISO 3310-1, metal dokuma tel örgülü analiz eleklerinin teknik gerekliliklerini ve kontrol yöntemlerini tanımlar. Standart; nominal elek açıklıkları, tel örgü yapısı, boyutsal kontroller ve analiz eleğinin uygunluğuyla ilgili gereklilikleri kapsar.

NEXOPART 206134752 analiz eleği, 20 µm nominal açıklıklı dokuma tel örgü yapısıyla DIN ISO 3310-1 standardına göre üretilmiştir.

Standard kalite ürünlerde sağlanan belge kapsamı sipariş öncesinde kontrol edilmelidir. Kalibrasyon veya ayrıntılı ölçüm sertifikası gereken kalite sistemlerinde talep edilen sertifika türü ayrıca belirtilmelidir.

Kullanım Alanları

• İnce tozların partikül boyutu analizi
• Hava jetli elek analizi
• 20 µm altı ve üstü fraksiyonların ayrılması
• Farmasötik tozların kontrolü
• Kimyasal hammaddelerin tane boyutu analizi
• Pigment ve boya tozlarının analizi
• Mineral ve maden numuneleri
• Çimento ve yapı malzemeleri
• Seramik hammaddeleri
• Metal tozları
• Plastik ve polimer tozları
• Gıda tozları
• Kozmetik hammaddeleri
• Kalite kontrol laboratuvarları
• Araştırma ve geliştirme çalışmaları
• Üretim proseslerinin izlenmesi

20 Mikron Elek Seçiminde Dikkat Edilmesi Gerekenler

20 µm gibi ince elek açıklıklarında numunenin nemi, elektrostatik yükü, partikül şekli ve aglomerasyon eğilimi sonucu önemli ölçüde etkileyebilir.

Analiz öncesinde:

• Numunenin yönteme uygun şekilde hazırlanması
• Temsili numune miktarının belirlenmesi
• Eleme süresinin standarda göre ayarlanması
• Vakum seviyesinin kontrol edilmesi
• Elek yüzeyinin temiz ve hasarsız olması
• Numunenin nem almamasının sağlanması
• Gerekirse numunenin koşullandırılması

önerilir.

Nominal elek açıklığı, partikülün geometrik çapıyla her koşulda birebir ayrım yapılacağı anlamına gelmez. Partikül şekli ve eleme koşulları geçiş davranışını etkileyebilir.

Kullanım Şekli

1. Eleğin cihazla fiziksel uyumluluğu kontrol edilir.
2. Tel örgü yüzeyinin temiz ve hasarsız olduğu doğrulanır.
3. Elek boş olarak tartılır veya cihaz yöntemine göre tanımlanır.
4. Yöntemde belirtilen miktarda temsili numune elek üzerine aktarılır.
5. Elek, Alpine 200 LS cihazına uygun biçimde yerleştirilir.
6. Kapak kapatılarak vakum ve eleme süresi ayarlanır.
7. Hava jetli eleme işlemi başlatılır.
8. İşlem sonunda elek üzerinde kalan fraksiyon tartılır.
9. Sonuç, başlangıç numune miktarı ve kalan fraksiyon dikkate alınarak hesaplanır.
10. Elek, tel örgüye zarar vermeyecek uygun yöntemle temizlenir.

Temizlik ve Saklama

• Elek yüzeyindeki gevşek tozlar düşük basınçlı hava veya uygun yumuşak fırçayla uzaklaştırılabilir.
• 20 µm tel örgüye sert fırça, keskin cisim veya aşırı basınç uygulanmamalıdır.
• Islak temizlik yapılacaksa numune ve elek malzemesiyle uyumlu temizleme sıvısı seçilmelidir.
• Temizleme sonrasında elek tamamen kurutulmalıdır.
• İnce tel örgü yüzeyine doğrudan elle temas edilmemelidir.
• Elek kullanılmadığında kuru, temiz ve darbelerden korunan bir ortamda saklanmalıdır.
• Ultrasonik temizlik yalnızca üreticinin önerdiği süre ve koşullarda uygulanmalıdır.

Kullanım Uyarıları

• Ürün eski tip Alpine 200 LS cihazları için hazırlanmıştır.
• Sipariş öncesinde cihaz modeli ve elek yuvası ölçüsü doğrulanmalıdır.
• Yeni nesil e200 LS için kullanılan 203 × 28 mm eleklerle karıştırılmamalıdır.
• Elek açıklığı 0,020 mm, yani 20 µm’dir.
• Elek açıklığı değeri tel çapı olarak yorumlanmamalıdır.
• Elek yalnızca uyumlu hava jetli analiz cihazıyla kullanılmalıdır.
• Hava jetli eleme için uygun vakum veya emiş sistemi gereklidir.
• Aşırı numune yükü elek yüzeyini kapatarak ayırma verimini düşürebilir.
• Hasarlı, gevşemiş veya deforme olmuş tel örgüyle analiz yapılmamalıdır.
• İnce elek yüzeyi sert fırça, yüksek basınç veya keskin aletlerle temizlenmemelidir.
• Kritik kalite kontrol uygulamalarında eleğin periyodik olarak kontrol edilmesi önerilir.
• Sertifika gereksinimi varsa sipariş sırasında belge türü ayrıca belirtilmelidir.
