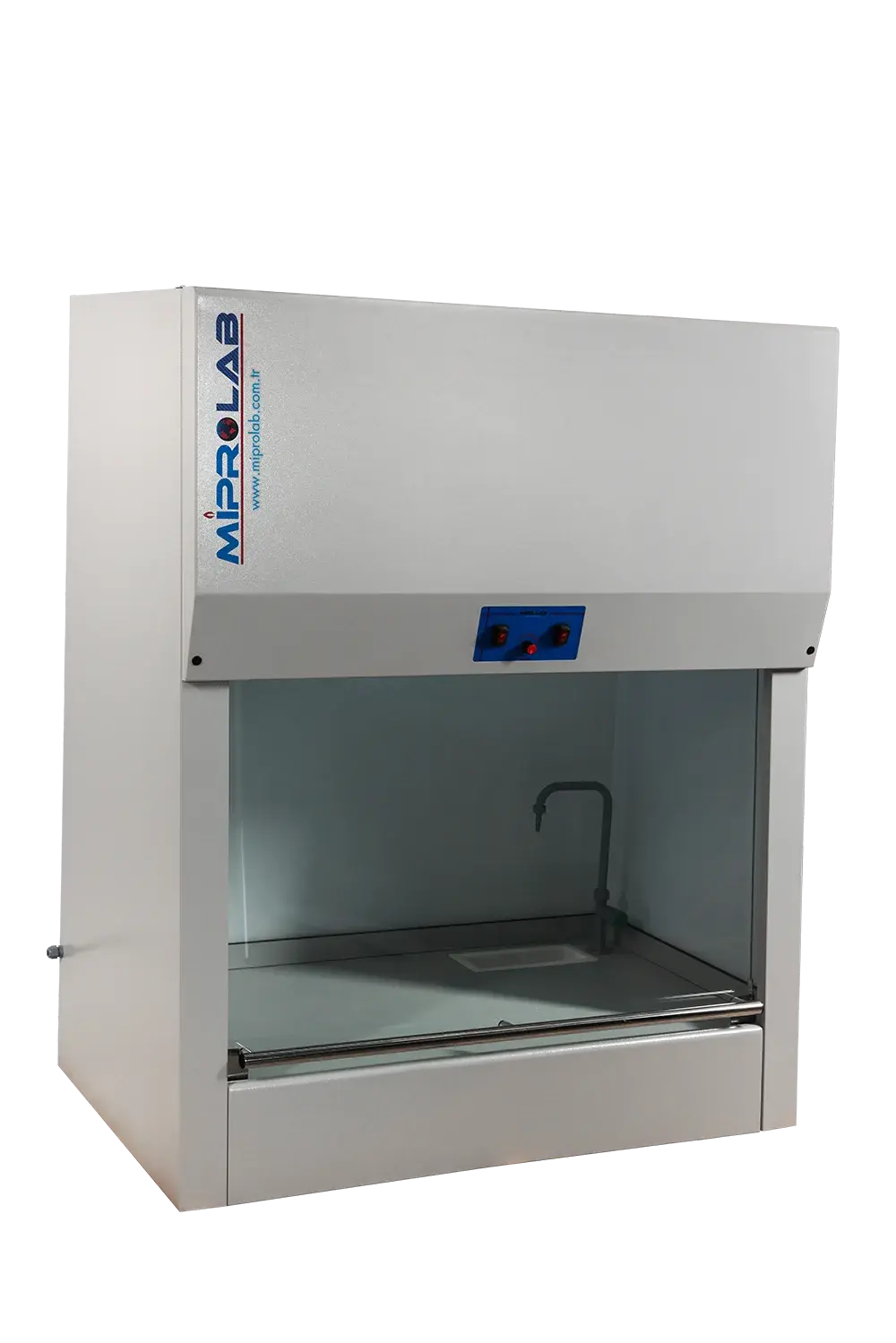

Miprolab MFH-120 Çeker Ocak – 1200 mm

Miprolab MFH-120 Çeker Ocak; laboratuvar testleri ve kimyasal işlemler sırasında oluşan gazların, ısının, asit buharlarının ve kokuların kontrollü şekilde emilerek uygun egzoz hattına yönlendirilmesi için tasarlanmış 1200 mm genişliğinde laboratuvar çeker ocağıdır.

Asit ve kimyasal buharlara uygun malzeme seçenekleri, temperli giyotin ön camı, ayarlanabilir emiş sistemi ve elektrostatik fırın boyalı dış gövdesi sayesinde kullanıcı ile çalışma alanı arasında fiziksel bir koruma bariyeri oluşturur. Kimyasal buharların laboratuvar ortamına yayılmasının azaltılmasına ve daha kontrollü bir çalışma alanı meydana getirilmesine yardımcı olur.

MFH-120 modeli; laboratuvar tezgâhı üzerine yerleştirilebilir, metal profil sehpa üzerine kurulabilir veya özel alt dolapla birlikte yapılandırılabilir. PP evye, su ve gaz fittingleri, dijital hava akış göstergesi, otomatik ön cam ve dokunmatik ekran gibi bileşenler uygulamaya göre opsiyonel olarak eklenebilir.

Miprolab MFH-120 çeker ocak için güncel fiyat, fan seçimi, çalışma yüzeyi, evye, batarya, profil sehpa, alt dolap ve kurulum seçenekleri hakkında Sentez Laboratuvar üzerinden bilgi ve teklif talep edebilirsiniz.

Teknik Özellikler

Çalışma yüzeyi, iç kaplama, fan, evye, fitting, sehpa ve dolap seçenekleri siparişe göre değişebilir. Teklifte standart cihaz kapsamı ile opsiyonel bileşenler ayrı ayrı belirtilmelidir.

Öne Çıkan Özellikler

• 1200 mm nominal kabin genişliği
• 1160 × 1000 × 660 mm iç çalışma alanı
• Temperli ve çerçeveli giyotin ön cam
• Elektrostatik fırın boyalı dış metal gövde
• Asitlere dayanıklı çalışma yüzeyi seçenekleri
• PVC, PP ve paslanmaz çelik iç yapı seçenekleri
• Kademeli olarak ayarlanabilen emiş sistemi
• Ön panelde fan hız kontrolü
• Asit ve asit buharına dayanıklı fan seçenekleri
• Floresan kabin aydınlatması
• İç panelde iki adet 220 V priz
• Tezgâh üstü kullanım seçeneği
• Metal profil sehpa üzerine kurulum
• Özel malzeme dolabıyla kullanım
• Opsiyonel PP evye ve su bataryası
• Opsiyonel gaz ve yanıcı gaz fittingleri
• Opsiyonel dijital hava akış göstergesi
• Opsiyonel kabin sıcaklık göstergesi
• Opsiyonel otomatik açılan ön cam
• 4,3, 5,5 ve 7,2 inç ekran seçenekleri
• Özel ölçü ve konfigürasyonda üretim

Miprolab MFH-120 Çeker Ocak Ne İşe Yarar?

Kimyasal işlemler sırasında oluşan zararlı veya rahatsız edici buharların doğrudan laboratuvar ortamına yayılması çalışan sağlığını ve ortam güvenliğini olumsuz etkileyebilir. Miprolab MFH-120 çeker ocak, çalışma alanındaki havayı emerek buharların uygun kanal sistemi üzerinden laboratuvar dışına tahliye edilmesine yardımcı olur.

Çeker ocak özellikle aşağıdaki risklerin kontrolünde kullanılabilir:

• Asit buharları
• Kimyasal gaz ve kokular
• Uçucu çözücü buharları
• Isı oluşturan laboratuvar işlemleri
• Reaktif hazırlama sırasında oluşan buharlar
• Numune parçalama ve çözündürme işlemleri
• Kimyasal aktarım sırasında oluşabilecek sıçramalar

Temperli giyotin cam, kullanıcı ile kimyasal işlem arasında fiziksel bir bariyer oluşturur. Emiş sistemi ise kabin içerisindeki havayı kontrollü olarak egzoz hattına yönlendirir.

Çeker ocak tek başına bütün kimyasal riskleri ortadan kaldırmaz. Kullanılacak kimyasallar, proses sıcaklığı, buhar miktarı, fan kapasitesi, kanal tasarımı ve laboratuvarın taze hava dengesi birlikte değerlendirilmelidir.

Sağlam Aspirasyon Kabini

MFH serisi çeker ocaklarda çalışma alanının kullanılacak kimyasallara dayanıklı şekilde yapılandırılabilmesi için farklı malzeme seçenekleri sunulur.

Çalışma yüzeyi seçenekleri:

• Aside dayanıklı kompakt malzeme
• Grapol çalışma yüzeyi
• Endüstriyel seramik yüzey

İç kabin seçenekleri:

• PVC
• Polipropilen
• Paslanmaz çelik
• Elektrostatik fırın boyalı sac

Doğru iç kaplama ve çalışma yüzeyi, kullanılacak kimyasallara göre seçilmelidir. Bir malzemenin genel olarak aside dayanıklı olması bütün asitlere, çözücülere ve çalışma sıcaklıklarına uygun olduğu anlamına gelmez.

Özellikle yüksek sıcaklıkta asit çalışmaları, hidroflorik asit, perklorik asit, kuvvetli oksitleyiciler ve yoğun organik çözücüler için malzeme uyumluluğu ayrıca değerlendirilmelidir.

Temperli Giyotin Ön Cam

Miprolab MFH-120 modelinin ön bölümünde çerçeveli ve dikey hareket eden giyotin tip temperli cam bulunur. Ön cam, kullanıcı ile kabin içerisindeki kimyasal işlem arasında koruyucu bir bariyer oluşturur.

Giyotin camın çalışma sırasında mümkün olan en düşük güvenli seviyede tutulması:

• Buharların kabin içerisinde tutulmasını destekler.
• Kullanıcının yüz ve üst gövde bölgesini korumaya yardımcı olur.
• Kabin açıklığındaki hava akışının daha düzenli olmasını sağlar.
• Sıçrama ve küçük ölçekli reaksiyonlara karşı fiziksel bariyer oluşturur.
• Gereksiz derecede büyük ön açıklığın meydana gelmesini önler.

Ön camın tamamen açık bırakılması, kabin yüzeyindeki hava hızını azaltabilir ve buharların laboratuvara kaçma riskini artırabilir.

Temperli ön cam patlamaya dayanıklı güvenlik kalkanı değildir. Patlama, yüksek basınç veya şiddetli reaksiyon riski bulunan işlemlerde özel koruma sistemleri kullanılmalıdır.

Ayarlanabilir Emiş Sistemi

MFH-120 çeker ocakta fan hızı kademeli olarak ayarlanabilir. Hız kontrol ünitesi ile açma ve kapama anahtarı cihazın ön panelinde bulunur.

Üretici kataloğunda:

• Motor devri 2650 dev/dak
• 1000–5000 m³ sınıfında fan seçenekleri
• Asitlere dayanıklı PVC fan
• Asit ve asit buharına dayanıklı PP yapılı emiş motoru
• Opsiyonel PP fan

bilgileri yer almaktadır.

Gerekli hava debisi yalnızca kabin genişliğine göre belirlenmemelidir. Aşağıdaki koşullar fan performansını doğrudan etkiler:

• Egzoz kanalının çapı
• Kanalın toplam uzunluğu
• Dirsek ve bağlantı sayısı
• Kanal içerisindeki basınç kayıpları
• Fanın yerleştirileceği konum
• Bina dışı tahliye yüksekliği
• Ön camın çalışma açıklığı
• Laboratuvarın taze hava kapasitesi
• Ortamın negatif veya pozitif basıncı
• Aynı hatta bağlı diğer cihazlar

Katalogda fan değeri “1000–5000 m³” şeklinde verilmiştir. Seçilecek fanın gerçek debisi, basınç kapasitesi ve saatlik hava miktarı proje aşamasında Miprolab veya yetkili teknik birimle doğrulanmalıdır.

Elektrik ve Aydınlatma Donanımı

Miprolab MFH-120, 220 V ve 50 Hz elektrik beslemesiyle çalışır. Kabin aydınlatması floresan lamba ile sağlanır. İç panelde iki adet elektrik prizi bulunur.

İç prizler aşağıdaki laboratuvar ekipmanlarının kullanılmasını kolaylaştırabilir:

• Isıtıcılı manyetik karıştırıcı
• Küçük laboratuvar karıştırıcısı
• Isıtma tablası
• Hassas olmayan yardımcı ekipmanlar
• Uygun elektriksel güvenlik sınıfındaki cihazlar

Standart prizlerin patlamaya karşı korumalı veya ATEX sertifikalı olduğu belirtilmemiştir. Yanıcı ve patlayıcı solvent buharlarının oluşabileceği işlemlerde iç prizler kullanılmadan önce elektriksel risk değerlendirmesi yapılmalıdır.

Kurulum Seçenekleri

Miprolab MFH-120 farklı laboratuvar yerleşimlerine göre yapılandırılabilir.

Laboratuvar tezgâhı üzerine kurulum

Uygun taşıma kapasitesine ve kimyasal dayanıklılığa sahip mevcut laboratuvar tezgâhı üzerine yerleştirilebilir. Tezgâhın cihaz ağırlığını ve çalışma yükünü güvenli şekilde taşıması gerekir.

Metal profil sehpa

Cihaz, uygun ölçülerde metal profil sehpa üzerine kurulabilir. Sehpanın zemine düzgün oturması ve cihazın çalışma sırasında sallanmaması gerekir.

Özel alt dolap

Çeker ocak altına laboratuvar malzemelerinin saklanması için özel dolap eklenebilir. Kimyasal saklama yapılacaksa dolabın havalandırma, yangın ve kimyasal uyumluluk özellikleri ayrıca değerlendirilmelidir.

Katalogdaki 1200 × 2230 × 700 mm dış ölçü, 780 mm yüksekliğindeki ayak dahil konfigürasyon için verilmiştir. Tezgâh üstü veya farklı alt dolaplı kurulumlarda toplam yükseklik değişebilir.

Opsiyonel PP Evye ve Fittingler

MFH-120 çalışma alanına uygulamaya göre PP evye, su fittingi, gaz fittingi veya yanıcı gaz fittingi eklenebilir. Su ve gaz çıkışları pano üzerinden kontrol edilecek şekilde yapılandırılabilir.

Opsiyonel donanımlar:

• PP laboratuvar evyesi
• Su fittingi
• Su bataryası
• Gaz fittingi
• Yanıcı gaz fittingi
• Pano kontrollü su çıkışı
• Pano kontrollü gaz çıkışı

Evye ve fitting konumu belirlenirken kullanılacak cihazlar, çalışma yüzeyi, kullanıcının erişimi ve tahliye bağlantıları dikkate alınmalıdır.

PP evye, batarya ve fittingler standart cihaz paketine dahil kabul edilmemelidir. Sipariş öncesinde teklif kapsamı açıkça kontrol edilmelidir.

Dijital Kontrol Seçenekleri

Miprolab MFH serisi için farklı ekran ve izleme sistemleri opsiyonel olarak sunulabilir.

• 4,3 inç ekran
• 5,5 inç ekran
• 7,2 inç ekran
• Dijital dokunmatik ekran
• Kabin sıcaklığı gösterimi
• Dijital hava akış hızı gösterimi
• Özel yazılım veya program seçenekleri
• Otomatik açılıp kapanabilen ön cam

Dijital hava akış göstergesi, kabin ön açıklığındaki hava hareketinin izlenmesine yardımcı olabilir. Ancak ekranda hız değerinin gösterilmesi, sistemde otomatik alarm veya emniyet kilidi bulunduğu anlamına gelmez. Alarm, kayıt, röle çıkışı ve otomatik fan kontrolü gerekiyorsa bunlar teklif aşamasında ayrıca belirtilmelidir.

Opsiyonel Özellikler

• Özel ölçüde üretim
• Özel iç kabin malzemesi
• Uygulamaya özel çalışma yüzeyi
• Özel yazılım ve program
• 4,3 / 5,5 / 7,2 inç ekran
• Dokunmatik dijital ekran
• Kabin sıcaklık gösterimi
• Dijital hava akış hızı göstergesi
• Pano kontrollü gaz fittingi
• Pano kontrollü yanıcı gaz fittingi
• Pano kontrollü su fittingi
• PP evye
• Otomatik ön cam sistemi
• Alt malzeme dolabı
• Metal profil sehpa
• PP fan
• Ön panelde ilave priz seçeneği

Kullanım Alanları

• Analitik kimya laboratuvarları
• Kimyasal madde hazırlama işlemleri
• Asit ve baz çözeltilerinin hazırlanması
• Numune çözündürme çalışmaları
• Yaş yakma ve parçalama işlemleri
• Kalite kontrol laboratuvarları
• İlaç ve farmasötik laboratuvarları
• Gıda analiz laboratuvarları
• Çevre ve su analiz laboratuvarları
• Üniversite ve eğitim laboratuvarları
• Araştırma ve geliştirme merkezleri
• Boya ve kaplama laboratuvarları
• Petrokimya laboratuvarları
• Maden ve metal analiz laboratuvarları
• Seramik ve yapı malzemesi laboratuvarları
• Endüstriyel üretim laboratuvarları

Kurulumdan Önce Belirlenmesi Gerekenler

MFH-120 çeker ocak sipariş edilmeden önce aşağıdaki bilgiler netleştirilmelidir:

1. Kullanılacak kimyasallar ve yaklaşık miktarları
2. İşlemlerde oluşacak buhar ve gaz türleri
3. Maksimum çalışma sıcaklığı
4. Gerekli çalışma yüzeyi malzemesi
5. İç kabin kaplama malzemesi
6. Fanın cihaz üzerinde mi yoksa bina dışında mı bulunacağı
7. Egzoz kanalının çapı ve uzunluğu
8. Kanal üzerindeki dirsek sayısı
9. Bina dışı tahliye noktası
10. Laboratuvarın taze hava kapasitesi
11. Tezgâh, profil sehpa veya dolap seçimi
12. PP evye ve batarya ihtiyacı
13. Su ve gaz fittinglerinin türü
14. Hava akış göstergesi veya alarm ihtiyacı
15. Otomatik ön cam gereksinimi
16. İç prizlerin kullanılacağı ekipmanlar

Bu bilgiler, doğru fan ve kabin konfigürasyonunun belirlenmesi için önemlidir.

Güvenli Kullanım Önerileri

1. Çalışmaya başlamadan önce fan çalıştırılır.
2. Kabin içerisindeki emişin oluşması beklenir.
3. Hava akış göstergesi varsa değer kontrol edilir.
4. Ön cam önerilen çalışma yüksekliğinde tutulur.
5. Kimyasal işlemler kabinin ön kenarından yeterli mesafede gerçekleştirilir.
6. Hava emiş kanalları ekipman veya kimyasal şişeleriyle kapatılmaz.
7. Büyük cihazlar hava dolaşımını tamamen engellemeyecek şekilde yerleştirilir.
8. Çeker ocak kalıcı kimyasal saklama alanı olarak kullanılmaz.
9. Kullanılmayan kimyasallar kabin dışındaki uygun dolaplara kaldırılır.
10. İşlem sonrasında fan, artık buharlar uzaklaştırılana kadar çalıştırılır.
11. Çalışma yüzeyi uygun yöntemle temizlenir.
12. Kullanılmadığında ön cam kapalı veya üreticinin belirttiği seviyede bırakılır.

Bakım ve Kontrol

Çeker ocağın güvenli performansı düzenli bakım ve hava akış kontrollerine bağlıdır.

• Fan ve motor düzenli olarak kontrol edilmelidir.
• Egzoz kanalı tıkanma, kaçak ve korozyon açısından incelenmelidir.
• Ön cam mekanizması ve hareket sistemi kontrol edilmelidir.
• Temperli camda çatlak veya hasar bulunmamalıdır.
• Çalışma yüzeyindeki kimyasal kalıntılar temizlenmelidir.
• Evye ve gider bağlantıları sızıntı açısından kontrol edilmelidir.
• Elektrik prizleri ve kablolar yetkili personel tarafından incelenmelidir.
• Aydınlatma sistemi çalışır durumda tutulmalıdır.
• Fan hız kontrol ünitesinin işlevi doğrulanmalıdır.
• Hava akış hızı periyodik olarak ölçülmelidir.
• Filtre bulunmayan dışarı atımlı sistemlerde kanal ve baca bakımı yapılmalıdır.
• Kullanılan kimyasallara bağlı olarak bakım sıklığı artırılmalıdır.

Kurulum sonrasında duman görselleştirme testi ve kabin yüzey hava hızı ölçümü yapılması önerilir. Sonuçlar laboratuvarın risk değerlendirmesi ve geçerli iş güvenliği kurallarına göre değerlendirilmelidir.

Kullanım Uyarıları

• MFH-120 biyolojik güvenlik kabini değildir.
• Ürün veya numune sterilitesini korumak için tasarlanmamıştır.
• Laminar akış kabini yerine kullanılmamalıdır.
• Egzoz kanalı ve uygun fan bağlantısı olmadan güvenli emiş sağlanamaz.
• Standart modelin patlamaya dayanıklı olduğu kabul edilmemelidir.
• Yanıcı solventlerde priz ve elektrikli cihaz kullanımı ayrıca değerlendirilmelidir.
• Hidroflorik asit için cam ve çalışma yüzeyi uyumluluğu kontrol edilmelidir.
• Perklorik asit işlemleri özel yıkamalı çeker ocak tasarımı gerektirebilir.
• Radyoaktif, patlayıcı veya çok toksik maddeler için özel kabin gerekebilir.
• Fan debisi kanal projesi yapılmadan yalnızca cihaz genişliğine göre seçilmemelidir.
• Laboratuvarın taze hava dengesi yetersizse çeker ocak performansı düşebilir.
• Ön cam tamamen açık halde rutin çalışma yapılmamalıdır.
• Kabin emiş açıklıkları kapatılmamalıdır.
• Çeker ocak kimyasal depolama dolabı olarak kullanılmamalıdır.
• Kurulum ve elektrik bağlantıları yetkili personel tarafından yapılmalıdır.

Standart ve Opsiyonel Donanım Ayrımı

Çalışma yüzeyi, iç kaplama ve fan malzemesi farklı konfigürasyonlarla sunulabileceğinden kesin standart teslimat kapsamı yazılı teklif üzerinden doğrulanmalıdır.

Sık Sorulan Sorular

Miprolab MFH-120 ne işe yarar?

Laboratuvar çalışmalarında oluşan kimyasal gazların, asit buharlarının, kokuların ve ısının emiş sistemiyle kontrollü olarak egzoz hattına yönlendirilmesini sağlar.

MFH-120 modelinin genişliği nedir?

Cihazın dış genişliği 1200 mm, iç çalışma alanı genişliği ise 1160 mm’dir.

İç ve dış ölçüleri nedir?

İç ölçüler 1160 × 1000 × 660 mm, ayak dahil dış ölçüler 1200 × 2230 × 700 mm’dir.

Cihazın ağırlığı nedir?

MFH-120 net 110 kg, ambalajlı olarak yaklaşık 121 kg ağırlığındadır.

Alt dolap standart pakete dahil midir?

Alt dolap ve metal profil sehpa farklı kurulum seçenekleridir. Teklifte dahil olduğu açıkça belirtilmediği sürece standart pakete dahil kabul edilmemelidir.

Evye ve su bataryası var mıdır?

PP evye, su fittingi ve batarya opsiyonel olarak eklenebilir. Sipariş sırasında evyenin konumu ve fitting özellikleri belirtilmelidir.

Ön cam hangi malzemeden yapılmıştır?

Ön cam temperli camdan üretilmiş, çerçeveli ve dikey hareket eden giyotin tiptedir.

Fan hızı ayarlanabilir mi?

Evet. Fan hızı kademeli olarak ayarlanabilir. Hız kontrolü ve açma/kapama anahtarı ön panelde bulunur.

Dijital hava akış göstergesi var mıdır?

Dijital hava akış hızı göstergesi opsiyonel olarak sunulabilir. Standart kapsamda bulunduğu varsayılmamalıdır.

MFH-120 biyolojik güvenlik kabini midir?

Hayır. MFH-120 kimyasal çeker ocaktır. Biyolojik numune veya kullanıcı koruması gerektiren mikrobiyolojik işlemler için uygun sınıfta biyolojik güvenlik kabini kullanılmalıdır.

Cihaz tezgâh üzerine yerleştirilebilir mi?

Evet. Uygun taşıma kapasitesine sahip laboratuvar tezgâhına yerleştirilebilir. Ayrıca metal profil sehpa veya özel alt dolapla kurulabilir.

Çeker ocak için kanal bağlantısı gerekir mi?

Evet. Kimyasal buharların güvenli şekilde bina dışına taşınabilmesi için uygulamaya uygun fan, egzoz kanalı ve tahliye noktası tasarlanmalıdır.

Miprolab MFH-120 nereden alınır?

Miprolab MFH-120 çeker ocak için güncel fiyat, fan, evye, su bataryası, profil sehpa, alt dolap ve kurulum bilgileri Sentez Laboratuvar – sentezlab.com üzerinden talep edilebilir.

Neden Sentez Laboratuvar?

Sentez Laboratuvar; laboratuvar çeker ocakları, kimyasal saklama dolapları, laboratuvar tezgâhları ve havalandırma ekipmanlarının seçiminde uygulamaya uygun konfigürasyonların belirlenmesine yardımcı olur.

Miprolab MFH-120 çeker ocak için teklif isterken kullanılacak kimyasalların, laboratuvar ölçülerinin, kanal mesafesinin, çalışma yüzeyi seçiminin, evye ihtiyacının ve alt gövde tercihinin belirtilmesi doğru ürün konfigürasyonunun hazırlanmasını kolaylaştırır.
