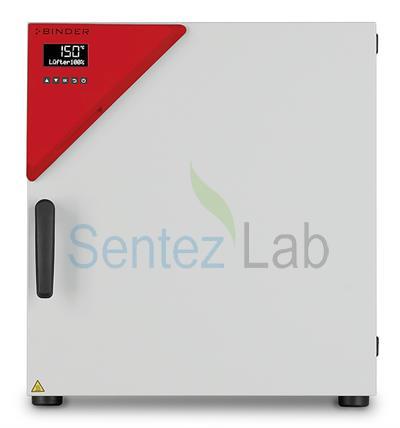

BINDER ED 56 Doğal Konveksiyonlu Etüv – 57 L, 300 °C

BINDER ED 56 Avantgarde.Line; rutin kurutma, ısıtma, temperleme ve kuru ısı uygulamaları için geliştirilmiş doğal hava dolaşımlı laboratuvar etüvüdür. 57 litre iç hacmi ve ortam sıcaklığının 5 °C üzeri ile 300 °C arasındaki çalışma aralığı, farklı laboratuvar ve kalite kontrol işlemlerinde esnek kullanım sağlar.

Doğal konveksiyon sistemi, fanla zorlanmış güçlü bir hava akımı oluşturmadan numunelerin homojen biçimde ısıtılmasına yardımcı olur. BINDER’ın APT.line™ teknolojisi, çalışma bölmesinde yüksek zamansal ve mekânsal sıcaklık doğruluğu sağlayarak tekrarlanabilir kurutma ve ısıl işlem sonuçlarını destekler.

LCD ekranlı kontrolcü, elektromekanik kontrollü egzoz havası kapağı, USB veri kayıt bağlantısı ve DIN 12880 standardına uygun bağımsız sıcaklık güvenlik sistemi sayesinde araştırma, üretim ve rutin kalite kontrol laboratuvarlarında güvenli kullanım sunar.

Teknik Özellikler

Dış ölçüler, cihazın bağlantı parçaları ve çıkıntıları hariç net gövde ölçüleridir.

Öne Çıkan Özellikler

• 57 litre kullanışlı iç hacim
• Ortam sıcaklığının 5 °C üzeri ile 300 °C arasında çalışma
• Kurutma, ısıtma ve kuru ısı uygulamalarına uygunluk
• Homojen sıcaklık dağılımı sağlayan APT.line™ teknolojisi
• Numuneler üzerinde düşük hava hareketi oluşturan doğal konveksiyon
• 150 °C’de ±2,3 K sıcaklık homojenliği
• 150 °C’de ±0,4 K sıcaklık dalgalanması
• LCD ekranlı kullanıcı dostu kontrolcü
• Elektromekanik kontrollü egzoz havası kapağı
• Çalışma verilerini kaydetmek için USB bağlantısı

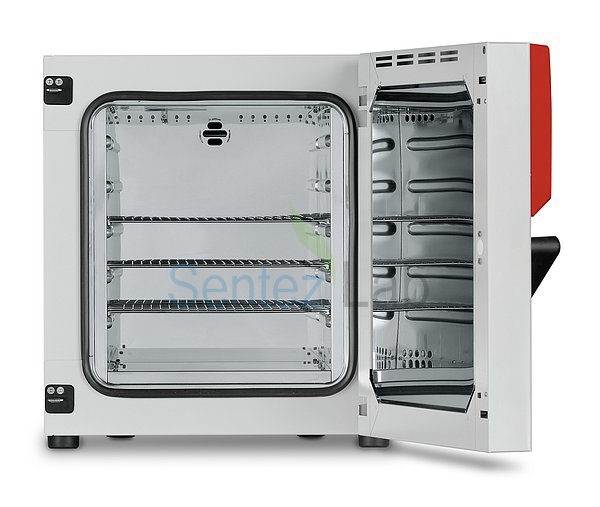

• İki adet krom kaplı raf
• Maksimum dört rafla kullanım imkânı
• Raf başına 30 kg taşıma kapasitesi
• DIN 12880’e uygun Sınıf 2 sıcaklık güvenlik sistemi
• Ayarlanabilir bağımsız aşırı sıcaklık koruması
• Görsel sıcaklık alarmı
• Ergonomik kapı kolu
• İstiflenebilir kompakt gövde
• Hızlı ve homojen kurutma performansı
• Yüksek enerji verimliliği

ED 56 Doğal Konveksiyonlu Etüv

BINDER ED 56, çalışma bölmesindeki sıcaklık farklarıyla meydana gelen doğal hava hareketinden yararlanır. Fanla zorlanmış hava dolaşımı bulunmadığından numuneler güçlü hava akımına maruz kalmadan ısıtılır.

Doğal konveksiyon aşağıdaki uygulamalarda avantaj sağlar:

• Hafif ve hassas numunelerin kurutulması
• Güçlü hava akımından etkilenebilecek malzemeler
• Toz veya küçük partikül içeren numuneler
• Kontrollü ve yumuşak ısıtma işlemleri
• Standart laboratuvar kurutma uygulamaları
• Cam malzemelerin kurutulması
• Isıl koşullandırma ve temperleme işlemleri

Fanlı etüvlere kıyasla hava hareketinin daha düşük olması, hafif numunelerin kabin içerisinde yer değiştirme riskini azaltır.

APT.line™ Teknolojisi

BINDER APT.line™ teknolojisi, kabin içerisindeki sıcaklığın zamansal ve mekânsal olarak dengeli tutulmasını destekler. Numune miktarı ve raf konumu nedeniyle oluşabilecek sıcaklık farklılıklarının azaltılmasına yardımcı olur.

Bu teknoloji sayesinde:

• Tekrarlanabilir çalışma koşulları oluşturulur.
• Farklı raflardaki numuneler dengeli biçimde ısıtılır.
• Rutin analiz sonuçlarının karşılaştırılabilirliği desteklenir.
• Kurutma ve ısıl işlem proseslerinin güvenilirliği artırılır.
• Ayarlanan sıcaklığın çalışma boyunca kararlı tutulmasına yardımcı olunur.

Kurutma ve Isıtma Performansı

ED 56, rutin laboratuvar kurutma ve ısıtma işlemlerinde hızlı ve homojen sonuç elde edilmesi amacıyla tasarlanmıştır. Üretici tarafından belirtilen referans performans değerlerine göre cihaz, 150 °C’ye yaklaşık 50 dakikada ulaşır.

Kapının 150 °C çalışma sıcaklığında 30 saniye açık kalmasının ardından sıcaklığın yeniden dengelenmesi için belirtilen referans süre yaklaşık 19 dakikadır.

Gerçek ısıtma ve toparlanma süreleri aşağıdaki etkenlere göre değişebilir:

• Ortam sıcaklığı
• Numune miktarı ve başlangıç sıcaklığı
• Numunenin nem oranı
• Kullanılan kapların malzemesi
• Rafların yerleşimi
• Egzoz kapağının açıklık seviyesi
• Kapının açılma süresi ve sıklığı

Elektromekanik Kontrollü Egzoz Kapağı

Elektromekanik kontrollü egzoz havası kapağı, kurutma sırasında numuneden ayrılan nemli havanın çalışma bölmesinden uzaklaştırılmasına yardımcı olur. Egzoz ayarı, uygulamanın ihtiyaçlarına göre kabin içerisindeki hava değişiminin kontrol edilmesini destekler.

ED 56 modelinin 100 °C’de belirtilen referans hava değişim oranı saatte 8 kezdir.

Egzoz kapağının daha fazla açılması nemin uzaklaştırılmasını hızlandırabilir; ancak enerji tüketimini, sıcaklık toparlanma süresini ve kabin içindeki sıcaklık kararlılığını etkileyebilir.

LCD Kontrolcü ve USB Veri Kaydı

LCD ekranlı kontrolcü, ayarlanan ve mevcut sıcaklık değerlerinin kolayca görüntülenmesini sağlar. USB bağlantı noktası ise çalışma verilerinin kaydedilmesini ve kalite kontrol süreçlerinde kullanılmak üzere dışarı aktarılmasını destekler.

USB veri kaydı aşağıdaki işlemler için kullanılabilir:

• Sıcaklık değerlerinin belgelenmesi
• Rutin proses kayıtlarının saklanması
• Çalışmaların geriye dönük değerlendirilmesi
• Kalite kontrol raporlarının hazırlanması
• Laboratuvar prosedürlerinin izlenmesi
• Ölçüm ve çalışma kayıtlarının arşivlenmesi

Sıcaklık Güvenlik Sistemi

BINDER ED 56, DIN 12880 standardına uygun Sınıf 2 bağımsız ve ayarlanabilir sıcaklık güvenlik cihazıyla donatılmıştır. Güvenlik sistemi, çalışma sıcaklığının belirlenen üst sınırı aşması durumunda ısıtmayı sınırlandırmaya ve numunelerin aşırı sıcaklığa karşı korunmasına yardımcı olur.

Entegre görsel alarm, sıcaklıkla ilgili güvenlik durumunun kullanıcı tarafından fark edilmesini sağlar.

Bağımsız sıcaklık güvenlik sınırı, çalışma sıcaklığının üzerinde ancak numunenin izin verilen maksimum sıcaklığını aşmayacak şekilde ayarlanmalıdır.

Enerji Verimliliği

ED Avantgarde.Line serisi, yüksek ısı yalıtımı ve geliştirilmiş sıcaklık kontrol sistemiyle enerji verimli çalışma sunar. Üretici beyanına göre cihaz, piyasadaki geleneksel sistemlerle karşılaştırıldığında uygulama koşullarına bağlı olarak %30’a kadar daha düşük enerji tüketimi sağlayabilir.

Belirtilen referans enerji tüketimleri:

• 100 °C’de 105 Wh/h
• 150 °C’de 180 Wh/h

Gerçek enerji tüketimi ayarlanan sıcaklığa, ortam koşullarına, numune yüküne, egzoz kapağı konumuna ve kapı açılma sıklığına göre değişebilir.

Kullanım Alanları

• Laboratuvar numunelerinin kurutulması
• Cam malzemelerin kurutulması
• Numunelerin kontrollü biçimde ısıtılması
• Kuru madde ve nem kaybı çalışmalarında numune hazırlama
• Gravimetrik analiz öncesi kurutma
• Isıl koşullandırma ve temperleme
• Malzeme yaşlandırma testleri
• Termal dayanım çalışmaları
• Hammadde ve ürün kalite kontrolü
• Gıda ve yem laboratuvarları
• Kimya laboratuvarları
• İlaç ve kozmetik kalite kontrol laboratuvarları
• Plastik ve polimer uygulamaları
• Elektronik ve kablo malzemesi testleri
• Üniversite ve araştırma laboratuvarları
• Üretim ve Ar-Ge laboratuvarları
• Yönteme uygun kuru ısı işlemleri

Standart Donanım

• BINDER ED 56 doğal konveksiyonlu kurutma ve ısıtma etüvü
• LCD ekranlı kontrol ünitesi
• 2 adet krom kaplı raf
• Elektromekanik kontrollü egzoz havası kapağı
• USB veri kayıt bağlantısı
• Sınıf 2 bağımsız ve ayarlanabilir sıcaklık güvenlik cihazı
• Görsel sıcaklık alarmı
• Ergonomik kapı kolu

Kullanım Önerileri

1. Cihaz düz, sağlam ve ısıya dayanıklı bir zemine yerleştirilmelidir.
2. Arka tarafta en az 160 mm, yanlarda en az 100 mm boşluk bırakılmalıdır.
3. Numuneler arasında doğal hava dolaşımına izin verecek boşluk bulunmalıdır.
4. Raf yüzeyi tamamen kapatılmamalı ve kabin aşırı doldurulmamalıdır.
5. Raf başına maksimum 30 kg yük sınırı aşılmamalıdır.
6. Toplam kabin yükü 70 kg’ı geçmemelidir.
7. Egzoz kapağı numunenin nem miktarına ve uygulamaya göre ayarlanmalıdır.
8. Kapı gereksiz yere açık bırakılmamalıdır.
9. Sıcaklık güvenlik sınırı her uygulamadan önce kontrol edilmelidir.
10. Hassas uygulamalarda sıcaklık, kalibre edilmiş bağımsız bir referans sensörle doğrulanmalıdır.
11. Numuneler kabine yerleştirilmeden önce kullanılacak sıcaklığa uygunluğu kontrol edilmelidir.
12. Temizlik ve bakım öncesinde cihazın soğuması beklenmeli ve elektrik bağlantısı kesilmelidir.

Kullanım Uyarıları

• Cihaz aktif soğutma sistemine sahip değildir.
• Erişilebilecek en düşük çalışma sıcaklığı ortam sıcaklığının yaklaşık 5 °C üzeridir.
• Ortam sıcaklığının altındaki uygulamalar için soğutmalı bir cihaz kullanılmalıdır.
• Yanıcı, patlayıcı veya kolay alevlenebilir solvent içeren numuneler standart cihazda kullanılmamalıdır.
• Kurutma sırasında ortaya çıkabilecek gaz ve buharların cihazla uyumluluğu kontrol edilmelidir.
• Korozyona neden olabilecek buhar ve kimyasallar için üretici uygunluğu doğrulanmalıdır.
• Havalandırma ve egzoz açıklıkları kapatılmamalıdır.
• Numuneler doğrudan kabin tabanına yerleştirilmemelidir.
• 300 °C maksimum çalışma sıcaklığı aşılmamalıdır.
• Kuru ısıyla sterilizasyon yapılacaksa sıcaklık, süre, yük yerleşimi ve doğrulama şartları kullanılan yönteme göre belirlenmelidir.
• Cihazın sterilizasyon amaçlı kullanılması, doğrulanmış yöntem ve biyolojik veya kimyasal indikatör gerekliliklerinin yerine geçmez.
• Cihazlar istiflenirken yalnızca üreticinin izin verdiği kurulum yöntemi ve uygun sabitleme aksesuarları kullanılmalıdır.
