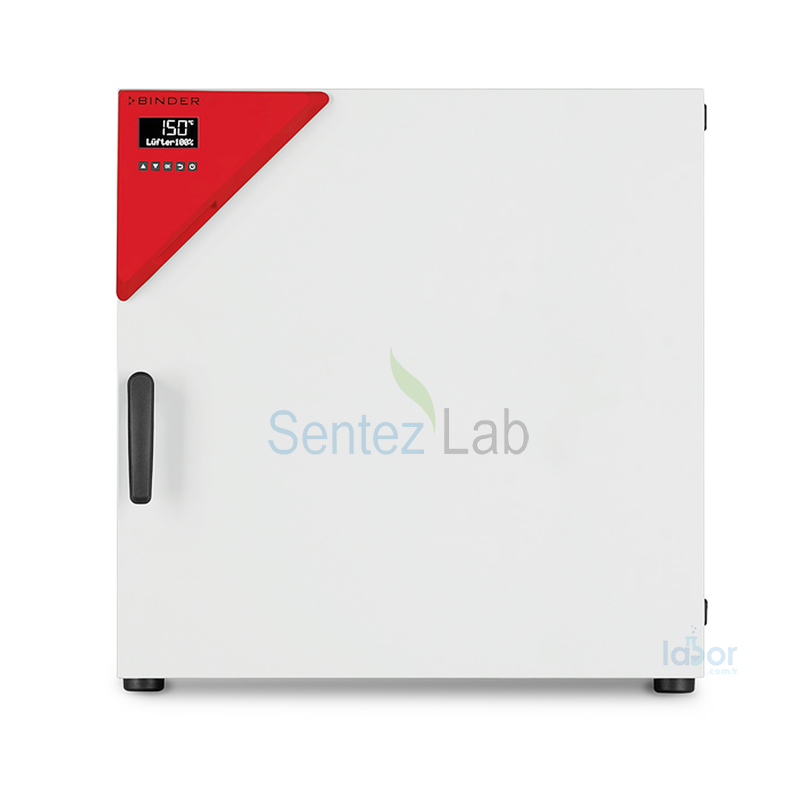

BINDER ED 115 Doğal Konveksiyonlu Etüv – 114 L, 300 °C

BINDER ED 115 Avantgarde.Line; rutin kurutma, ısıtma, temperleme ve kuru ısı uygulamaları için geliştirilmiş doğal hava dolaşımlı laboratuvar etüvüdür. 114 litre iç hacmi, yüksek miktarda numunenin veya büyük laboratuvar kaplarının kontrollü sıcaklık altında işlenmesine olanak tanır.

Cihaz, ortam sıcaklığının 5 °C üzeri ile 300 °C arasında çalışabilir. Doğal konveksiyon sistemi, güçlü fan akışı oluşturmadan numunelerin kontrollü ve homojen biçimde ısıtılmasını destekler. BINDER’ın APT.line™ teknolojisi, çalışma bölmesinde yüksek zamansal ve mekânsal sıcaklık doğruluğu sağlayarak tekrarlanabilir kurutma sonuçları elde edilmesine yardımcı olur.

LCD ekranlı kontrolcü, elektromekanik kontrollü egzoz havası kapağı, USB veri kayıt bağlantısı ve DIN 12880 standardına uygun bağımsız sıcaklık güvenlik sistemi sayesinde araştırma, üretim ve kalite kontrol laboratuvarlarında güvenli ve pratik kullanım sunar.

Teknik Özellikler

Dış ölçüler, cihazın bağlantı parçaları ve dış çıkıntıları hariç net gövde ölçüleridir.

Öne Çıkan Özellikler

• 114 litre geniş çalışma hacmi
• Ortam sıcaklığının 5 °C üzeri ile 300 °C arasında çalışma
• Kurutma, ısıtma ve kuru ısı uygulamalarına uygunluk
• Homojen sıcaklık dağılımı sağlayan APT.line™ teknolojisi
• Hassas numuneler için doğal hava dolaşımı
• 150 °C’de ±1,5 K sıcaklık homojenliği
• 150 °C’de ±0,4 K sıcaklık dalgalanması
• 150 °C’ye yaklaşık 45 dakikada ulaşma
• LCD ekranlı kontrolcü
• Elektromekanik kontrollü egzoz havası kapağı
• USB üzerinden çalışma verilerinin kaydedilmesi
• Standart olarak iki adet krom kaplı raf
• Maksimum beş rafla kullanım imkânı
• Raf başına 30 kg taşıma kapasitesi
• 150 kg izin verilen toplam kabin yükü
• DIN 12880’e uygun Sınıf 2 sıcaklık güvenlik sistemi
• Ayarlanabilir bağımsız aşırı sıcaklık koruması
• Görsel sıcaklık alarmı
• Ergonomik kapı kolu
• İstiflenebilir gövde tasarımı
• Hızlı ve homojen kurutma
• Yüksek enerji verimliliği

114 Litre Geniş Çalışma Hacmi

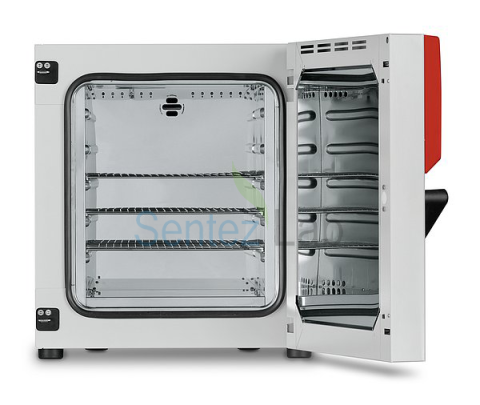

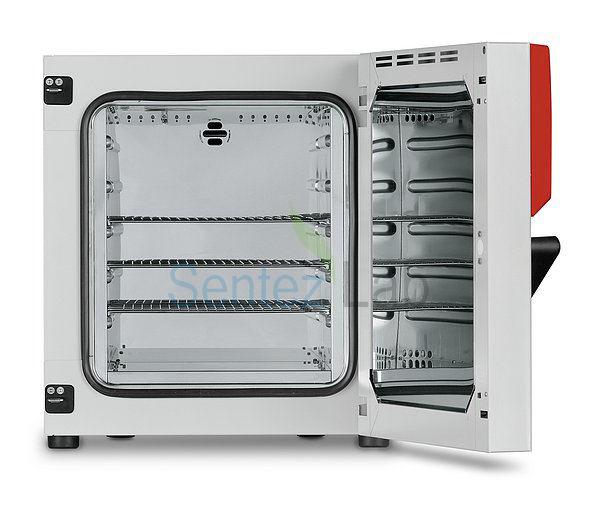

BINDER ED 115, 114 litrelik çalışma bölmesiyle küçük masaüstü etüvlere göre daha yüksek numune kapasitesi sunar. 510 × 530 × 425 mm iç ölçüleri, farklı boyutlardaki numune kaplarının, tepsilerin ve laboratuvar malzemelerinin düzenli biçimde yerleştirilmesini kolaylaştırır.

Cihaz standart olarak iki krom kaplı rafla sunulur ve uygun aksesuarlarla maksimum beş rafla kullanılabilir. Raf başına 30 kg, kabin genelinde ise toplam 150 kg yük kapasitesi bulunur.

Bu kapasite aşağıdaki çalışmalar için avantaj sağlar:

• Çok sayıda numunenin aynı anda kurutulması
• Büyük laboratuvar kaplarının ısıtılması
• Seri kalite kontrol işlemleri
• Farklı raflarda paralel numune çalışmaları
• Üretim ve Ar-Ge numunelerinin koşullandırılması

Doğal Konveksiyonun Avantajları

ED 115, kabin içerisindeki sıcaklık farklılıklarıyla oluşan doğal hava hareketinden yararlanır. Fanla zorlanmış hava akımı bulunmadığından hafif, tozlu veya hava hareketine karşı hassas numuneler daha kontrollü koşullarda işlenebilir.

Doğal konveksiyon sistemi özellikle aşağıdaki uygulamalarda tercih edilebilir:

• Toz ve granül numunelerin kurutulması
• Hafif malzemelerin ısıtılması
• Güçlü hava akımından etkilenebilecek numuneler
• Cam laboratuvar malzemelerinin kurutulması
• Yumuşak ve kontrollü ısıtma işlemleri
• Standart kuru madde çalışmaları
• Isıl koşullandırma ve temperleme

Homojen çalışma için numuneler arasında yeterli boşluk bırakılmalı ve raf yüzeyleri tamamen kapatılmamalıdır.

APT.line™ Sıcaklık Teknolojisi

BINDER APT.line™ teknolojisi, çalışma bölmesinin farklı noktalarında dengeli sıcaklık koşulları oluşturulmasına yardımcı olur. Bu sistem, raf konumu ve numune miktarı nedeniyle oluşabilecek sıcaklık farklılıklarının azaltılmasını destekler.

APT.line™ teknolojisinin sağladığı başlıca avantajlar:

• Yüksek zamansal sıcaklık kararlılığı
• Çalışma hacminde homojen sıcaklık dağılımı
• Tekrarlanabilir kurutma koşulları
• Farklı raflardaki numuneler arasında daha iyi karşılaştırılabilirlik
• Rutin analizlerde yüksek proses güvenilirliği
• Kontrollü ve homojen ısı transferi

150 °C’de Sıcaklık Performansı

Üretici tarafından belirtilen referans değerlere göre ED 115, 150 °C çalışma noktasında:

• ±1,5 K sıcaklık homojenliği
• ±0,4 K sıcaklık dalgalanması
• 45 dakika ısıtma süresi
• Kapının 30 saniye açık kalmasının ardından 16 dakika toparlanma süresi

sunar.

Gerçek ısıtma ve sıcaklık toparlanma süreleri; ortam sıcaklığına, numune miktarına, numunenin başlangıç sıcaklığına, nem oranına, kullanılan kaplara, raf yerleşimine ve egzoz kapağının konumuna göre değişebilir.

Elektromekanik Kontrollü Egzoz Kapağı

Elektromekanik kontrollü egzoz havası kapağı, kurutma sırasında numuneden ayrılan nemli havanın çalışma bölmesinden uzaklaştırılmasına yardımcı olur. Hava değişiminin uygulamaya uygun şekilde yönetilmesi, kurutma performansının optimize edilmesini destekler.

ED 115 modelinin 100 °C’de belirtilen referans hava değişim oranı saatte 6 kezdir.

Egzoz kapağının daha fazla açılması nemin tahliyesini hızlandırabilir. Bununla birlikte egzoz ayarı enerji tüketimini, sıcaklık homojenliğini ve sıcaklık toparlanma süresini etkileyebilir.

LCD Kontrolcü ve USB Veri Kaydı

LCD ekranlı kontrolcü, ayarlanan ve mevcut sıcaklık değerlerinin kolayca görüntülenmesini sağlar. USB bağlantı noktası sayesinde çalışma verileri kaydedilebilir ve bilgisayar ortamına aktarılabilir.

USB veri kaydı aşağıdaki işlemleri destekler:

• Sıcaklık değerlerinin belgelenmesi
• Rutin çalışma kayıtlarının saklanması
• Proseslerin geriye dönük incelenmesi
• Kalite kontrol raporlarının hazırlanması
• Laboratuvar prosedürlerinin izlenmesi
• Deney ve analiz kayıtlarının arşivlenmesi

Sıcaklık Güvenlik Sistemi

BINDER ED 115, DIN 12880 standardına uygun Sınıf 2 bağımsız ve ayarlanabilir sıcaklık güvenlik cihazıyla donatılmıştır. Bu sistem, çalışma sıcaklığının belirlenen güvenlik sınırını aşması durumunda aşırı ısınmaya karşı ek koruma sağlar.

Entegre görsel alarm, sıcaklık güvenlik sınırıyla ilgili durumun kullanıcı tarafından fark edilmesini kolaylaştırır.

Güvenlik sıcaklığı; normal çalışma sıcaklığının üzerinde, ancak numunenin ve kullanılan kapların izin verilen maksimum sıcaklığının altında ayarlanmalıdır.

Enerji Verimliliği

ED Avantgarde.Line serisi, geliştirilmiş ısı yalıtımı ve sıcaklık kontrolüyle enerji verimli çalışma sağlamak üzere tasarlanmıştır. Üretici beyanına göre cihaz, piyasadaki geleneksel sistemlerle karşılaştırıldığında uygulama koşullarına bağlı olarak %30’a kadar daha düşük enerji tüketimi sağlayabilir.

ED 115 için belirtilen referans enerji tüketimleri:

• 100 °C’de 140 Wh/h
• 150 °C’de 245 Wh/h

Gerçek enerji tüketimi; ayarlanan sıcaklığa, numune yüküne, ortam koşullarına, egzoz kapağı ayarına ve kapı açılma sıklığına bağlı olarak değişebilir.

Kullanım Alanları

• Laboratuvar numunelerinin kurutulması
• Cam laboratuvar malzemelerinin kurutulması
• Kontrollü numune ısıtma işlemleri
• Kuru madde ve nem kaybı analizlerinde numune hazırlama
• Gravimetrik analiz öncesi kurutma
• Isıl koşullandırma
• Temperleme uygulamaları
• Malzeme yaşlandırma testleri
• Termal dayanım çalışmaları
• Hammadde ve son ürün kalite kontrolü
• Gıda ve yem analiz laboratuvarları
• Kimya laboratuvarları
• İlaç ve kozmetik kalite kontrol laboratuvarları
• Plastik ve polimer uygulamaları
• Elektronik ve kablo malzemesi testleri
• Üniversite ve araştırma laboratuvarları
• Üretim ve Ar-Ge laboratuvarları
• Yönteme uygun kuru ısı işlemleri

Standart Donanım

• BINDER ED 115 doğal konveksiyonlu etüv
• LCD ekranlı kontrol ünitesi
• 2 adet krom kaplı raf
• Elektromekanik kontrollü egzoz havası kapağı
• USB veri kayıt bağlantısı
• Sınıf 2 bağımsız ve ayarlanabilir sıcaklık güvenlik cihazı
• Görsel sıcaklık alarmı
• Ergonomik kapı kolu

Kullanım Önerileri

1. Cihaz sağlam, düz ve ısıya dayanıklı bir zemine yerleştirilmelidir.
2. Arka tarafta en az 160 mm, yanlarda en az 100 mm boşluk bırakılmalıdır.
3. Numuneler doğal hava dolaşımını engellemeyecek şekilde yerleştirilmelidir.
4. Raf yüzeyleri tamamen kapatılmamalı ve numuneler arasında boşluk bırakılmalıdır.
5. Raf başına maksimum 30 kg yük sınırı aşılmamalıdır.
6. Toplam kabin yükü 150 kg’ı geçmemelidir.
7. Egzoz kapağı numunenin nem miktarına ve uygulama koşullarına göre ayarlanmalıdır.
8. Kapı gereksiz yere açık bırakılmamalıdır.
9. Sıcaklık güvenlik sınırı her çalışmadan önce kontrol edilmelidir.
10. Hassas uygulamalarda sıcaklık, kalibre edilmiş bağımsız bir referans sensörle doğrulanmalıdır.
11. Temizlik ve bakım öncesinde cihazın soğuması beklenmeli ve elektrik bağlantısı kesilmelidir.
12. İstifleme yapılacaksa üreticinin kurulum talimatları ve uygun sabitleme aksesuarları kullanılmalıdır.

Kullanım Uyarıları

• Cihaz aktif soğutma sistemine sahip değildir.
• Erişilebilecek en düşük sıcaklık, ortam sıcaklığının yaklaşık 5 °C üzeridir.
• Ortam sıcaklığının altındaki işlemler için soğutmalı bir cihaz kullanılmalıdır.
• Yanıcı, patlayıcı veya kolay alevlenebilir solvent içeren numuneler standart cihazda kullanılmamalıdır.
• Kurutma sırasında açığa çıkabilecek gaz ve buharların cihazla uyumluluğu kontrol edilmelidir.
• Korozyona neden olabilecek kimyasallar için üretici uygunluğu doğrulanmalıdır.
• Havalandırma ve egzoz açıklıkları kapatılmamalıdır.
• Numuneler doğrudan çalışma bölmesinin tabanına yerleştirilmemelidir.
• Maksimum 300 °C çalışma sıcaklığı aşılmamalıdır.
• Kuru ısıyla sterilizasyon yapılacaksa sıcaklık, süre ve yük yerleşimi kullanılan yönteme göre doğrulanmalıdır.
• Cihazın yüksek sıcaklığa çıkabilmesi, doğrulanmış sterilizasyon prosedürlerinin yerine geçmez.
• Cihaz istiflenirken güvenli çalışma mesafeleri ve toplam zemin yükü dikkate alınmalıdır.
