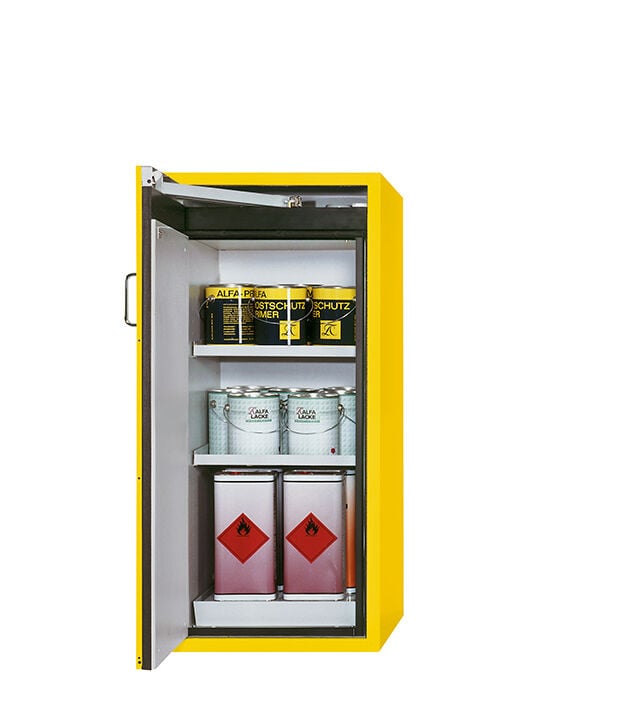

ASECOS S-CLASSIC-90 Kimyasal Saklama Dolabı – S90.129.060, 90 Dakika, Sarı

ASECOS 30238-002-33735 S-CLASSIC-90, yanıcı sıvıların kapalı ambalajlarla depolanması için tasarlanmış, 596 mm genişliğinde ve 1298 mm yüksekliğinde tek kapılı kimyasal saklama dolabı modelidir. S90.129.060 modeli, EN 14470-1 standardına göre tip testinden geçirilmiş olup 90 dakika yangın dayanımına sahiptir.

RAL 1004 uyarı sarısı konfigürasyonda 2 raf, 1 delikli taban ve 22 L alt toplama haznesi bulunur. Kimyasal saklama dolabı, laboratuvarlarda ve üretim alanlarında yanıcı reaktiflerin belirlenmiş bir depolama noktasında düzenlenmesini destekler. DN 75 bağlantı, uygun teknik egzoz sistemine bağlanmak için hazırlanmıştır.

Teknik Özellikler

Boyutlar genişlik × derinlik × yükseklik sırasıyla verilmiştir. Kimyasal saklama dolabı için 193,5 kg, seçilen donanımın net ağırlığıdır. Sevkiyat planında ambalaj ölçüleri ve taşıma ağırlığı ayrıca doğrulanmalıdır.

Genel Özellikler

• Tip 90 sınıfında, 90 dakika yangın dayanımlı kimyasal saklama dolabı.
• Yaklaşık 60 cm genişlik sınıfında tek kapılı yapı.
• RAL 1004 sarı dış renk.
• İki raf ve bir delikli tabanla üç depolama seviyesi.
• Raf ve delikli taban için ayrı ayrı 75 kg yük sınırı.
• Sızıntıların tutulmasına yönelik 22 L alt toplama haznesi.
• Profil silindir kilitle erişim kontrolü.
• Zemin düzensizliklerini dengeleyen ayar elemanları.

Kimyasal Saklama Dolabı Ne İşe Yarar?

Yanıcı reaktif ve çözücü ambalajlarının açık raflarda dağınık tutulması, erişim ve stok kontrolünü zorlaştırabilir. Kimyasal saklama dolabı, bu ambalajları tanımlanmış bir noktada toplamak ve kullanım düzeni oluşturmak için kullanılır. Şişeler, madde grupları ve kullanım sıklıkları dikkate alınarak yerleştirilebilir.

S90.129.060 modelinin 596 mm dış genişliği ve 1298 mm dış yüksekliği, yerleşim alanı sınırlı laboratuvarlarda seçim açısından önemlidir. Kimyasal saklama dolabı planında kapı hareketi, üst havalandırma bağlantısı ve kullanıcı erişimi için gereken alan birlikte değerlendirilmelidir. 1072 mm iç yükseklik, kullanılacak ambalajların boyutları ve raf aralıklarıyla karşılaştırılmalıdır.

İki Raf ve Delikli Taban

Bu kimyasal saklama dolabı konfigürasyonunda üç depolama seviyesi, iki raf ve bir delikli tabandan oluşur. 33735 iç donanım kodu, delikli tabanı da içeren paketi tanımlar. Ürün seçerken raf sayısı ile toplam seviye sayısı ayrı okunmalıdır.

Raf başına ve delikli taban için maksimum yük 75 kg olarak belirtilmiştir. Kimyasal saklama dolabı içine yerleştirilen yük dengeli dağıtılmalıdır. Şişe ağırlıkları, raf yükü ve erişim ihtiyacı birlikte değerlendirilir. Delikli tabanın yük sınırı, diğer rafların sınırlarıyla toplanarak dolabın toplam taşıma kapasitesi şeklinde kullanılmamalıdır.

22 L Alt Toplama Haznesi

Alt hazne, olası sıvı sızıntılarının tutulması için kullanılır. 22 L, bu haznenin toplama hacmidir; kimyasal saklama dolabı için toplam reaktif depolama kapasitesini ifade etmez. Şişe yerleşimi ve sızıntı tutma gereksinimi ayrı hesaplanmalıdır.

Delikli taban, hazne üzerindeki depolama seviyesini oluşturur. Kimyasal saklama dolabı kullanılırken haznenin işlevini koruyacak bir düzen kurulmalı ve biriken sıvılar uygun prosedürle uzaklaştırılmalıdır. En büyük kap hacmi ve toplam depolanan miktar, üreticinin hazne kullanım talimatıyla birlikte değerlendirilmelidir.

Şişe Yerleşim Kapasitesi

Bu kapasiteler, kimyasal saklama dolabı için farklı referans şişe formatlarına ait alternatif yerleşimlerdir. 52, 52 ve 14 adet değerleri birbirine eklenmez. Gerçek şişelerin çapı, yüksekliği ve raf yerleşimi kapasiteyi etkiler. Adet hesabı yapılırken yük sınırları ve kimyasal uyumluluk da kontrol edilmelidir.

Yangın Dayanımı ve ATEX İşareti

Tip 90, standartlaştırılmış yangın testiyle belirlenen dayanım sınıfıdır. Kimyasal saklama dolabı için 90 dakika değeri, tanımlanmış test koşullarına aittir. Üretici ayrıca DIN EN 16121/16122 uygunluğu, GS sertifikası ve CE uygunluğu belirtir.

Üretici veri sayfasındaki ATEX işareti II 2 G Ex h IIC T6 Gb olarak verilmiştir. Bu işaret, kimyasal saklama dolabı için yayımlanmış uygunluk belgeleriyle birlikte değerlendirilmelidir. Kurulumda kullanılacak harici havalandırma ünitesi ve diğer ekipmanların uygunluğu, çalışma koşullarına göre ayrıca kontrol edilmelidir.

Kapı, Kilit ve Güvenlik Mekanizmaları

Toz boyalı çelik sac gövde ve üç menteşeli kapı yapısı, günlük kullanıma uygun sağlam bir yapı sunar. Güvenlik elemanlarının depolama bölmesi dışında konumlandırılması, korozyona karşı korunmalarına yardımcı olur.

Kimyasal saklama dolabı kapısı profil silindir kilitle kilitlenebilir. Bu ürün kodunda TSA ve WDAS bulunmaz. S-CLASSIC-90 serisinin yangında termal mekanizmayla kapanması, zaman ayarlı TSA işlevinden ayrıdır. Kullanım sonrası kapı kapalı tutulmalı ve hareket alanı boş bırakılmalıdır.

DN 75 Havalandırma Bağlantısı

Entegre hava kanalları, kimyasal saklama dolabı için teknik egzoz bağlantısını hazırlar. DN 75, bağlantının nominal ölçüsüdür. On kat hava değişiminde belirtilen minimum egzoz debisi 3 m³/h, fark basıncı ise 5 Pa'dır.

Bu veriler dolabın referans çalışma noktasını tanımlar. Kimyasal saklama dolabı havalandırması planlanırken kanal hattı ve bağlantı elemanlarının basınç kayıpları ayrıca dikkate alınır. Egzoz veya filtre ünitesi bu iç donanım paketine dahil değildir; uygun sistem tesis koşullarına göre seçilir.

Kurulum ve Yerleşim

596 × 616 × 1298 mm dış ölçüler, kurulum alanının değerlendirilmesinde kullanılır. Kimyasal saklama dolabı kapısı açıkken toplam derinlik 1134 mm olur. Kapının açılması ve ambalajların çıkarılması için ön alanda yeterli boşluk bırakılmalıdır.

Taşıma güzergâhı, geçiş açıklıkları ve zeminin taşıma kapasitesi önceden kontrol edilmelidir. Kimyasal saklama dolabı, üretici talimatına uygun taşınmalı ve kurulum yerinde ayar elemanlarıyla dengelenmelidir. Havalandırma bağlantısı ve kurulum kontrolleri tamamlandıktan sonra depolama düzeni oluşturulur.

Kullanım Alanları

Kimyasal saklama dolabı içeriği, güvenlik bilgi formlarına ve kimyasal uyumluluğa göre belirlenmelidir. Korozif asit ve bazlar için uygun malzeme ve ayrı depolama çözümleri değerlendirilmelidir.

Kullanım ve Bakım

Sızıntı kontrolü yapılmalı; kapı, kilit ve yangın koruma contaları düzenli incelenmelidir. Üretici, güvenlik kontrolünün en az yılda bir yapılmasını belirtir. Kimyasal saklama dolabı bakım kayıtları, ürün kodu ve seri numarasıyla tutulabilir. Yapısal değişiklikler üreticiye danışılmadan yapılmamalıdır.

Paket ve İç Donanım

• 1 adet ASECOS S90.129.060 kimyasal saklama dolabı, RAL 1004 sarı.
• 2 adet toz boyalı çelik sac raf.
• 1 adet toz boyalı çelik sac delikli taban.
• 1 adet 22 L alt toplama haznesi.
• Konfigürasyon kodu: 30238-002-33735.

Sık Sorulan Sorular

ASECOS S90.129.060 modelinin yüksekliği nedir?

Dış yüksekliği 1298 mm, iç yüksekliği 1072 mm'dir. Kurulum alanında havalandırma bağlantısı için gereken boşluk ayrıca değerlendirilmelidir.

Üç seviye, üç raf anlamına mı gelir?

Hayır. Kimyasal saklama dolabı iki raf ve bir delikli taban içerir.

Raf ve delikli taban kaç kilogram taşıyabilir?

Her biri için belirtilen maksimum yük 75 kg'dır. Yük dengeli dağıtılmalıdır.

22 L toplam depolama hacmi midir?

Hayır. Alt toplama haznesinin sıvı tutma kapasitesidir.

Kapı açık tutma sistemi var mı?

Bu konfigürasyonda WDAS yoktur. Zaman ayarlı TSA sistemi de bulunmaz.

52 şişe kapasitesi her şişe için geçerli mi?

Üreticinin referans 1 L şişe formatına aittir. Kimyasal saklama dolabı yerleşimi gerçek ambalaj ölçüleriyle kontrol edilmelidir.
