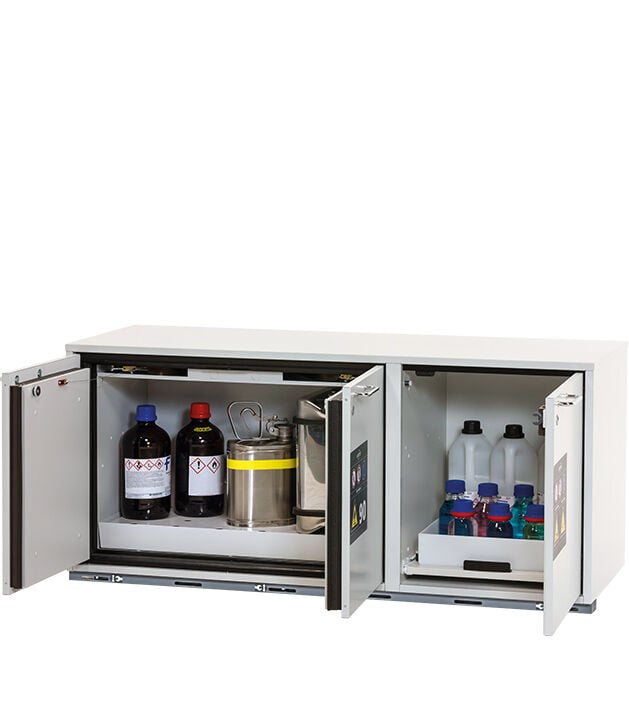

ASECOS 30377-001-33846 K-UB-90 Tezgâh Altı Kombi Kimyasal Saklama Dolabı – K90.060.140.050.UB.3T, Tip 90 Sol Bölme
ASECOS 30377-001-33846 K-UB-90, yanıcı sıvılar ile yanıcı olmayan korozif kimyasalların ayrı bölmelerde depolanması için tasarlanmış tezgâh altı kombi kimyasal saklama dolabı modelidir. K90.060.140.050.UB.3T modelinde sol bölme yanıcı sıvılara, sağ bölme uygun asit ve baz ambalajlarına ayrılmıştır. EN 14470-1 kapsamındaki 90 dakika yangın dayanımı sol bölme için geçerlidir. asecos-configurator.com
RAL 7035 açık gri renkli, üç kanat kapılı konfigürasyonda solda delikli taban ve 16,5 L toplama haznesi, sağda 11 L hazneli tek çekilebilir raf bulunur. Kombi kimyasal saklama dolabı, 1402 × 502 × 601 mm dış ölçüleriyle uygun tezgâh ve çeker ocak altı alanlarda değerlendirilebilir. Page 176
Teknik Özellikler
|
Teknik Özellik |
Değer |
|
Marka |
ASECOS |
|
Ürün / konfigürasyon kodu |
30377-001-33846 |
|
Seri / model sınıfı |
K-LINE / K-UB-90 |
|
Model |
K90.060.140.050.UB.3T |
|
Ürün tipi |
Tezgâh altı kombi kimyasal saklama dolabı |
|
Renk |
Açık gri, RAL 7035 |
|
Dış gövde |
Toz boyalı çelik sac |
|
Kapı yapısı |
3 kanat kapı |
|
Depolama bölmeleri |
Dikey ayırıcıyla ayrılmış sol ve sağ bölüm |
|
Sol bölmenin kullanım amacı |
Yanıcı sıvıların kapalı ambalajlarda pasif depolanması |
|
Sağ bölmenin kullanım amacı |
Yanıcı olmayan korozif kimyasallar; uygun asit ve baz ambalajları |
|
Yangın dayanımı |
Sol bölme: Tip 90 / 90 dakika |
|
Tip testi standardı |
EN 14470-1 |
|
Diğer uygunluk |
DIN EN 16121/16122 |
|
CE uygunluğu |
Var |
|
GS sertifikası |
Üretici teknik tablosunda “Yok” |
|
Dış ölçüler (G × D × Y) |
1402 × 502 × 601 mm |
|
Sol iç ölçüler (G × D × Y) |
770 × 380 × 502 mm |
|
Sağ iç ölçüler (G × D × Y) |
440 × 468 × 562 mm |
|
Kapılar açıkken toplam derinlik |
964 mm |
|
Toplam depolama seviyesi |
2; solda 1, sağda 1 |
|
Sol iç donanım |
1 delikli taban + 1 alt toplama haznesi |
|
Sağ iç donanım |
1 çekilebilir raf ve plastik toplama haznesi |
|
Sol toplama haznesi |
16,5 L |
|
Sağ raf haznesi |
11 L |
|
Delikli taban maksimum yükü |
75 kg |
|
Çekilebilir raf maksimum yükü |
25 kg |
|
Havalandırma bağlantısı |
DN 50; iki bölme için ortak egzoz bağlantısı |
|
10 kat hava değişiminde minimum egzoz debisi |
3 m³/h |
|
10 kat hava değişiminde fark basıncı (EK5/AK4) |
1 Pa |
|
30 kat hava değişiminde önerilen egzoz debisi |
8 m³/h |
|
30 kat hava değişiminde fark basıncı |
10 Pa |
|
Kilit sistemi |
Silindir kilit; kırmızı/yeşil durum göstergesi |
|
Tekerlekli kaide |
Opsiyonel |
|
GTIN |
4054923137509 |
|
ecl@ss 14.0 |
40-06-01-02 |
|
UNSPSC |
24112402 |
|
Gümrük tarife numarası |
94032080 |
İç ölçüler, bu ürün kodunun güncel veri sayfası esas alınarak verilmiştir. Kimyasal saklama dolabı için yerleşim planı hazırlanırken dış ölçüler, ambalaj boyutları ve kapı hareketi birlikte kontrol edilmelidir. asecos configurator
Öne Çıkan Özellikler
- Yanıcı ve yanıcı olmayan korozif sıvılar için iki ayrı bölme.
- Sol bölümde 90 dakika yangın dayanımı.
- Üç kanat kapılı tezgâh altı kimyasal saklama dolabı.
- 16,5 L sol hazne ve 11 L sağ raf haznesi.
- Solda 75 kg, sağdaki çekilebilir rafta 25 kg yük sınırı.
- İki bölmenin havalandırılması için tek DN 50 bağlantı.
- Kilit durumunu gösteren silindir kilit sistemi.
Kombi Kimyasal Saklama Dolabı Nasıl Kullanılır?
Sol bölme, uygun yanıcı çözücü ve reaktif ambalajlarının depolanması içindir. Sağ bölme, yanıcı olmayan korozif kimyasallara ayrılmıştır. Kimyasal saklama dolabı içindeki bu ayrım, bütün asit ve bazların birbirleriyle uyumlu olduğu anlamına gelmez.
Yerleşim, her kimyasalın güvenlik bilgi formuna ve ambalajın malzeme uyumluluğuna göre belirlenmelidir. Birbiriyle reaksiyona girebilecek maddelerin birlikte yerleştirilmemesi gerekir.
Kimyasal Saklama Dolabı İç Donanımı
Sol bölümdeki toz boyalı çelik sac hazne ve delikli taban, ambalaj yerleşimi ile olası sızıntıların tutulmasını birlikte destekler. Sağ bölümün çekilebilir rafı, arkadaki ambalajlara erişimi kolaylaştırır; melamin kaplı panel/PP donanım ve plastik hazne kullanılır.
Bu kimyasal saklama dolabı 33846 donanım paketinde sağ tarafta tek çekilebilir raf içerir. İki çekilebilir raflı farklı konfigürasyonun özellikleri bu ürüne aktarılmamalıdır.
Kimyasal Saklama Dolabı Hazneleri ve Yük Sınırları
16,5 L ve 11 L, ilgili bölmelerin hazne hacimleridir. Kimyasal saklama dolabı için bütün ambalajların toplam depolama hacmini ifade etmez; iki hazne ayrı bölümlerde görev yapar.
75 kg delikli tabanın, 25 kg çekilebilir rafın yük sınırıdır. Kimyasal saklama dolabı yerleşiminde yükler dengeli dağıtılmalı; haznelerin sızıntı tutma işlevi korunmalıdır.
Kimyasal Saklama Dolabı Yangın Dayanımı ve Kapıları
Tip 90 sınıflandırması sol yanıcı sıvı bölmesine aittir. Sağ asit/baz bölümü, aynı yangın dayanımına sahip bir yanıcı sıvı bölmesi olarak kullanılmamalıdır.
Normal kullanımda kapılar elle açılıp kapatılır. Yangında sol bölümün açık kapıları, termal mekanizmayla kendiliğinden kapanır. Kimyasal saklama dolabı, silindir kilit ve kırmızı/yeşil göstergeyle erişim kontrolü sağlar.
DN 50 Havalandırma Bağlantısı
Kombi kimyasal saklama dolabı içindeki iki bölümün havası tek egzoz bağlantısından alınabilir. Üreticinin referans değerleri, 10 kat hava değişimi için 3 m³/h – 1 Pa, 30 kat hava değişimi için 8 m³/h – 10 Pa’dır.
Teknik egzoz sistemi ayrıca planlanır. Kimyasal saklama dolabı bağlantısında kanal hattının basınç kayıpları ve depolanan maddelerin özellikleri de değerlendirilmelidir. Harici egzoz ünitesi belirtilen iç donanıma dahil değildir.
Kurulum ve Kullanım
Ön tarafta kapı hareketi ve ambalajlara erişim için alan bırakılmalıdır. Çekilebilir raflı kimyasal saklama dolabı, üretici kılavuzundaki devrilmeye karşı duvara sabitleme talimatına göre kurulmalıdır.
Tekerlekli kaide opsiyoneldir. İlk kullanımda kapı, conta ve donanım kontrolü yapılmalı; sağ raf kullanımdan sonra elle içeri itilmelidir. Sızıntılar kimyasala uygun yöntemle giderilmelidir.
Hangi Kullanım İçin Uygundur?
|
Kullanım İhtiyacı |
Değerlendirme |
|
Tezgâh altında yanıcı sıvı depolama |
Sol Tip 90 bölme kullanılabilir. |
|
Yanıcı olmayan korozif reaktiflerin ayrı tutulması |
Sağ bölüm, kimyasal ve malzeme uyumluluğu doğrulanarak kullanılabilir. |
|
Laboratuvar veya kalite kontrol çalışma alanı |
İki farklı depolama ihtiyacını aynı dış gövdede düzenlemek için değerlendirilebilir. |
|
Çeker ocak altına yerleşim |
Net boşluk, kapı açıklığı ve egzoz güzergâhı ölçülmelidir. |
Kombi kimyasal saklama dolabı seçimi, depolanacak maddelerin listesi ve gerçek ambalaj ölçüleriyle yapılmalıdır.
Paket ve İç Donanım
- 1 adet ASECOS K90.060.140.050.UB.3T kimyasal saklama dolabı.
- RAL 7035 açık gri, üç kanat kapılı gövde.
- Solda 1 delikli taban ve 1 adet 16,5 L alt toplama haznesi.
- Sağda 1 çekilebilir raf ve 11 L plastik hazne.
- Tam konfigürasyon kodu: 30377-001-33846.
Tekerlekli kaide, şişe tutucular ve harici egzoz ekipmanı ayrıca seçilen aksesuarlardır.
Sık Sorulan Sorular
Bu kimyasal saklama dolabı iki bölümde de 90 dakika dayanımlı mı?
Üretici kılavuzu 90 dakika yangın dayanımını sol bölme için belirtir. Sağ bölüm yanıcı olmayan korozif kimyasallara ayrılmıştır.
Sağ bölümde kaç çekilebilir raf bulunur?
30377-001-33846 konfigürasyonunda 1 adet bulunur. Her bölümde bir depolama seviyesi vardır.
Asitler ve bazlar aynı bölmeye birlikte konulabilir mi?
Kimyasal saklama dolabı bölmesinin kullanım amacı tek başına yeterli değildir. Maddelerin birbirleriyle ve donanımla uyumluluğu kontrol edilmelidir.
Tekerlekli kaide ve fan dahil mi?
Tekerlekli kaide opsiyoneldir. Harici egzoz ünitesi ayrıca seçilir.
Sentez Laboratuvar ile Ürün Seçimi ve Teklif
ASECOS 30377-001-33846 kimyasal saklama dolabı için belge ve teklif talebinizi Sentez Laboratuvar iletişim sayfasından iletebilirsiniz. Talebinizde modeli, tam ürün kodunu, kimyasal listesini, ambalaj boyutlarını ve kurulum alanını belirtin.
Yüksek tip yanıcı sıvı depolama seçeneğini değerlendirmek için ASECOS S-CLASSIC-90 S90.196.120 ürününü inceleyebilirsiniz. Bu seçeneğin korozif madde depolama ihtiyacına uygunluğu ayrıca değerlendirilmelidir.
