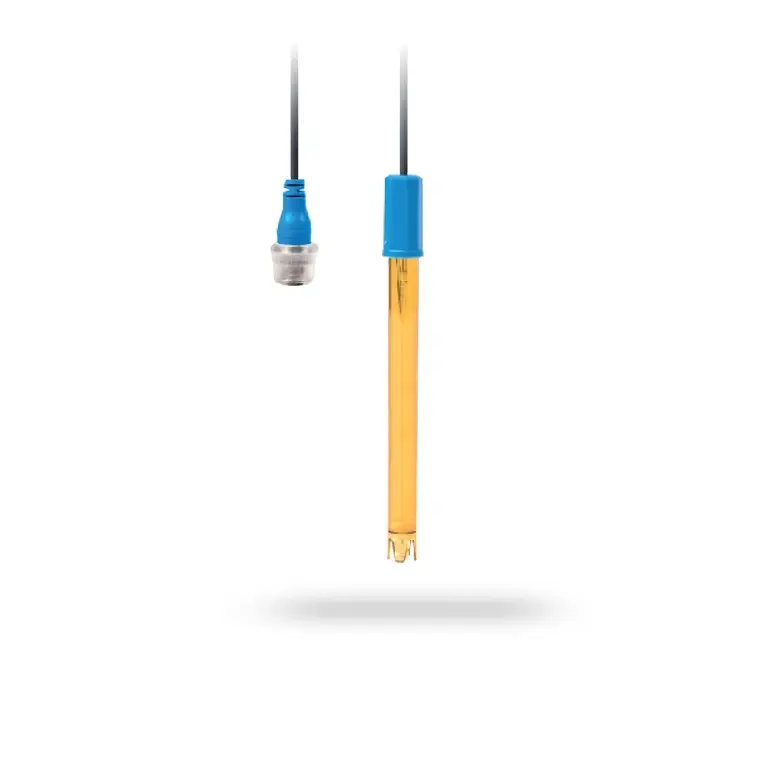

Antech pH Elektrodu XS – 1 Metre, BNC

Antech 421000010150010 pH Elektrodu XS; içme suyu, havuz suyu, akvaryum, proses suyu ve hafif kirli atık su uygulamalarında sürekli veya periyodik pH ölçümü için kullanılan 1 metre kablolu, BNC bağlantılı kombine pH elektrodudur.

0–14 pH ölçüm aralığı, dayanıklı epoksi gövdesi, kapalı referans yapısı ve doğrudan BNC bağlantısı sayesinde pH ölçüm ve kontrol cihazlarına kolayca bağlanabilir. Kombine elektrot yapısında ölçüm ve referans elemanları aynı gövde içerisinde bulunduğundan ayrıca bir referans elektrodu kullanılmasına gerek yoktur.

Antech pH Elektrodu XS; yüzme havuzu otomasyonları, dozaj pompaları, su şartlandırma sistemleri ve Enelsa ölçüm-kontrol sistemlerinde yedek pH sensörü olarak değerlendirilebilir. Elektrot, kullanım öncesinde cihazla birlikte uygun tampon çözeltiler kullanılarak kalibre edilmelidir.

Model bilgisi: 421000010150010 stok kodu, üretici kayıtlarında “Elektrod pH 1M Sensor XS” olarak geçer. “pH E 1 mt” modeli farklı bir ürün olup stok kodu 421000000100010’dur.

Teknik Özellikler

Üretici teknik bilgilerinde maksimum sıcaklık sınırı 80 °C olarak belirtilmekle birlikte, sürekli kullanım için 0–60 °C çalışma aralığının esas alınması önerilir. Basınç dayanımı 25 °C’de 6 bar olarak verilmektedir; yüksek sıcaklık ve yüksek basınç koşullarının birlikte uygulanması üretici onayı olmadan değerlendirilmemelidir.

Öne Çıkan Özellikler

• 0–14 pH tam ölçüm aralığı
• 1 metre sabit bağlantı kablosu
• Standart BNC konnektör
• Kombine pH elektrodu yapısı
• Dayanıklı epoksi gövde
• 12 mm standart sensör çapı
• Kapalı jel dolgulu referans sistemi
• Yeniden elektrolit doldurma gerektirmeyen yapı
• Ölçüm ve referans elektrodunun aynı gövdede bulunması
• 25 °C’de 6 bara kadar basınç dayanımı
• Minimum 100 µS/cm iletkenliğe sahip numunelerde kullanım
• Akış hücresi ve elektrot haznesine montaj imkânı
• Havuz ve su şartlandırma otomasyonlarına uygunluk
• Enelsa pH ölçüm ve dozaj sistemlerinde kullanım
• Koruyucu saklama şişesiyle kullanıma hazır muhafaza
• 6 metre ve 15 metre kablolu alternatifleri bulunan ürün serisi

Antech 421000010150010 Ne İşe Yarar?

Antech 421000010150010 pH elektrodu, sıvı numunedeki hidrojen iyonu aktivitesine bağlı elektriksel potansiyeli algılar. Elektrot tarafından üretilen sinyal, bağlı olduğu pH ölçüm veya kontrol cihazı tarafından pH değerine dönüştürülür.

Bu ölçüm bilgisi aşağıdaki işlemlerde kullanılabilir:

• Suyun asidik veya bazik durumunun belirlenmesi
• Asit veya baz dozajının otomatik kontrolü
• Havuz suyunun pH dengesinin izlenmesi
• İçme ve kullanma suyunun kontrolü
• Akvaryum ve yetiştiricilik suyunun takibi
• Proses suyunun pH kontrolü
• Arıtma sistemlerinin giriş ve çıkış kontrolü
• Hafif kirli atık sularda proses takibi
• Kimyasal dozaj sistemlerinin geri bildirim kontrolü

Elektrot tek başına ölçüm sonucu göstermez. BNC pH girişi bulunan uyumlu bir pH metre, kontrol cihazı veya dozaj sistemiyle birlikte kullanılmalıdır.

Kombine pH Elektrodu Nedir?

Kombine pH elektrodu, ölçüm camı ile referans elektrodunu aynı gövde içerisinde birleştiren sensör yapısıdır. Ayrı bir referans elektrodu kullanılmasına gerek kalmadan pH ölçüm cihazına tek bağlantı üzerinden sinyal gönderir.

Kombine yapının avantajları:

• Daha kolay kurulum
• Tek sensörle pH ölçümü
• Daha az bağlantı elemanı
• Kompakt montaj
• Akış hücresine kolay yerleştirme
• Rutin bakım işlemlerinin azalması
• Ölçüm ve referans elemanlarının aynı koşullarda çalışması

Kapalı jel dolgulu referans sistemi kullanıcı tarafından yeniden doldurulmaz. Elektrodun performansı kullanım ömrü sonunda azaldığında sensör değiştirilmelidir.

Epoksi Gövdenin Avantajları

Antech XS pH elektrodunun gövdesi üretici teknik verilerine göre epoksi malzemeden üretilmiştir. Epoksi gövde, cam gövdeli laboratuvar elektrotlarına kıyasla mekanik darbelere karşı daha dayanıklı bir yapı sağlar.

Epoksi gövdenin sağladığı avantajlar:

• Havuz ve arıtma tesislerinde dayanıklı kullanım
• Akış hücresine güvenli montaj
• Taşıma sırasında kırılma riskinin azaltılması
• Proses ortamlarında mekanik dayanım
• 12 mm standart montaj çapı
• Sensörün koruyucu hazne içerisinde kullanılabilmesi

Elektrodun gövdesi dayanıklı olsa da ölçüm ucundaki pH cam membranı hassastır. Sensör düşürülmemeli, sert yüzeylere çarptırılmamalı veya ölçüm ucu mekanik olarak temizlenmemelidir.

BNC Konnektörlü Bağlantı

Elektrot üzerinde bulunan BNC konnektör, uyumlu pH ölçüm ve kontrol cihazlarına hızlı bağlantı yapılmasını sağlar. BNC bağlantısı takıldıktan sonra döndürülerek kilitlenir.

BNC konnektörün avantajları:

• Hızlı takma ve çıkarma
• Güvenli mekanik kilitleme
• pH ölçüm cihazlarında yaygın kullanım
• Elektrot değişimini kolaylaştırma
• İlave terminal bağlantısını azaltma

Bir cihazda BNC girişi bulunması tek başına tam uyumluluk garantisi değildir. Cihazın pH elektrodu giriş yapısı, ölçüm aralığı, giriş empedansı, kalibrasyon sistemi ve varsa sıcaklık kompanzasyonu ayrıca kontrol edilmelidir.

Sıcaklık Sensörü Var mı?

Antech 421000010150010 modeli pH ölçümü yapan bir elektrottur ve entegre sıcaklık sensörü içerdiğine ilişkin üretici bilgisi bulunmamaktadır.

Bu nedenle:

• Elektrot pH değerini ölçer.
• Sıcaklığı ayrıca ölçmez.
• Otomatik sıcaklık kompanzasyonu için harici sıcaklık sensörü gerekebilir.
• Bağlanacağı cihazın manuel sıcaklık telafisi özelliği kullanılabilir.
• Hassas çalışmalarda numune ve kalibrasyon tamponlarının sıcaklıkları birbirine yakın tutulmalıdır.

Sıcaklık ölçümü veya otomatik sıcaklık telafisi gerekiyorsa uygun sıcaklık sensörlü pH elektrodu ya da ayrı sıcaklık probu değerlendirilmelidir.

Kullanım Alanları

Yüzme havuzları

• Havuz suyunun pH kontrolü
• Asit dozaj sistemleri
• Otomatik havuz kontrol panelleri
• Tuz klor jeneratörü sistemleri
• Dezenfeksiyon proseslerinin pH optimizasyonu

İçme ve kullanma suyu

• Su şartlandırma sistemleri
• Depo ve hat suyu kontrolleri
• Filtrasyon sonrası pH takibi
• Dozaj sistemleri
• Proses suyu izleme

Akvaryum ve su ürünleri yetiştiriciliği

• Tatlı su akvaryumları
• Yetiştirme tankları
• Sirkülasyon sistemleri
• Su kalitesi izleme
• pH değişimlerinin kontrolü

Su ve atık su arıtma

• Arıtma sistemi giriş ve çıkışları
• Nötralizasyon prosesleri
• Kimyasal dozaj kontrolü
• Hafif kirli atık sular
• Proses içi pH takibi

Endüstriyel uygulamalar

• Soğutma suyu sistemleri
• Kaplama ve durulama hatları
• Su bazlı prosesler
• Kimyasal hazırlama tankları
• Otomatik pH kontrol panelleri

Çok yoğun katı madde, yağ, protein, solvent veya aşındırıcı kimyasal içeren numunelerde standart XS elektrodun uygunluğu ayrıca değerlendirilmelidir. Kirlenmeye dayanıklı, çift bağlantılı veya özel proses elektrodu gerekebilir.

Minimum İletkenlik Değeri

Üretici teknik verilerinde minimum numune iletkenliği 100 µS/cm olarak belirtilmektedir.

Bu nedenle elektrot:

• Havuz suyu
• Şebeke suyu
• Akvaryum suyu
• Çoğu proses suyu
• Hafif kirli atık su

gibi yeterli iyonik iletkenliğe sahip numuneler için uygundur.

Saf su, distile su, deiyonize su ve çok düşük iletkenlikli ters ozmoz sularında pH ölçümü yavaş, kararsız veya tekrarlanabilirliği düşük olabilir. Bu tür uygulamalarda düşük iyonik kuvvetli numuneler için tasarlanmış özel pH elektrodu tercih edilmelidir.

Basınç ve Sıcaklık Sınırları

Antech pH Elektrodu XS için üretici teknik tablosunda:

• Maksimum basınç: 25 °C’de 6 bar
• Önerilen çalışma sıcaklığı: 0–60 °C
• Maksimum sıcaklık sınırı: 80 °C

bilgileri yer almaktadır.

Elektrot basınçlı hatta doğrudan monte edilecekse:

• Uygun elektrot haznesi kullanılmalıdır.
• Sensörün sızdırmaz biçimde sabitlendiği doğrulanmalıdır.
• Hat basıncı montaj öncesinde düşürülmelidir.
• Elektrot çalışma sırasında sökülmemelidir.
• Sıcaklık arttıkça izin verilen basınç değerinin değişebileceği dikkate alınmalıdır.
• Kimyasal ve gövde malzemesi uyumluluğu kontrol edilmelidir.

Kablo Uzunluğu Seçenekleri

Antech pH Sensor XS serisinde farklı kablo uzunlukları bulunmaktadır:

Kablo uzunluğu seçilirken elektrot ile kontrol cihazı arasındaki gerçek mesafe, kablo güzergâhı ve elektromanyetik parazit kaynakları dikkate alınmalıdır.

Elektrot kablosu kullanıcı tarafından kesilmemeli, ek yapılmamalı veya sıradan kabloyla uzatılmamalıdır. Daha uzun mesafe gerekiyorsa fabrikasyon 6 metre veya 15 metre kablolu model tercih edilmelidir.

Antech XS ile Antech E Modeli Arasındaki Kod Farkı

pH ve ORP elektrotları birbirinin yerine kullanılmaz. Sipariş öncesinde stok kodu, ölçülecek parametre ve cihaz modeli birlikte kontrol edilmelidir.

pH ve ORP Elektrodu Arasındaki Fark

Antech 421000010150010 bir pH elektrodudur. -2000 ile +2000 mV gibi ORP ölçüm aralıkları bu ürün için geçerli değildir.

ORP ölçümü gerekiyorsa üretici kayıtlarında 421000110100030 Elektrod ORP 1M Sensor XS modeli değerlendirilmelidir.

Kalibrasyon

pH elektrodu ilk kullanımdan önce, düzenli aralıklarla ve ölçüm performansı şüpheli olduğunda kalibre edilmelidir.

Genel iki noktalı kalibrasyon sırası:

1. Elektrot saf suyla durulanır.
2. Fazla su silkelenerek uzaklaştırılır.
3. Elektrot pH 7,00 tamponuna daldırılır.
4. Değer kararlı hale geldikten sonra nötr kalibrasyon tamamlanır.
5. Elektrot tekrar durulanır.
6. Ölçüm aralığına göre pH 4,00 veya pH 10,00 tamponuna daldırılır.
7. İkinci kalibrasyon noktası tamamlanır.
8. Elektrot durulanarak numune ölçümüne geçilir.

Üretici sistemlerinde kullanılan ilgili tampon çözeltileri:

Kalibrasyon işlemi bağlanılan ölçüm veya kontrol cihazının kullanım kılavuzuna göre gerçekleştirilmelidir.

Kullanım Önerileri

1. Elektrot saklama şişesinden dikkatlice çıkarılır.
2. Ölçüm ucunun nemli olduğu kontrol edilir.
3. Sensör saf suyla durulanır.
4. BNC konnektör uyumlu cihaz girişine bağlanır ve döndürülerek kilitlenir.
5. Elektrot pH 7,00 tamponuyla kalibre edilir.
6. Uygulamaya göre ikinci tampon noktası seçilir.
7. Elektrot uygun akış hücresine veya numuneye yerleştirilir.
8. Ölçüm ucunun tamamen sıvı içerisinde kaldığı doğrulanır.
9. Cam uç çevresinde hava kabarcığı bulunmaması sağlanır.
10. Değerin kararlı hale gelmesi beklenir.
11. Ölçüm sonrasında elektrot uygun yöntemle temizlenir.
12. Kullanılmadığında sensör uygun elektrot saklama çözeltisinde muhafaza edilir.

Temizlik ve Bakım

• Elektrot her ölçümden önce ve sonra saf suyla durulanmalıdır.
• pH camı sert bezle silinmemelidir.
• Ölçüm ucu metal fırça veya aşındırıcı malzemeyle temizlenmemelidir.
• Kireç birikintileri uygun elektrot temizleme çözeltisiyle giderilmelidir.
• Yağlı kirlenmeler için pH elektrotlarına uygun deterjanlı temizleme çözeltisi kullanılmalıdır.
• Temizlik sonrasında elektrot saklama çözeltisinde yeniden koşullandırılmalıdır.
• BNC konnektör temiz ve kuru tutulmalıdır.
• Elektrot kablosu keskin şekilde bükülmemelidir.
• Kablo taşıma amacıyla çekilmemelidir.
• Cam membran hava kabarcığı açısından düzenli olarak kontrol edilmelidir.
• Kalibrasyon eğimi bozulduğunda temizlik ve yeniden kalibrasyon yapılmalıdır.
• Performansı geri kazanılamayan elektrot yenisiyle değiştirilmelidir.

Elektrodun Saklanması

pH elektrodu kısa veya uzun süreli saklamada uygun KCl bazlı pH elektrodu saklama çözeltisi içerisinde nemli tutulmalıdır.

Aşağıdaki sıvılar uzun süreli saklama için kullanılmamalıdır:

• Saf su
• Distile su
• Deiyonize su
• Ters ozmoz suyu
• Musluk suyu
• pH tampon çözeltileri

Elektrot kuru kalmışsa doğrudan kalibrasyona başlanmamalıdır. Sensör uygun saklama çözeltisinde birkaç saat bekletilmeli, ardından kalibrasyon yapılmalıdır.

Kullanım Uyarıları

• 421000010150010 stok kodu XS modeline aittir; E modeli değildir.
• Ürün pH ölçer; ORP veya serbest klor ölçmez.
• Elektrot tek başına ekranlı bir ölçüm cihazı değildir.
• Uyumlu pH ölçüm veya kontrol cihazıyla kullanılmalıdır.
• Minimum numune iletkenliği 100 µS/cm’dir.
• Çok düşük iletkenlikli saf sularda uygun olmayabilir.
• Maksimum basınç değeri 25 °C’de 6 bardır.
• Sürekli kullanımda önerilen sıcaklık aralığı aşılmamalıdır.
• Elektrot basınçlı hattan sistem basıncı düşürülmeden çıkarılmamalıdır.
• Cam ölçüm ucu sert yüzeylere çarptırılmamalıdır.
• Elektrot kuru şekilde saklanmamalıdır.
• Saf veya deiyonize suda uzun süre bekletilmemelidir.
• Kabloya ek yapılmamalı ve kablo kesilmemelidir.
• BNC konnektör sıvıyla temas ettirilmemelidir.
• Kimyasal uyumluluk numune bileşimine göre kontrol edilmelidir.
• Kalibrasyon tamponları kirletilmemelidir.
• Yüksek doğruluk gereken uygulamalarda kalibrasyon düzenli yapılmalıdır.
• Kullanım ömrü; numune yapısı, sıcaklık, basınç, temizlik ve saklama koşullarına bağlıdır.

Standart Teslimat Kapsamı

• 1 adet Antech 421000010150010 Elektrod pH 1M Sensor XS
• Sabit 1 metre bağlantı kablosu
• BNC konnektör
• Koruyucu elektrot saklama şişesi

pH ölçüm cihazı, kontrol paneli, elektrot haznesi, montaj parçaları, pH tampon çözeltileri ve elektrot saklama çözeltisi standart pakete dahil olmayabilir. Güncel teslimat kapsamı sipariş öncesinde kontrol edilmelidir.

Sık Sorulan Sorular

421000010150010 hangi modeldir?

Üretici kayıtlarına göre bu stok kodu Elektrod pH 1M Sensor XS modeline aittir. 1 metre kablolu, BNC konnektörlü kombine pH elektrodudur.

Bu ürün pH E sensör müdür?

Hayır. pH E 1 metre modeli ayrı bir üründür ve stok kodu 421000000100010’dur.

ORP ölçebilir mi?

Hayır. Bu ürün 0–14 pH aralığında ölçüm yapan pH elektrodudur. ORP ölçümü için 421000110100030 ORP Sensor XS modeli değerlendirilmelidir.

Kablo uzunluğu nedir?

421000010150010 modelinin kablo uzunluğu 1 metredir. Aynı seride 6 ve 15 metre kablolu seçenekler bulunur.

Hangi bağlantıyı kullanır?

Elektrot standart BNC konnektörle bağlanır.

Sıcaklık ölçer mi?

Hayır. Bu modelin entegre sıcaklık sensörü bulunduğuna ilişkin üretici bilgisi yoktur. Otomatik sıcaklık telafisi gerekiyorsa ayrıca uygun sıcaklık probu kullanılmalıdır.

Hangi sularda kullanılabilir?

İçme suyu, havuz suyu, akvaryum suyu, proses suyu ve hafif kirli atık sularda kullanılabilir. Numunenin iletkenliği en az 100 µS/cm olmalıdır.

Saf su ölçümüne uygun mudur?

Minimum iletkenlik gereksinimi nedeniyle distile, deiyonize veya çok düşük iletkenlikli saf sularda kararlı ölçüm vermeyebilir.

Maksimum basıncı nedir?

Üretici teknik tablosunda 25 °C’de maksimum 6 bar olarak belirtilmiştir.

Elektrot yeniden doldurulur mu?

Kapalı jel dolgulu yapıdadır ve kullanıcı tarafından yeniden doldurulmaz.

Kalibrasyon için hangi çözeltiler kullanılmalıdır?

Genel uygulamalarda pH 7,00 tamponuyla nötr kalibrasyon, ardından ölçüm aralığına göre pH 4,00 veya pH 10,00 tamponuyla ikinci kalibrasyon yapılır.
