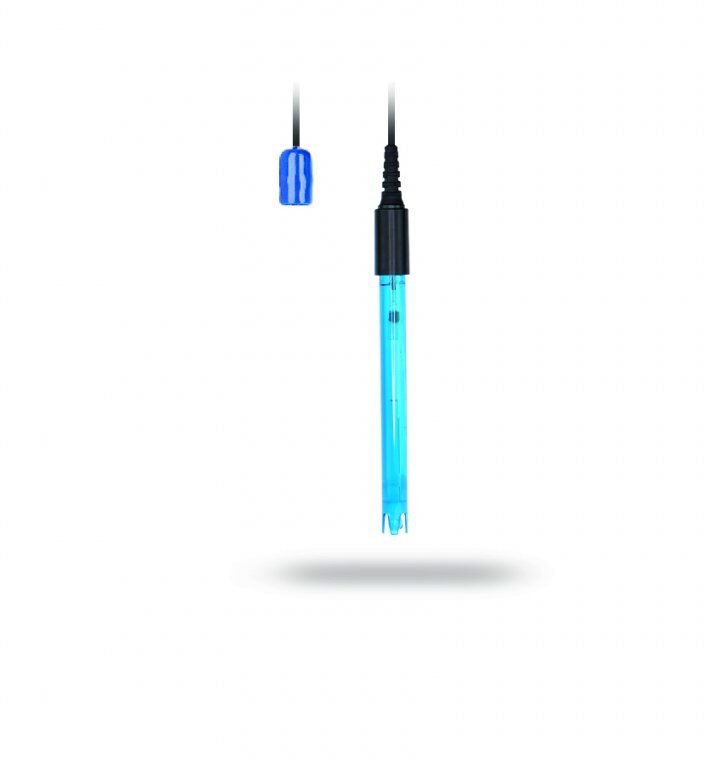

Antech pH E Elektrodu – 1 Metre, BNC

Antech 421000000100010 pH E Elektrodu; havuz, içme suyu, proses suyu, su arıtma ve otomatik kimyasal dozaj sistemlerinde pH değerinin ölçülmesi için geliştirilmiş, 1 metre kablolu ve BNC konnektörlü kombine pH sensörüdür.

0–14 pH ölçüm aralığına sahip elektrot; dayanıklı polikarbon gövdesi, tek Pellon bağlantısı ve kapalı 3,5 M KCl/AgCl jel referans sistemi sayesinde rutin su ölçümleri ve sürekli pH kontrol uygulamaları için uygun bir yapı sunar.

Antech pH E elektrodu, kullanıcı tarafından yeniden elektrolit doldurulmasını gerektirmeyen kapalı jel yapısına sahiptir. Ürün, ölçüm ucunun nemli kalmasını ve kullanıma hazır şekilde muhafaza edilmesini sağlayan saklama şişesiyle gönderilir.

421000000100010 stok kodlu 1 metre kablolu model, özellikle Enelsa ve Antech’in E serisi pH ölçüm ve kontrol sistemlerinde yedek elektrot olarak kullanılmak üzere tasarlanmıştır.

Teknik Özellikler

Öne Çıkan Özellikler

• 0–14 pH geniş ölçüm aralığı
• 1 metre sabit bağlantı kablosu
• Doğrudan BNC konnektör
• Polikarbon gövde
• 12 mm standart sensör çapı
• 120 mm kompakt gövde uzunluğu
• 0–60 °C çalışma sıcaklığı
• 6 bara kadar basınç dayanımı
• Tek Pellon sıvı bağlantısı
• 3,5 M KCl/AgCl referans jeli
• Kapalı jel dolgulu referans sistemi
• Yeniden elektrolit doldurma gerektirmeyen yapı
• Kombine ölçüm ve referans elektrodu
• Minimum 100 µS/cm numune iletkenliği
• E serisi kontrol sistemleriyle kullanım
• 1, 6 ve 15 metre kablo alternatifleri
• Saklama şişesinde kullanıma hazır teslimat
• Havuz ve su arıtma otomasyonlarına uygunluk

Antech pH E Elektrodu Ne İşe Yarar?

Antech pH E elektrodu, sıvının asidik veya bazik durumunu belirlemek için kullanılır. Elektrot, numunedeki hidrojen iyonu aktivitesine bağlı olarak elektriksel bir potansiyel oluşturur. Oluşan sinyal BNC bağlantısı üzerinden uyumlu pH ölçüm veya kontrol cihazına iletilir.

Kontrol cihazı elektrottan gelen sinyali pH değerine dönüştürerek:

• pH değerinin ekranda görüntülenmesini
• Alt ve üst pH sınırlarının takip edilmesini
• Asit veya baz dozajının kontrol edilmesini
• Alarm limitlerinin oluşturulmasını
• Kimyasal dozaj pompasının otomatik çalıştırılmasını
• Proses pH değerinin belirlenen aralıkta tutulmasını

sağlayabilir.

Antech pH E elektrodu tek başına ölçüm sonucu gösteren bir cihaz değildir. Elektrot, uyumlu bir pH ölçüm ve kontrol cihazıyla birlikte kullanılmalıdır.

Kombine pH Elektrodu Yapısı

Antech 421000000100010, ölçüm ve referans elektrotlarını tek gövdede birleştiren kombine bir pH elektrodudur. Bu yapı, ayrı bir referans elektrodu kullanılmasına gerek kalmadan tek BNC bağlantısıyla ölçüm yapılmasını sağlar.

Kombine yapının avantajları:

• Kolay kurulum
• Tek kablo üzerinden bağlantı
• Kompakt sensör yapısı
• Akış hücresine kolay montaj
• Daha az bağlantı elemanı
• Elektrot değişiminin kolaylaştırılması
• Sürekli ölçüm sistemlerine uygunluk

Kapalı Jel Dolgulu Referans Sistemi

Antech pH E elektrodu, 3,5 M KCl/AgCl referans jeline sahip kapalı bir referans sistemi kullanır. Jel elektrolit kullanıcı tarafından yeniden doldurulmaz.

Bu yapı:

• Elektrolit doldurma işlemini ortadan kaldırır.
• Rutin kullanıcı bakımını azaltır.
• Taşıma ve montaj sırasında sızıntı riskini azaltır.
• Elektrodun kullanıma hazır tutulmasını kolaylaştırır.
• Sürekli ölçüm sistemlerinde pratik kullanım sağlar.

“Bakım gerektirmez” ifadesi elektrolitin yeniden doldurulmadığını belirtir. Elektrot yine de düzenli olarak temizlenmeli, kalibre edilmeli ve uygun saklama çözeltisinde muhafaza edilmelidir.

Pellon Bağlantının Görevi

Elektrot içerisinde bulunan Pellon bağlantı, referans elektrolitiyle ölçülen numune arasında iyonik temas kurulmasını sağlar. Referans sinyalinin kararlı biçimde iletilmesi, doğru pH ölçümü açısından önemlidir.

Bağlantı yüzeyinin:

• Kirlenmesi
• Yağla kaplanması
• Kireçlenmesi
• Partiküllerle tıkanması
• Numune kalıntılarının kuruması

ölçümün yavaşlamasına, kalibrasyon hatalarına veya kararsız sonuçlara neden olabilir.

Yoğun partikül, yağ, protein veya askıda katı madde içeren numunelerde bağlantı daha hızlı kirlenebilir. Bu tür uygulamalarda düzenli temizlik yapılmalı veya kirlenmeye dayanıklı özel proses elektrotları değerlendirilmelidir.

Polikarbon Gövde

Antech pH E elektrodunun gövdesi polikarbon malzemeden üretilmiştir. Polikarbon yapı, cam gövdeli laboratuvar elektrotlarına kıyasla mekanik darbelere karşı daha dayanıklı kullanım sağlar.

Polikarbon gövdenin avantajları:

• Havuz otomasyonlarında dayanıklı kullanım
• Akış hücresine kolay montaj
• Taşıma sırasında daha düşük kırılma riski
• 12 mm standart sensör çapı
• Kompakt 120 mm gövde uzunluğu
• Su arıtma ve dozaj sistemlerine uygunluk

Gövde polikarbon olsa da sensörün pH ölçüm membranı hassastır. Elektrot düşürülmemeli, sert yüzeylere çarptırılmamalı ve ölçüm ucu aşındırıcı malzemelerle temizlenmemelidir.

BNC Konnektörlü Bağlantı

Elektrot, doğrudan BNC konnektör üzerinden uyumlu pH kontrol cihazına bağlanır. Konnektör cihaz girişine takıldıktan sonra döndürülerek kilitlenir.

BNC bağlantısının avantajları:

• Hızlı elektrot değişimi
• Güvenli mekanik bağlantı
• İlave terminal bağlantısı gerektirmemesi
• pH cihazlarında yaygın kullanım
• Montaj ve servis işlemlerinin kolaylaştırılması

Cihazda BNC girişi bulunması tek başına tam uyumluluk garantisi değildir. Elektrodun özellikle E serisi cihazlar için tasarlandığı dikkate alınmalı; cihaz modeli, pH giriş yapısı ve kalibrasyon fonksiyonları sipariş öncesinde kontrol edilmelidir.

E Serisi Sistemlerle Uyumluluk

421000000100010 pH elektrodu, üretici kataloglarında E serisi ölçüm ve kontrol sistemleri için belirtilmektedir.

Kullanılabildiği sistem ailelerine örnekler:

• System OmniCon pH ORP E
• System 02 E
• System 03 E
• System 04 E
• System Aquatic E
• System Aquameter Tower
• Uyumlu Antech ve Enelsa pH kontrol panelleri

Kesin uyumluluk kontrolünde aşağıdaki bilgiler birlikte değerlendirilmelidir:

• Kontrol cihazının tam modeli
• Sistem versiyonunun E olup olmadığı
• BNC bağlantı tipi
• Elektrot gövde çapı
• Elektrot haznesi ölçüsü
• Kablo uzunluğu
• Çalışma basıncı ve sıcaklığı

Kullanım Alanları

Yüzme havuzları

• Havuz suyunun pH kontrolü
• Otomatik asit dozaj sistemleri
• Tuz klor jeneratörleri
• Havuz kontrol panelleri
• Dezenfeksiyon verimliliğinin desteklenmesi

Havuz suyunda pH değerinin kontrol altında tutulması, dezenfektan etkinliği, kullanıcı konforu, kireçlenme ve korozyon risklerinin yönetilmesi açısından önemlidir.

Su arıtma sistemleri

• İçme suyu arıtma
• Proses suyu hazırlama
• Nötralizasyon tankları
• Kimyasal dozaj sistemleri
• Arıtma giriş ve çıkış suyu kontrolü
• Filtrasyon sonrası pH takibi

Endüstriyel prosesler

• Soğutma suyu sistemleri
• Su şartlandırma
• Durulama hatları
• Kimyasal hazırlama tankları
• Otomatik pH kontrol panelleri
• Su bazlı üretim prosesleri

Akvaryum ve su ürünleri yetiştiriciliği

• Akvaryum suyunun pH takibi
• Yetiştirme tanklarının izlenmesi
• Sirkülasyon sistemleri
• Tatlı su uygulamaları
• Otomatik pH kontrolü

Atık su uygulamaları

• Hafif kirli atık sular
• Nötralizasyon prosesleri
• Kimyasal dozaj kontrolü
• Arıtma prosesi takibi

Yoğun yağ, protein, çamur veya partikül içeren atık sularda elektrot bağlantısının kirlenme riski göz önünde bulundurulmalıdır.

Minimum İletkenlik Gereksinimi

Antech pH E elektrodu için minimum numune iletkenliği 100 µS/cm olarak belirtilmiştir.

Elektrot aşağıdaki gibi yeterli iyonik içeriğe sahip sularda kullanılabilir:

• Havuz suyu
• Şebeke suyu
• Akvaryum suyu
• Çoğu proses suyu
• Hafif kirli atık su
• Soğutma suyu

Çok düşük iletkenliğe sahip aşağıdaki sularda ölçüm kararsız veya yavaş olabilir:

• Distile su
• Deiyonize su
• Ultra saf su
• Çok düşük mineralli ters ozmoz suyu

Bu numunelerde düşük iyonik kuvvetli sular için geliştirilmiş özel pH elektrodu kullanılmalıdır.

Yüksek pH Değerlerinde Sodyum Hatası

Elektrodun nominal ölçüm aralığı 0–14 pH’tır. Bununla birlikte üretici, pH 12,3 üzerindeki ölçümlerde Na⁺ yani sodyum hatası oluşabileceğini belirtmektedir.

Yüksek alkali numunelerde sodyum iyonları pH camı tarafından kısmen hidrojen iyonu gibi algılanabilir. Bu durum cihazın gerçek değerden daha düşük pH sonucu göstermesine neden olabilir.

pH 12,3 üzerindeki numunelerde:

• Sonuçların doğruluğu ayrıca değerlendirilmelidir.
• Yüksek alkaliniteye uygun elektrot kullanılmalıdır.
• Kalibrasyon tamponları ölçüm aralığına uygun seçilmelidir.
• Gerekirse sonuç farklı bir yöntemle doğrulanmalıdır.

Çalışma Sıcaklığı ve Basınç

Antech 421000000100010 elektrodun çalışma sıcaklığı 0–60 °C, maksimum basınç değeri ise 6 bar olarak belirtilmektedir.

Basınçlı sistemlerde:

• Uygun 12 mm elektrot haznesi kullanılmalıdır.
• Elektrot sızdırmaz montaj elemanıyla sabitlenmelidir.
• Hat basıncı montaj öncesinde düşürülmelidir.
• Elektrot basınç altındayken çıkarılmamalıdır.
• Bağlantı elemanları düzenli olarak kontrol edilmelidir.
• Numunenin polikarbon gövdeyle kimyasal uyumluluğu doğrulanmalıdır.

6 bar basınç değeri, bütün sıcaklık ve kimyasal koşullarda aynı şekilde uygulanabilecek genel bir değer olarak değerlendirilmemelidir. Sıcak, aşındırıcı veya solvent içeren numunelerde üretici onayı alınmalıdır.

Kablo Uzunluğu Seçenekleri

Antech pH E serisi farklı kablo uzunluklarında sunulur:

Kablo uzunluğu seçilirken elektrotla kontrol cihazı arasındaki mesafe, kablo güzergâhı ve elektromanyetik parazit kaynakları dikkate alınmalıdır.

Elektrot kablosuna kullanıcı tarafından ek yapılması önerilmez. Daha uzun bağlantı gerekiyorsa fabrikasyon 6 veya 15 metre kablolu model tercih edilmelidir.

pH E ile pH Sensor XS Arasındaki Fark

E ve XS elektrotlar aynı BNC bağlantısına sahip görünse de gövde, seri ve cihaz uyumluluğu açısından birbirinin doğrudan yerine kullanılacağı varsayılmamalıdır.

pH E ile ORP E Arasındaki Fark

421000000100010 stok kodlu ürün bir pH elektrodudur. Gönderilen ilk teknik metindeki -2000/+2000 mV ölçüm aralığı, ORP E elektroduna ait bir bilgidir ve bu ürün için geçerli değildir.

pH ve ORP elektrotları birbirinin yerine kullanılamaz.

Kalibrasyon

Elektrot ilk kullanımda, düzenli kullanım sırasında ve ölçüm performansı şüpheli olduğunda kalibre edilmelidir.

Genel iki noktalı kalibrasyon:

1. Elektrot saf suyla durulanır.
2. Fazla su hafifçe silkelenir.
3. Elektrot pH 7,00 tampon çözeltisine daldırılır.
4. Değer kararlı hale geldikten sonra nötr nokta kalibrasyonu tamamlanır.
5. Elektrot yeniden durulanır.
6. Uygulamaya göre pH 4,00 veya pH 10,00 tamponuna daldırılır.
7. İkinci kalibrasyon noktası tamamlanır.
8. Elektrot durulanarak ölçüm sistemine yerleştirilir.

Asidik uygulamalarda pH 4,00 ve pH 7,00; alkali uygulamalarda ise pH 7,00 ve pH 10,00 tamponları tercih edilir.

İlgili Kalibrasyon Çözeltileri

Tampon çözeltiler doğrudan ana şişe içerisinde kalibre edilmemeli, gerekli miktar temiz bir kaba alınmalıdır. Kullanılmış tampon çözelti ana şişeye geri dökülmemelidir.

Kullanım Önerileri

1. Elektrot saklama şişesinden dikkatlice çıkarılır.
2. Ölçüm ucunun nemli olduğu kontrol edilir.
3. Sensör saf suyla durulanır.
4. BNC konnektör uyumlu cihaz girişine bağlanır.
5. Elektrot uygun tamponlarla kalibre edilir.
6. Sensör akış hücresine veya ölçüm haznesine yerleştirilir.
7. Ölçüm ucu ve Pellon bağlantının tamamen sıvı içerisinde kalması sağlanır.
8. Cam membran çevresindeki hava kabarcıkları uzaklaştırılır.
9. Değerin kararlı hale gelmesi beklenir.
10. Sürekli ölçüm sisteminde akış ve basınç koşulları kontrol edilir.
11. Elektrot düzenli aralıklarla çıkarılarak temizlenir ve kalibre edilir.
12. Kullanılmadığında uygun elektrot saklama çözeltisinde muhafaza edilir.

Temizlik ve Bakım

• Elektrot ölçüm öncesinde ve sonrasında saf suyla durulanmalıdır.
• pH cam membranı kuru bezle ovalanmamalıdır.
• Ölçüm ucu sert fırçayla temizlenmemelidir.
• Kireç birikintileri uygun pH elektrodu temizleme çözeltisiyle giderilmelidir.
• Yağlı kirlenmeler için elektrot uyumlu deterjanlı temizleme çözeltisi kullanılmalıdır.
• Pellon bağlantı yüzeyinin tıkanmaması sağlanmalıdır.
• Temizlik sonrasında elektrot saklama çözeltisinde yeniden koşullandırılmalıdır.
• BNC konnektör temiz ve kuru tutulmalıdır.
• Kablo kesilmemeli veya keskin şekilde bükülmemelidir.
• Kalibrasyon eğimi düzenli olarak kontrol edilmelidir.
• Temizleme ve kalibrasyonla performansı düzelmeyen elektrot değiştirilmelidir.

Saklama Koşulları

Elektrot, kullanım dışında uygun KCl bazlı pH elektrodu saklama çözeltisi içerisinde nemli tutulmalıdır.

Uzun süreli saklama için aşağıdaki sıvılar kullanılmamalıdır:

• Saf su
• Distile su
• Deiyonize su
• Ters ozmoz suyu
• Musluk suyu
• pH tampon çözeltisi

Elektrot kurumuşsa uygun saklama çözeltisinde birkaç saat bekletilmeli ve ardından yeniden kalibre edilmelidir.

Kullanım Uyarıları

• Ürün yalnızca pH ölçümü içindir.
• ORP, serbest klor, iletkenlik veya sıcaklık ölçmez.
• Entegre sıcaklık sensörü bulunduğu belirtilmemiştir.
• Elektrot tek başına ekranlı bir ölçüm cihazı değildir.
• Uyumlu pH ölçüm ve kontrol cihazıyla kullanılmalıdır.
• Nominal ölçüm aralığı 0–14 pH’tır.
• pH 12,3 üzerinde sodyum hatası oluşabilir.
• Minimum numune iletkenliği 100 µS/cm’dir.
• Ultra saf ve çok düşük iletkenlikli sularda uygun olmayabilir.
• Çalışma sıcaklığı 0–60 °C’dir.
• Maksimum basınç sınırı 6 bardır.
• Basınçlı hat söküm öncesinde tamamen boşaltılmalıdır.
• Polikarbon gövdenin kimyasal uyumluluğu kontrol edilmelidir.
• Cam membran sert yüzeylere çarptırılmamalıdır.
• Elektrot kuru bırakılmamalıdır.
• Saf veya deiyonize su içerisinde uzun süre saklanmamalıdır.
• BNC konnektör ıslatılmamalıdır.
• Elektrot kablosuna kullanıcı tarafından ek yapılmamalıdır.
• pH ve ORP elektrotları birbirinin yerine kullanılmamalıdır.
• E ve XS model kodları sipariş öncesinde karıştırılmamalıdır.

Standart Teslimat Kapsamı

• 1 adet Antech 421000000100010 Elektrod pH 1M E
• Sabit 1 metre bağlantı kablosu
• BNC konnektör
• Koruyucu saklama şişesi

pH kontrol cihazı, elektrot haznesi, montaj bağlantıları, tampon çözeltiler ve ilave elektrot saklama çözeltisi standart pakete dahil olmayabilir. Güncel teslimat kapsamı sipariş öncesinde kontrol edilmelidir.

Sık Sorulan Sorular

421000000100010 hangi üründür?

Antech Elektrod pH 1M E modelidir. 1 metre kabloya, BNC bağlantıya ve 0–14 pH ölçüm aralığına sahip kombine pH elektrodudur.

Ürün XS modeli midir?

Hayır. XS modelinin 1 metre kablolu versiyonu 421000010150010 stok koduna sahiptir. Bu ürün 421000000100010 kodlu E modelidir.

ORP ölçer mi?

Hayır. Ürün pH elektrodudur. ORP E elektrodunun 1 metre kablolu modeli 421000100100010 stok koduna sahiptir.

Kablo uzunluğu nedir?

Bu model 1 metre kabloya sahiptir. Aynı E serisinin 6 metre ve 15 metre kablolu seçenekleri de bulunmaktadır.

Gövde ölçüsü nedir?

Polikarbon gövde 12 mm çapında ve 120 mm uzunluğundadır.

Sıcaklık aralığı nedir?

Üretici tarafından 0–60 °C çalışma sıcaklığı belirtilmiştir.

Basınçlı sistemde kullanılabilir mi?

Maksimum basınç sınırı 6 bardır. Uygun elektrot haznesi, sızdırmaz montaj elemanı ve kimyasal uyumluluk kontrolü gereklidir.

Saf su ölçümünde kullanılabilir mi?

Minimum iletkenlik sınırı 100 µS/cm olduğundan çok düşük iletkenlikli saf, distile veya deiyonize sularda kararlı ölçüm vermeyebilir.

Bakım gerektirir mi?

Referans jeli yeniden doldurulmaz. Ancak elektrodun temizlenmesi, kalibre edilmesi ve uygun saklama çözeltisinde muhafaza edilmesi gerekir.

Sıcaklık sensörü var mı?

Üretici teknik bilgilerinde entegre sıcaklık sensörü belirtilmemiştir. Sıcaklık kompanzasyonu gerekiyorsa uyumlu harici sıcaklık sensörü kullanılmalıdır.

Antech 421000000100010 nereden alınır?

Antech 421000000100010 pH E Elektrodu için güncel fiyat, stok durumu, kalibrasyon tamponları, elektrot haznesi ve uyumlu kontrol cihazları hakkında Sentez Laboratuvar – sentezlab.com üzerinden bilgi ve teklif talep edebilirsiniz.

Neden Sentez Laboratuvar?

Sentez Laboratuvar; pH elektrotları, ORP elektrotları, pH kontrol cihazları, dozaj pompaları, kalibrasyon tamponları ve elektrot montaj ekipmanlarının seçiminde uygulamaya yönelik teknik değerlendirme sunar.

Antech pH E elektrodu için teklif isterken kullandığınız cihazın tam modelini, sistemin E serisi olup olmadığını, numune türünü, çalışma sıcaklığını, hat basıncını ve gerekli kablo uzunluğunu belirtmeniz doğru elektrot ve aksesuarların belirlenmesini kolaylaştırır.
