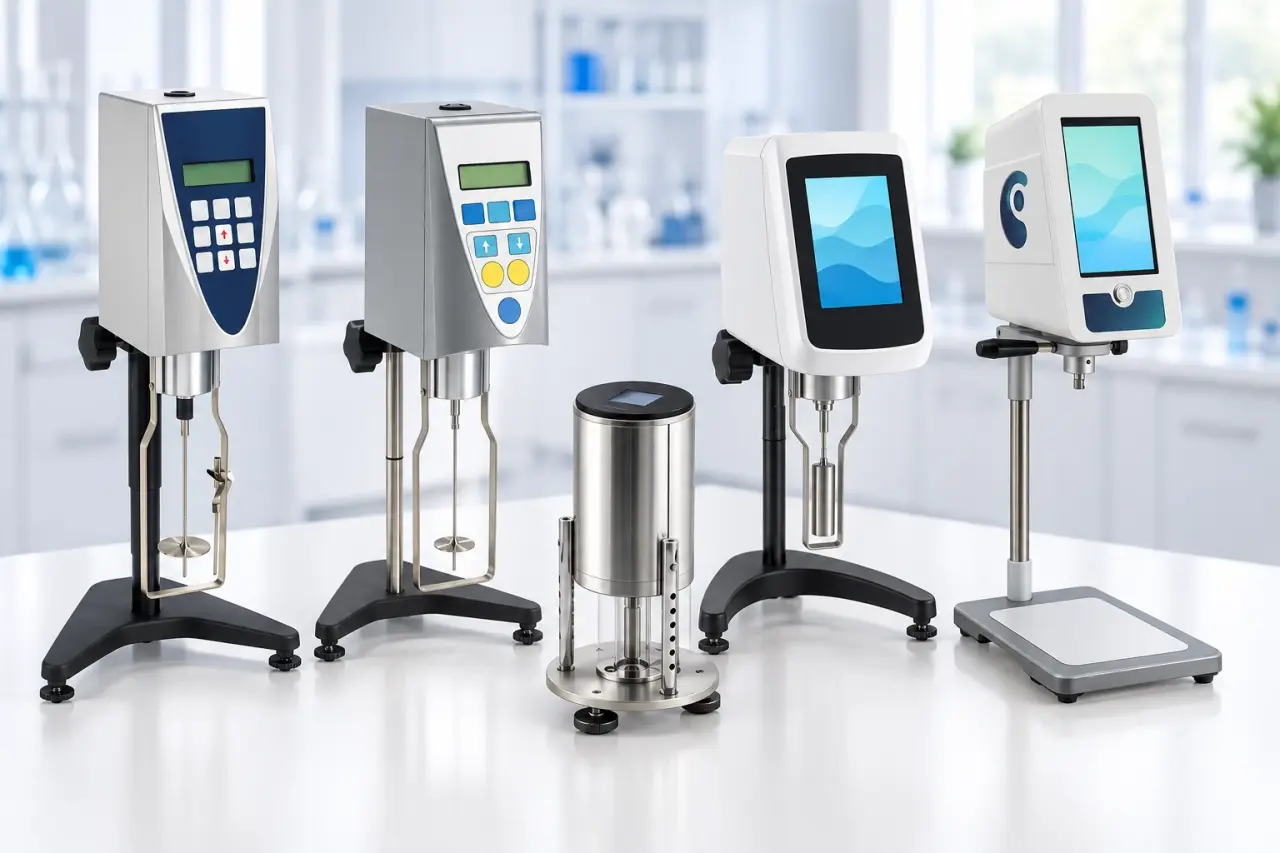

Viskozimetre Seçim Rehberi: Ölçüm Prensipleri ve Viskozite Aralıkları
Viskozite, bir sıvının akmaya karşı gösterdiği direnci ifade eder ve laboratuvarda dört farklı prensiple ölçülür. Cihaz seçiminde ilk karar hangi markanın alınacağı değil, hangi ölçüm prensibinin uygulamanıza uyduğudur; çünkü prensip; kapsanabilen viskozite aralığını, gereken numune miktarını ve ölçümün ne kadar süreceğini birlikte belirler.
Rotasyonel Viskozimetreler
Rotasyonel sistemlerde numune içine daldırılan bir mil (spindle) sabit hızda döndürülür ve dönmeye karşı oluşan tork ölçülür. Viskozite, bu torkun dönme hızına oranından hesaplanır. Katalogdaki viskozimetrelerin büyük çoğunluğu bu prensiple çalışır.
Yöntemin en belirgin avantajı, aynı cihazla çok geniş bir aralığın kapsanabilmesidir. Spindle ve hız değiştirilerek tek bir gövde, birkaç mPa·s'den milyonlarca mPa·s'ye uzanan numunelerde kullanılabilir.
Katalogdaki Aralıklar
Brookfield LVDV-E 1–2.000.000 cP, RVDV-E 100–13.000.000 cP, HADV-E 200–26.000.000 cP ve HBDV-E 800–104.000.000 cP aralığında listelenir. Anton Paar ViscoQC 100 L 0,2–6.000.000 mPa·s, ViscoQC 100 R 1,6–40.000.000 mPa·s ve ViscoQC 300 H 10,6–320.000.000 mPa·s değerleriyle yer alır.
Titreşimli (Tuning Fork) Viskozimetreler
Titreşimli sistemlerde dönen bir parça yoktur. Numune içine daldırılan iki sensör plakası sabit bir frekansta titreştirilir ve bu titreşimi sürdürmek için gereken elektriksel güç ölçülür. Sıvı ne kadar viskozsa titreşimi sürdürmek o kadar fazla enerji gerektirir.
AND SV Serisi
Katalogdaki AND SV serisinde ölçüm metodu "tuning fork titreşim metodu" ve titreşim frekansı 30 Hz olarak verilir. Seri içinde SV-1A 0,3–1.000 mPa·s, SV-10 0,3–10.000 mPa·s ve SV-100 1.000–100.000 mPa·s aralıklarını kapsar.
Bu grubun ayırt edici özelliği düşük viskoziteli sıvılarda çalışabilmesidir; SV-1A ve SV-10 modelleri 0,3 mPa·s'den başlar. Rotasyonel sistemlerde bu kadar düşük değerler ancak özel adaptörlerle ölçülebilir. Aynı tabloda hassasiyet (tekrarlanabilirlik) %1 olarak verilir.
Numune Miktarı Avantajı
AND SV serisi tablosunda minimum numune miktarı "standart numune kabı 35 mL, opsiyonel numune kabı 10 mL, opsiyonel cam numune kabı 13 mL" olarak belirtilir. SV-1A modelinin adında ise 2 mL numune ile ölçüm yapılabildiği yer alır. Az bulunan ya da pahalı numunelerle çalışan laboratuvarlarda bu değerler belirleyici olabilir.
Kapiler (Cam) Viskozimetreler
Kapiler yöntemde numune, bilinen çapta ince bir cam borudan yerçekimi etkisiyle akar ve iki işaret arasındaki geçiş süresi ölçülür. Süre, kinematik viskoziteyle doğru orantılıdır ve sonuç genellikle cSt (mm²/s) biriminde verilir.
Kinematik ve Dinamik Viskozite Farkı
Rotasyonel ve titreşimli cihazlar dinamik viskoziteyi (mPa·s veya cP) ölçer. Kapiler viskozimetreler ve akış kapları ise kinematik viskoziteyi (cSt) verir. İki büyüklük yoğunluk üzerinden birbirine çevrilir; bu nedenle kapiler yöntemle çalışırken numunenin yoğunluğunun da bilinmesi gerekir.
Katalogda Advanced Instruments 285400037 Ubbelohde tipi viskozimetre olarak yer alır. Cam kapiler viskozimetreler hareketli parça içermedikleri için yüksek tekrarlanabilirlik sunar, ancak her ölçüm için sabit sıcaklıkta bir su banyosu ve ayrı bir kronometre düzeni gerektirir.
Akış Kapları (Flow Cups)
Akış kapları, tabanında kalibre edilmiş bir delik bulunan kaplardır. Kap numuneyle doldurulur ve tamamen boşalması için geçen süre ölçülür. Yöntem basittir, saha ve üretim hattı kontrollerinde yaygın olarak kullanılır.
Delik Çapı Aralığı Belirler
Katalogdaki ASTM D4212 Shell Cup serisinde her delik çapı belirli bir aralığa karşılık gelir: 2,7 mm için 20–80 cSt, 3,1 mm için 30–120 cSt, 3,5 mm için 40–170 cSt, 3,8 mm için 70–270 cSt, 4,6 mm için 125–520 cSt ve 5,8 mm için 320–1300 cSt.
Bu tablo, akış kaplarının neden set hâlinde kullanıldığını açıklar: tek bir kap dar bir aralığı kapsar ve numunenin viskozitesi değiştiğinde farklı delik çapına geçmek gerekir. Yöntemin doğruluğu rotasyonel sistemlerin düzeyinde değildir, ancak hızlı, taşınabilir ve ekipman gerektirmeyen bir kontrol sağlar.
Özel Ölçüm Sistemleri
Dört temel prensibin yanında, belirli numune tiplerine ya da endüstriyel ölçeklere göre yapılandırılmış sistemler de bulunur.
Koni-Plaka ve El Tipi Cihazlar
Lamy Rheology RM 100 CP2000 PLUS koni-plaka (cone plate) viskozimetre olarak listelenir. Bu düzende numune, bir koni ile düz plaka arasındaki dar boşluğa yerleştirilir; çok küçük numune hacmiyle çalışılır ve kayma hızı numune boyunca tekdüze kalır.
Saha kullanımı için el tipi modeller de bulunur. Thermo Scientific HAAKE Viscotester 2 plus 0,3–4.000 dPa·s (30–400.000 mPa·s) aralığında el tipi viskozimetre olarak listelenir. Lamy B-One Touch ve LAMY RM100 TOUCH modelleri ise taşınabilir rotasyonel viskozimetre olarak sunulur.
Jelleşme Testi
Reçine ve yapıştırıcı gibi kürlenen malzemelerde viskozitenin zaman içindeki artışı izlenir. Katalogda Lamy Rheology GT-300 PLUS jelleşme testi viskozimetresi ve LAMY RM 100 dokunmatik jel zamanlayıcı bu amaçla listelenir.
Prensip Seçimini Belirleyen Üç Başlık
Hangi yöntemin uygun olduğunu şu üç soru belirler:
- Viskozite aralığınız nedir?: 0,3 mPa·s gibi çok düşük değerlerde titreşimli sistemler öne çıkar; milyonlarca mPa·s'ye çıkan koyu numunelerde Brookfield HB ve Anton Paar ViscoQC H serisi gibi yüksek aralıklı rotasyonel modeller gerekir.
- Numune miktarınız ne kadar?: Standart rotasyonel ölçümler yüzlerce mililitre isteyebilir. AND SV-1A 2 mL ile ölçüm yapar; koni-plaka sistemleri de çok küçük hacimle çalışır.
- Hangi standarda göre raporluyorsunuz?: Yöntem standardınız akış kabı ya da kapiler viskozimetre öngörüyorsa rotasyonel bir cihazın sonucu doğrudan yerine geçmez. Shell Cup serisi ASTM D4212'ye göre listelenir.
Sonuçlar Birbirine Çevrilebilir mi?
Kısmen. Kinematik viskozite (cSt) ile dinamik viskozite (mPa·s) arasında yoğunluk üzerinden dönüşüm yapılabilir. Buna karşılık Newtonyen olmayan sıvılarda viskozite kayma hızına göre değiştiği için, farklı kayma koşullarında çalışan iki cihazın sonucu birebir örtüşmez. Bu nedenle sonuçlar daima ölçüm koşuluyla — spindle, hız ve sıcaklık ile — birlikte raporlanmalıdır.
Sıcaklık: Tüm Yöntemlerin Ortak Değişkeni
Hangi prensip kullanılırsa kullanılsın, viskozite sıcaklığa güçlü biçimde bağlıdır. Sıcaklık kontrolü olmadan alınan bir ölçüm, tekrarlanabilir değildir.
Katalogdaki Sıcaklık Yetenekleri
ATAGO VISCO 895 tablosunda sıcaklık gösterim aralığı 0,0–100,0 °C, sıcaklık doğruluğu ±0,2 °C ve önerilen numune sıcaklığı 10,0–40,0 °C olarak verilir. AND SV serisinde sıcaklık ölçümü 0–100 °C aralığında 0,1 °C çözünürlükle yapılır; çalışma ortamı sıcaklığı 10–40 °C'dir.
Lamy FIRST PRO tablosunda PT100 sıcaklık probu ile −50 °C ile +300 °C aralığında ölçüm yapılabildiği ve uyumlu sıcaklık kontrol üniteleri EVA LR-BV, RT1, EVA DIN ve CP1 olarak belirtilir. Sıcaklığın yalnızca ölçülmesi ile kontrol edilmesi farklı şeylerdir; kontrol için ayrı bir ünite ya da su banyosu gerekir.
Ölçüm Doğruluğu ve Tekrarlanabilirlik
Teknik tablolarda doğruluk genellikle ölçüm aralığının tamamına (tam skala) oranla verilir. Bu, düşük değerlerde mutlak hatanın görece büyük olabileceği anlamına gelir.
Katalogdaki Değerler
Brookfield serisinde doğruluk ±%0,2 olarak verilir. ATAGO VISCO 895 tablosunda viskozite doğruluğu "tam skalanın ±%1'i" olarak belirtilir. IKA Rotavisc lo-vi tablosunda hassasiyet %1 ve tekrarlanabilirlik %0,2'dir.
Lamy modellerinde doğrusallık "tam aralık boyunca ±%1" ve tekrarlanabilirlik "tam aralık boyunca ±%0,2" olarak verilir. Titreşimli AND SV serisinde ise hassasiyet (tekrarlanabilirlik) %1 belirtilir. Karşılaştırma yaparken değerin tam skalaya mı yoksa okunan değere mi oranlandığını kontrol etmek gerekir; ikisi farklı anlamlar taşır.
Ölçüm Prensiplerinin Karşılaştırması
| Prensip | Katalogdaki Aralık | Örnek Model |
|---|---|---|
| Rotasyonel | 0,2 mPa·s – 320.000.000 mPa·s | Anton Paar ViscoQC 300 H · Brookfield HBDV-E |
| Titreşimli (tuning fork) | 0,3 – 100.000 mPa·s | AND SV-1A · SV-10 · SV-100 (30 Hz) |
| Kapiler (cam) | Kinematik viskozite (cSt) | Advanced Instruments Ubbelohde tipi |
| Akış kabı | 20 – 1300 cSt (delik çapına göre) | ASTM D4212 Shell Cup 2,7 – 5,8 mm |
Karar Öncesi Kontrol Listesi
Viskozimetre seçimini netleştiren başlıklar şunlardır:
- Aralığın iki ucunu da yazın: En düşük ve en yüksek viskoziteli numuneniz birlikte değerlendirilmelidir. Brookfield LV serisi 1 cP'den, HB serisi 800 cP'den başlar; tek seri her ikisini kapsamayabilir.
- Numune hacmini hesaplayın: Standart rotasyonel ölçümler geniş kap ister. AND SV serisinde standart kap 35 mL, opsiyonel kaplar 10 ve 13 mL'dir; SV-1A 2 mL ile ölçüm yapabilir.
- Sıcaklık kontrolünü baştan planlayın: Cihazın sıcaklığı ölçmesi yeterli değildir; kontrol için su banyosu ya da uyumlu bir sıcaklık ünitesi gerekir. Lamy modellerinde EVA ve RT serisi üniteler listelenir.
- Yöntem standardınızı kontrol edin: Raporlamanız belirli bir standarda dayanıyorsa o standardın öngördüğü ölçüm sistemi gerekir; ATAGO VISCO B (L) modeli ISO1652 ve ISO2555'e uygun olarak listelenir.
Bu dört başlık netleştikten sonra karşılaştırma, spindle seti ve hız aralığı gibi rotasyonel sistemlere özgü ayrıntılara indirgenir.
Sıkça Sorulan Sorular
Rotasyonel mi titreşimli viskozimetre mi seçmeliyim?
Viskozite aralığınız ve numune miktarınız belirler. Çok düşük viskoziteli sıvılarda (0,3 mPa·s düzeyi) AND SV serisi gibi titreşimli sistemler öne çıkar ve az numuneyle çalışır. Geniş aralık, spindle esnekliği ve standartlara uyum gerekiyorsa rotasyonel sistemler tercih edilir.
cP ile mPa·s aynı şey mi?
Sayısal olarak eşittir; 1 cP = 1 mPa·s. Katalogda Brookfield ve ATAGO modelleri cP, Anton Paar ve Lamy modelleri mPa·s birimini kullanır. Farklı olan cSt'dir: bu kinematik viskozitedir ve dinamik viskoziteye yoğunluk üzerinden çevrilir.
Akış kabı sonucu laboratuvar viskozimetresinin yerine geçer mi?
Aynı büyüklüğü ölçmezler. Akış kapları kinematik viskozite verir ve doğruluğu rotasyonel sistemlerin düzeyinde değildir. Üretim hattı ve saha kontrolü için pratik bir yöntemdir; laboratuvar raporlaması genellikle rotasyonel ya da kapiler yöntemle yapılır.
Tek bir cihazla tüm numunelerimi ölçebilir miyim?
Rotasyonel sistemlerde spindle değiştirilerek geniş bir aralık kapsanabilir; Lamy modellerinde spindle konfigürasyonuna göre 1–240 milyon mPa·s aralığı verilir. Yine de aralığın iki ucu çok uzaksa, ek spindle setleri ya da farklı bir seri gerekebilir.
Neden her ölçümde sıcaklığı kaydetmem gerekiyor?
Viskozite sıcaklığa güçlü biçimde bağlıdır; birkaç derecelik fark sonucu belirgin biçimde değiştirir. ATAGO VISCO 895 tablosunda önerilen numune sıcaklığı 10,0–40,0 °C ve sıcaklık doğruluğu ±0,2 °C olarak verilir. Sonuç, sıcaklık belirtilmeden raporlandığında karşılaştırılabilir olmaz.
Viskozimetre seçimi, marka karşılaştırmasından önce bir prensip kararıdır. Rotasyonel sistemler spindle esnekliğiyle en geniş aralığı kapsar; titreşimli cihazlar düşük viskozitede ve az numuneyle çalışır; kapiler viskozimetreler yüksek tekrarlanabilirlik sunar ancak sabit sıcaklıkta banyo gerektirir; akış kapları ise hızlı saha kontrolü sağlar. Viskozite aralığı, numune miktarı, yöntem standardı ve sıcaklık kontrolü birlikte değerlendirildiğinde uygun prensip ve model listesi belirginleşir. Ölçüm aralığı, prensip ve numune hacmi değerlerini karşılaştırmak için viskozimetre kategorisini inceleyebilir, numunenizin viskozite aralığına uyan sistemi belirleyebilirsiniz.
