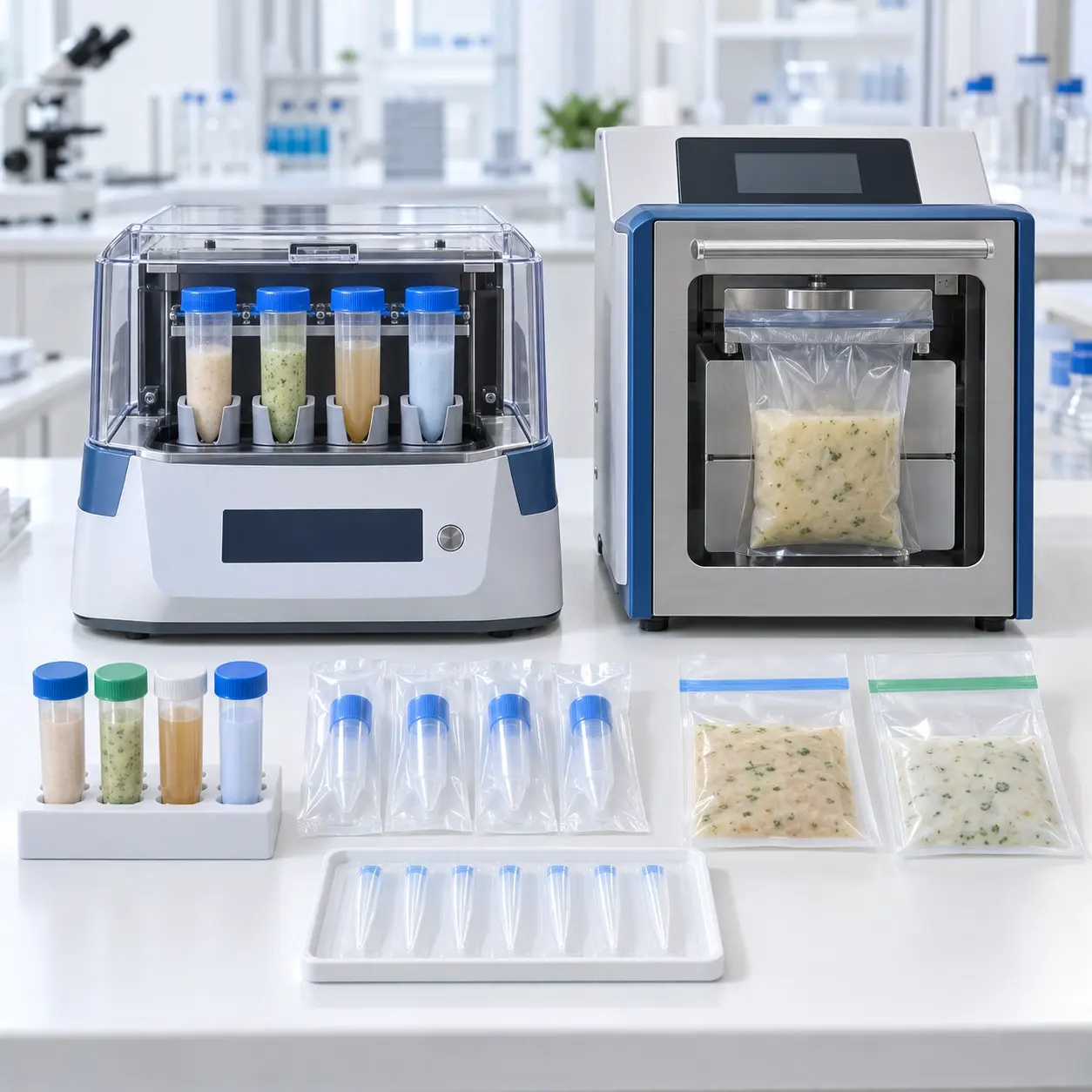

Tüp Tipi ve Kapalı Sistem Homojenizatörler: Çapraz Bulaşmayı Önleyen Numune Hazırlama

Kapalı Sistem Ne Demek?

Kapalı sistemlerde numune, işlem boyunca ağzı kapalı bir tüp ya da plaka içinde kalır. Cihaz, parçalama enerjisini bu kabın içine aktarır; şaft, prob ya da bıçak numuneyle doğrudan temas etmez ya da tek kullanımlık bir parça olarak tüpün içinde bulunur.

Sonuç olarak numuneler arası taşınma fiziksel olarak imkânsız hale gelir ve aerosol, tüpün dışına çıkmaz. Kokulu, toksik ya da enfeksiyöz olabilecek numunelerle çalışan laboratuvarlarda bu yapı, açık kapta çalışmaya göre belirgin bir fark yaratır.

Katalogdaki Kapalı Sistem

IKA Ultra-Turrax Tube Drive P sistemi bu yaklaşımın örneğidir. Ürün açıklamasında sistemin enfeksiyöz, toksik veya kokulu numunelerin güvenli biçimde işlenmesi için tasarlandığı ve tek kullanımlık tüplerin çapraz bulaşma riskini ortadan kaldırdığı belirtilir.

Tüp Tipi Sistemin Teknik Değerleri

Kapalı çalışma, cihazın teknik değerlerini de farklılaştırır. Numune kendi tüpü içinde döndüğü için devir aralığı, açık kapta çalışan rotor-stator cihazlarına göre daha düşük tutulur.

Devir ve Hacim

IKA Ultra-Turrax Tube Drive P tablosunda devir aralığı 400–8.000 rpm olarak verilir ve hız 10 rpm adımlarla ayarlanır; hız sapması %3'tür. İşlenebilir hacim 1–2.000 mL ve maksimum viskozite 5.000 mPa·s'dir. Karşılaştırma için açık kapta çalışan IKA T 25 digital modeli 600–25.000 rpm aralığında çalışır.

Motor gücü de buna paralel farklılaşır: Tube Drive P için 36/28 W giriş/çıkış verilirken, IKA T 18 digital için 500/300 W belirtilir. Kapalı sistemde parçalama, tüp içindeki elemanın numuneyle etkileşimiyle gerçekleşir; bu nedenle daha düşük güç ve devirle çalışılır.

Ters Dönüş ve Programlanabilirlik

Tube Drive P tablosunda ters dönüş yönü özelliği bulunur ve gösterge OLED'dir. Ultra-Turrax Tube Drive P Kontrol İstasyon yapılandırmasının açıklamasında ise test koşullarının (zaman, enerji, hacim) belirlenip sistematik olarak programlanabildiği ve sık kullanılan parametrelerin hafızada saklanabildiği belirtilir. Cihaz 122 × 54 × 178 mm ölçülerinde ve 0,9 kg ağırlığındadır.

Boncuklu Parçalama Sistemleri

Kapalı çalışmanın bir diğer biçimi, numunenin sert boncuklarla birlikte kapalı bir tüpte hızla çalkalanmasıdır. Boncuklar tüp içinde çarparak dokuyu ve hücre duvarını parçalar.

OHAUS HT Lysing Teknik Değerleri

OHAUS HT Lysing modeli 300–1600 rpm hız aralığında ve 31 mm dikey hareketle çalışır. Zamanlayıcı 1 saniye ile 10 dakika arasında ayarlanabilir ve maksimum yük 300 gramdır. Cihaz 446 × 286 × 518 mm ölçülerinde, 26,8 kg ağırlığında ve 450 W güç tüketimindedir.

Devir sayısı rotor-stator cihazlarına göre çok düşüktür, ancak mekanizma farklıdır: burada parçalama kesme kuvvetiyle değil, boncukların çarpma enerjisiyle gerçekleşir. Cihazın hazır programları arasında 1500 rpm'de 5 dakika, 1500 rpm'de 2 dakika, 1300 rpm'de 3 dakika ve 1600 rpm'de çalışan kombinasyonlar tanımlıdır.

Plaka Formatında Paralel Çalışma

Kapalı sistemlerin belirgin bir avantajı, çok sayıda numunenin aynı anda işlenebilmesidir. Açık kapta çalışan bir şaftla numuneler tek tek ele alınırken, plaka formatında onlarca numune tek çevrimde tamamlanır.

Kapasite Değerleri

OHAUS HT Lysing modelinin kapasitesi tabloda üç seçenekle verilir: 1 deep well plaka, 4 mikroplaka ya da 102 × 127 × 64 mm boyutlarında herhangi bir numune. Deep well plaka formatı, 96 kuyucuğa kadar numunenin tek çevrimde işlenmesini mümkün kılar.

Bu yapı, numune sayısının yüksek olduğu çalışmalarda toplam süreyi belirgin biçimde kısaltır. Buna karşılık her kuyucuktaki hacim sınırlıdır; büyük hacimli tek numuneler için bu format uygun değildir. Cihaz seçiminde "kaç numune" sorusu, "ne kadar hacim" sorusu kadar belirleyicidir.

Hücre Parçalama Tüpleri

Kapalı sistemlerde tüp, cihazın bir parçası kadar önemlidir. Katalogda bu tüpler ayrı sarf ürünler olarak listelenir ve hacme göre seçilir.

Katalogdaki Tüp Ölçüleri

Hücre parçalama tüpü 15 mL ürününün teknik bilgilerinde boy 150 mm, çap 15 mm ve ebat Ø15 × 150 mm olarak verilir; hacim 10 mL'dir. Katalogda ayrıca 5 mL'lik hücre parçalama tüpü de bulunur.

Tüpün nominal boyutu ile çalışma hacminin farklı olabileceğine dikkat edilmelidir; 15 mL tüpte çalışma hacmi 10 mL olarak belirtilir. Parçalama sırasında numunenin tüp içinde hareket edebilmesi için boşluk bırakılması gerekir. Tüp ağzına kadar doldurulduğunda boncuklar ve numune yeterince hareket edemez, parçalama verimi düşer.

Sarf Maliyeti ve Süreklilik

Kapalı sistemlerin karşılığı, sürekli bir sarf malzeme ihtiyacıdır. Tek kullanımlık tüpler her numunede yenilenir; buna karşılık şaft temizliği, sökme-takma ve otoklavlama adımları ortadan kalkar. Çok sayıda numune işleyen laboratuvarlarda bu değişim toplam iş süresini kısaltabilir, ancak tüp tedarikinin sürekliliği planlanmalıdır.

Kapalı Sisteme Geçmenin Üç Nedeni

Açık kaptan kapalı sisteme geçiş kararını haklı çıkaran başlıklar şunlardır:

• Çapraz bulaşma riskinin ortadan kalkması: Tek kullanımlık tüplerde numuneler arası taşınma fiziksel olarak imkânsızdır. IKA Ultra-Turrax Tube Drive P açıklamasında bu özellik doğrudan belirtilir.
• Aerosol ve koku kontrolü: Kapalı tüpte işlenen numunenin aerosolü dışarı çıkmaz. Enfeksiyöz, toksik ya da kokulu numunelerde bu, çalışan güvenliği açısından belirleyicidir.
• Paralel numune işleme: OHAUS HT Lysing modeli 4 mikroplaka ya da 1 deep well plaka kapasitesiyle çok sayıda numuneyi tek çevrimde işler; şaft esaslı sistemlerde numuneler tek tek ele alınır.

Hangi Durumda Açık Sistem Tercih Edilir?

Hacim büyükse ve numune sayısı azsa açık sistem daha uygundur. Kapalı sistemlerde hacim tüp boyutuyla sınırlıdır; katalogdaki hücre parçalama tüplerinde çalışma hacmi 10 mL düzeyindedir. Buna karşılık DLAB D-500/2 5.000 mL'ye, Velp OV5 ise 8 litreye kadar çıkar. Ayrıca viskoz numunelerde kapalı tüp içindeki sirkülasyon sınırlı kalabilir.

Isı Yönetimi

Kapalı sistemlerde numune dış ortamla temas etmediği için işlem sırasında oluşan ısı tüp içinde birikir. Isıya duyarlı numunelerde bu durum ayrıca planlanmalıdır.

Aralıklı Çalışma ve Soğutma

Uzun süren tek bir çevrim yerine, kısa çevrimler arasında bekleme verilmesi sıcaklık artışını sınırlar. OHAUS HT Lysing modelinde zamanlayıcının 1 saniyeden başlaması, bu tür kısa ve tekrarlı çevrimlerin ayarlanabilmesini mümkün kılar; cihazda tanımlı programlar da 2–5 dakikalık süreler içerir.

Çevrimler arasında tüplerin buz üzerinde bekletilmesi yaygın bir uygulamadır. Cihazların kendi çalışma ortamı sıcaklıkları teknik tabloda ayrıca verilir: OHAUS HT Lysing için 5–40 °C ve %20–85 bağıl nem, IKA Tube Drive P için 5–40 °C ve %80 nem belirtilir. Bu değerler cihazın çalışabileceği ortamı tanımlar, numunenin ulaşacağı sıcaklığı değil.

Koruma Sınıfı ve Yerleşim

Kapalı sistemler numuneyi izole eder, ancak cihazın kendisi yine laboratuvar ortamında çalışır. Koruma sınıfı ve boyut, yerleşimi belirler.

Katalogdaki Değerler

IKA Ultra-Turrax Tube Drive P modelinde koruma sınıfı IP20'dir; cihaz 122 × 54 × 178 mm ölçülerinde ve 0,9 kg ağırlığındadır. Bu boyut, biyogüvenlik kabini içine yerleştirilebilmesi bakımından pratiktir.

OHAUS HT Lysing ise 446 × 286 × 518 mm ölçülerinde ve 26,8 kg ağırlığındadır; bu ölçüler sabit bir tezgâh alanı gerektirir. Cihazın 300 gram maksimum yük ve 31 mm dikey hareket değerleri, çalışırken belirgin bir titreşim ürettiğini gösterir; tezgâhın bu hareketi sönümleyebilecek sağlamlıkta olması gerekir. Aynı tezgâh üzerinde analitik terazi bulunmaması yerinde olur.

Kapalı Sistem Seçeneklerinin Karşılaştırması

Uygulamada Dikkat Edilecekler

Kapalı sistemlerden beklenen sonucu almak için şu noktalar gözetilmelidir:

• Tüpü ağzına kadar doldurmayın: Numunenin ve boncukların hareket edebilmesi için boşluk gerekir. 15 mL tüpte çalışma hacminin 10 mL olarak verilmesi bu nedenledir.
• Tüp kapaklarını kontrol edin: Kapalı sistemin sağladığı izolasyon, kapağın tam kapanmasına bağlıdır. Gevşek bir kapak hem numune kaybına hem cihazın kirlenmesine yol açar.
• Çevrimleri kısa tutup aralık verin: Kapalı tüpte ısı birikir. Isıya duyarlı numunelerde kısa çevrimler ve aralarda buz üzerinde bekletme uygulanmalıdır.
• Yükü dengeli dağıtın: Plaka ve tüp tutucularda numuneler simetrik yerleştirilmelidir. OHAUS HT Lysing modelinde maksimum yük 300 gram olarak belirtilir.

Bu adımlar yerleştiğinde kapalı sistemler, açık kapta çalışan cihazlara göre hem daha tekrarlanabilir hem de numune güvenliği açısından daha kontrollü bir akış sunar.

Sıkça Sorulan Sorular

Tüp tipi ve kapalı sistem homojenizatörler, numuneyi kendi kabının içinde işleyerek çapraz bulaşmayı ve aerosol yayılımını ortadan kaldırır. Bunun karşılığı, hacmin tüp boyutuyla sınırlanması ve sürekli bir sarf malzeme ihtiyacıdır. Numune sayısının yüksek, hacmin düşük ve güvenlik gereksiniminin belirleyici olduğu çalışmalarda bu sistemler açık kapta çalışan cihazlara göre daha kontrollü bir akış sunar; litre ölçeğindeki işlemler ise açık sistemlerin alanı olarak kalır. Kapalı sistem ve açık sistem modelleri kapasite değerleriyle karşılaştırmak için homojenizatör kategorisindeki cihaz ve sarf ürünlerini inceleyebilirsiniz.
