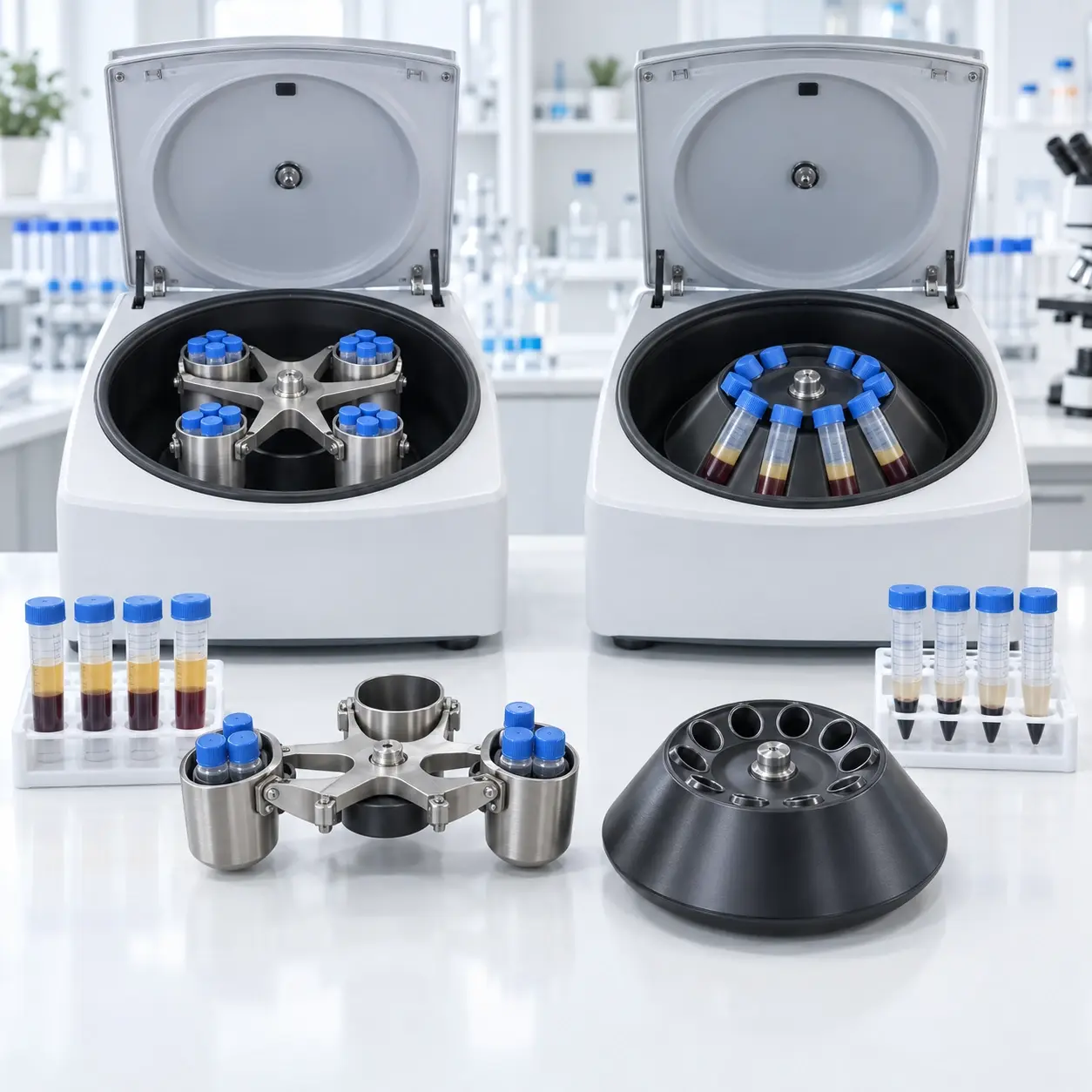

Santrifüj Rotor Tipleri: Açılır ve Sabit Açılı Rotor Farkı
Bir santrifüjün kataloğundaki hız ve kuvvet değerleri, takılı olan rotor olmadan anlamını yitirir. Aynı gövde, farklı rotorlarla farklı devirlere çıkar, farklı hacimleri işler ve tüpün dibinde farklı geometride bir pelet oluşturur. Rotor bu nedenle bir aksesuar değil, sistemin ayırmayı belirleyen asıl parçasıdır.
Sabit Açılı Rotorlar
Sabit açılı rotorlarda tüp yuvaları, dönme eksenine göre belirli bir açıda sabitlenmiştir ve çevrim boyunca bu açı değişmez. Katalogda bu açı çoğu zaman doğrudan belirtilir: Elektromag M4812 M modelinde rotor tipi "düşeyle 35° sabit açılı başlık" olarak verilir.
Bu yapıda partiküller tüpün yan duvarına çarpar, oradan aşağı kayar ve dip köşede toplanır. Pelet, tüpün tabanına değil yan duvara yakın bir noktada eğik biçimde oluşur. Buna karşılık rotorun yarıçapı daha dar tutulabildiği için daha yüksek devirlere çıkılabilir.
Yüksek Hızın Kaynağı
Eppendorf Centrifuge 5430 R tablosu bu farkı sayılarla gösterir: sabit açılı rotorla ulaşılan maksimum RCF 30.130 × g iken salınımlı rotorla bu değer 16.049 × g'dir. Aynı cihazda, yalnızca rotor tipi değiştiğinde kuvvet neredeyse iki katına çıkar. Pelet oluşumundan çok yüksek kuvvete ihtiyaç duyulan uygulamalarda sabit açılı rotor tercih edilir.
Açılır (Salınımlı) Rotorlar
Açılır rotorlarda tüpler dinlenme konumunda dikey durur; rotor hızlandıkça godeler yatay konuma doğru açılır. Çevrim boyunca kuvvet tüp eksenine paralel uygulanır ve pelet tam tabanda, düz bir yüzey olarak toplanır.
Katalogdaki Açılır Rotorlu Modeller
Elektromag serisinde bu yapı model adında belirtilir: M 4815 P ve M 2815 P modelleri "tam açılır rotor" ifadesiyle listelenir; M815 AII ise "açılır başlık" olarak tanımlanır.
NÜVE NF 800R modeli her iki seçeneği birlikte sunar: açılır rotorla 4 x 200 mL, açılı rotorla 24 x 1,5/2 mL kapasiteyle çalışır. Aynı cihazın iki farklı işi görebilmesi, rotor yatırımının cihaz seçiminden ayrı düşünülmemesi gerektiğini gösterir.
Düz Pelet Neden Önemli?
Süpernatantın pelet bozulmadan alınması gereken uygulamalarda tabanda oluşan düz yüzey avantaj sağlar. Tüpün yan duvarına yayılmış eğik bir pelette, sıvı çekilirken çökeltinin bir bölümünün yeniden karışma olasılığı daha yüksektir. Kan ayırma ve plazma hazırlama gibi işlemlerde açılır rotorların yaygın olmasının nedeni budur.
Gode Setleri: Rotorun İçindeki Kapasite
Açılır rotorlarda tüpler doğrudan rotora değil, godelere yerleştirilir. Gode seti değiştirilerek aynı rotorla farklı tüp tipleri ve hacimleri işlenebilir; bu, tek bir cihazın kullanım alanını belirgin biçimde genişletir.
Katalogdaki Gode Çeşitliliği
Nüve gode setleri, tek bir rotor ailesi için geniş bir yapılandırma listesi sunar: 4 x 5 mL, 4 x 7 mL, 4 x 15 mL, 12 x 15 mL, 19 x 15 mL, 2 x 50 mL konik, 5 x 50 mL konik, 1 x 100 mL, 1 x 200 mL düz taban, 1 x 250 mL düz taban ve 1 x 280 mL gibi seçenekler katalogda ayrı ürünler olarak yer alır.
Konik tabanlı godeler 15 mL ve 50 mL santrifüj tüpleri için, düz tabanlı godeler ise şişe ve geniş kaplar için kullanılır. Ayrıca 17 x 5 mL RİA gibi belirli uygulamalara yönelik setler de bulunur. Mevcut cihazınızın kapasitesini artırmak istediğinizde, yeni bir santrifüj yerine uygun gode setinin yeterli olup olmadığı değerlendirilebilir.
Rotor Tipi Cihazın Hızını Belirler
Aynı gövdeye takılan farklı rotorlar, farklı maksimum devirlere izin verir. Rotorun kütlesi ve yarıçapı arttıkça güvenle dönebileceği hız düşer.
DLAB DM0636 Örneği
Katalogda aynı model üç farklı rotor yapılandırmasıyla listelenir: 30 x 15 mL rotorla 4500 rpm, 8 x 50 mL / 16 x 15 mL rotorla 5000 rpm ve 6 x 50 mL / 6 x 15 mL rotorla 6000 rpm.
Tüp sayısı 30'dan 6'ya indiğinde ulaşılabilen devir 4500 rpm'den 6000 rpm'e çıkar. Yüksek kapasite ile yüksek hız arasında bir denge kurmak gerekir; ikisini aynı anda en üst düzeyde tutan bir yapılandırma yoktur.
Aerosol Sızdırmaz Rotorlar ve Kapak Sistemleri
Biyolojik numunelerle çalışılırken rotorun kapalılığı, hızdan daha öncelikli bir ölçüt haline gelir. Çevrim sırasında oluşan aerosoller, kapaksız bir rotorda cihaz haznesine dağılır.
Katalogdaki Kapalı Rotor Örneği
Eppendorf Centrifuge 5430 R ile birlikte gelen FA-45-30-11 rotoru, tabloda "45° sabit açılı, aerosol sızdırmaz rotor" olarak tanımlanır. Rotor kapağı QuickLock sistemiyle kilitlenir ve rotor yüzeyi artırılmış kimyasal direnç için PTFE kaplamalıdır. Kapasitesi 30 x 1,5/2,0 mL tüptür.
PTFE kaplama, agresif kimyasallarla çalışılan uygulamalarda rotorun korozyona karşı dayanımını artırır. Kapak sisteminin alet gerektirmeden açılıp kapanması ise gün içinde çok sayıda çevrim yapılan laboratuvarlarda iş akışını kolaylaştırır; IKA G-L modelinde rotor değişimi "manuel, alet kullanmadan" olarak belirtilir.
Rotor Malzemesi
Katalogda rotor ve gode malzemeleri ayrı satırlarda verilir. Elektromag M815 AII modelinde döner başlık alüminyum, tüp yuvası acetal resine olarak belirtilir. Elektromag M4812 M modelinde ise döner başlık polikarbonat, gode malzemesi ABS sert plastiktir. Kullanacağınız çözücülerin bu malzemelerle uyumu, rotor seçiminde göz önünde bulundurulmalıdır.
Özel Amaçlı Rotorlar
Standart tüp rotorlarının yanında, belirli numune formatları için tasarlanmış rotorlar da bulunur:
- Mikroplaka rotorları: 96 kuyucuklu plakaların santrifüjlenmesi için kullanılır. Katalogda Nüve MP 200 ve MP-100 mikroplaka rotorları ayrı ürünler olarak yer alır.
- Hematokrit rotorları: Kapiler tüplerle çalışır. Nüve B 50 020 rotoru 24 kapiller tüp kapasitesiyle listelenir; Weightlab WN-CM15 için opsiyonel mini hematokrit rotoru 24 x 45 kapiler tüp alır.
- Mikrotüp ve PCR rotorları: Nüve B 50 019 açılı rotoru 24 x 1,5/2 mL kapasiteye sahiptir. Weightlab WN-CM15 için 2 PCR şeridi alan opsiyonel rotor da sunulur.
Tek Cihazda Birden Fazla Rotor Kullanmak
Farklı numune tipleriyle çalışan laboratuvarlarda, tek bir gövdeye birden fazla rotor almak ayrı cihaz almaktan daha kullanışlı olabilir. Nüve rotor ailesinde açılı rotorlar (AR 450 30 x 15 mL, RS 300 6 x 50 mL, RS 600 6 x 100 mL, RS 24 24 x 1,5/2 mL) ile açılır rotorlar (RA 100 4 x 100 mL, RA 200, RA 280, RA 750) aynı sistem içinde yer alır.
Dengeleme ve Yükleme
Rotor tipi ne olursa olsun, yükün simetrik dağıtılması zorunludur. Dengesiz bir rotor hem ayırma kalitesini düşürür hem de mekanik aşınmayı hızlandırır.
Dengeleme Kuralları
Tüpler karşılıklı konumlara, eşit ağırlıkta ve eşit hacimde yerleştirilmelidir. Tek sayıda numune varsa, karşı konuma aynı ağırlıkta su içeren bir denge tüpü konulur. Ağırlık eşitlemesi göz kararıyla değil, terazi ile yapılmalıdır.
Katalogdaki modellerin bir bölümünde dengesizlik algılama sistemi bulunur; IKA G-L tablosunda dengesizlik sensörü ve ani durdurma satırları yer alır. Bu sistemler bir güvenlik önlemidir, doğru yüklemenin yerine geçmez. Ayrıca gode setlerinin de birbirine eşit olması gerekir; farklı gode tipleri aynı rotorda karışık kullanılmamalıdır.
Rotor Bakımı ve Ömrü
Rotorlar zamanla yorulan mekanik parçalardır. Düzenli kontrol ve doğru temizlik, hem ölçüm tutarlılığını hem de güvenliği korur.
Nelere Dikkat Edilmeli?
Tüp kırılması sonrası rotor ve godeler tamamen boşaltılıp temizlenmelidir; cam parçaları gode diplerinde kalabilir. Korozyon belirtisi gösteren, çatlak ya da deforme rotorlar kullanılmamalıdır. Alüminyum rotorlar bazı tuz çözeltilerine karşı duyarlıdır; bu nedenle dökülen numune hemen temizlenmelidir.
Temizlik sonrası rotorun tamamen kurutulması, özellikle soğutmalı cihazlarda önem taşır; hazne içinde kalan nem yoğuşmaya yol açar. Rotor kapaklarının contaları da periyodik olarak kontrol edilmelidir, çünkü aerosol sızdırmazlık bu contalara bağlıdır.
Rotor Tiplerinin Karşılaştırması
| Rotor Tipi | Öne Çıkan Özellik | Katalogdan Örnek |
|---|---|---|
| Sabit açılı (35°) | Yan duvarda eğik pelet, yüksek devir | Elektromag M4812 M – 5000 rpm / 2515 × g |
| Sabit açılı (45°, aerosol sızdırmaz) | PTFE kaplama, QuickLock kapak | Eppendorf FA-45-30-11 – 30 x 1,5/2,0 mL |
| Açılır (salınımlı) | Tabanda düz pelet, gode ile değişken hacim | Nüve RA 100 – 4 x 100 mL |
| Özel amaçlı | Plaka ve kapiler tüp formatları | Nüve MP 200 mikroplaka / B 50 020 hematokrit |
Rotor Seçerken Sorulacak Sorular
Cihaz belirlendikten sonra rotor kararını netleştiren başlıklar şunlardır:
- Pelet geometrisi önemli mi?: Süpernatantın pelet bozulmadan alınması gerekiyorsa açılır rotor, yalnızca yüksek kuvvet gerekiyorsa sabit açılı rotor tercih edilir.
- Hangi tüp hacimleriyle çalışıyorsunuz?: 1,5/2 mL mikrotüp, 15 mL ve 50 mL konik tüp ile 100–280 mL kaplar farklı gode setleri gerektirir. Nüve gode listesi bu aralığın tamamını kapsar.
- Biyogüvenlik gereksinimi var mı?: Patojen içerebilecek numunelerde aerosol sızdırmaz rotor ve kilitli kapak gerekir; Eppendorf FA-45-30-11 bu özellikte listelenir.
- Kapasite mi hız mı öncelikli?: DLAB DM0636 örneğinde 30 tüplük rotor 4500 rpm'de, 6 tüplük rotor 6000 rpm'de çalışır. İkisini aynı anda en üst düzeyde tutan bir yapılandırma bulunmaz.
Bu sorular yanıtlandığında, mevcut bir cihaza ek rotor almanın yeni bir santrifüj almaktan daha kullanışlı olup olmadığı da netleşir.
Sıkça Sorulan Sorular
Sabit açılı mı açılır rotor mu tercih etmeliyim?
Yüksek kuvvet gerekiyorsa sabit açılı rotor daha yüksek RCF'ye çıkar; Eppendorf 5430 R modelinde sabit açılı rotorla 30.130 × g, salınımlı rotorla 16.049 × g verilir. Peletin tabanda düz oluşması ve süpernatantın temiz alınması öncelikliyse açılır rotor tercih edilir.
Aynı santrifüje farklı rotor takabilir miyim?
Üreticinin o gövde için tanımladığı rotorlar takılabilir. NÜVE NF 800R modeli açılır rotorla 4 x 200 mL, açılı rotorla 24 x 1,5/2 mL kapasiteyle çalışır. Rotor değiştiğinde maksimum hız da değişir; her rotorun kendi sınırına uyulmalıdır.
Gode seti ile rotor aynı şey mi?
Hayır. Rotor, motora bağlanan ana parçadır; godeler ise açılır rotorlarda tüplerin yerleştirildiği taşıyıcılardır. Aynı rotorla farklı gode setleri kullanılarak 4 x 5 mL'den 1 x 280 mL'ye kadar farklı hacimler işlenebilir.
Aerosol sızdırmaz rotor hangi durumlarda gerekir?
Patojen içerebilecek biyolojik numunelerle çalışıldığında gerekir. Çevrim sırasında oluşan aerosollerin cihaz haznesine ve oda havasına karışmasını engeller. Eppendorf FA-45-30-11 rotoru bu özellikte ve QuickLock kilitli kapakla sunulur.
Tek numuneyi santrifüjleyebilir miyim?
Doğrudan santrifüjlenmemelidir. Karşı konuma, aynı tipte ve aynı ağırlıkta su içeren bir denge tüpü yerleştirilmelidir. Ağırlık eşitlemesi terazi ile yapılmalı, göz kararına bırakılmamalıdır.
Rotor, santrifüj sisteminin ayırmayı gerçekleştiren parçasıdır ve cihazın katalogdaki değerleri ancak takılı rotorla birlikte anlam kazanır. Sabit açılı rotorlar daha yüksek kuvvete çıkarken açılır rotorlar tabanda düz pelet oluşturur; gode setleri ise aynı rotorla farklı hacimlerin işlenmesini mümkün kılar. Kapasite ile hız arasındaki denge, mevcut cihazınıza ek rotor almanın yeni bir cihaz almaktan daha kullanışlı olabileceğini de gösterir. Mevcut cihazınıza uygun rotor ve gode seçeneklerini değerlendirmek için santrifüj gode ve rotor kategorisini inceleyebilir, çalıştığınız tüp hacimlerine uyan yapılandırmayı belirleyebilirsiniz.
