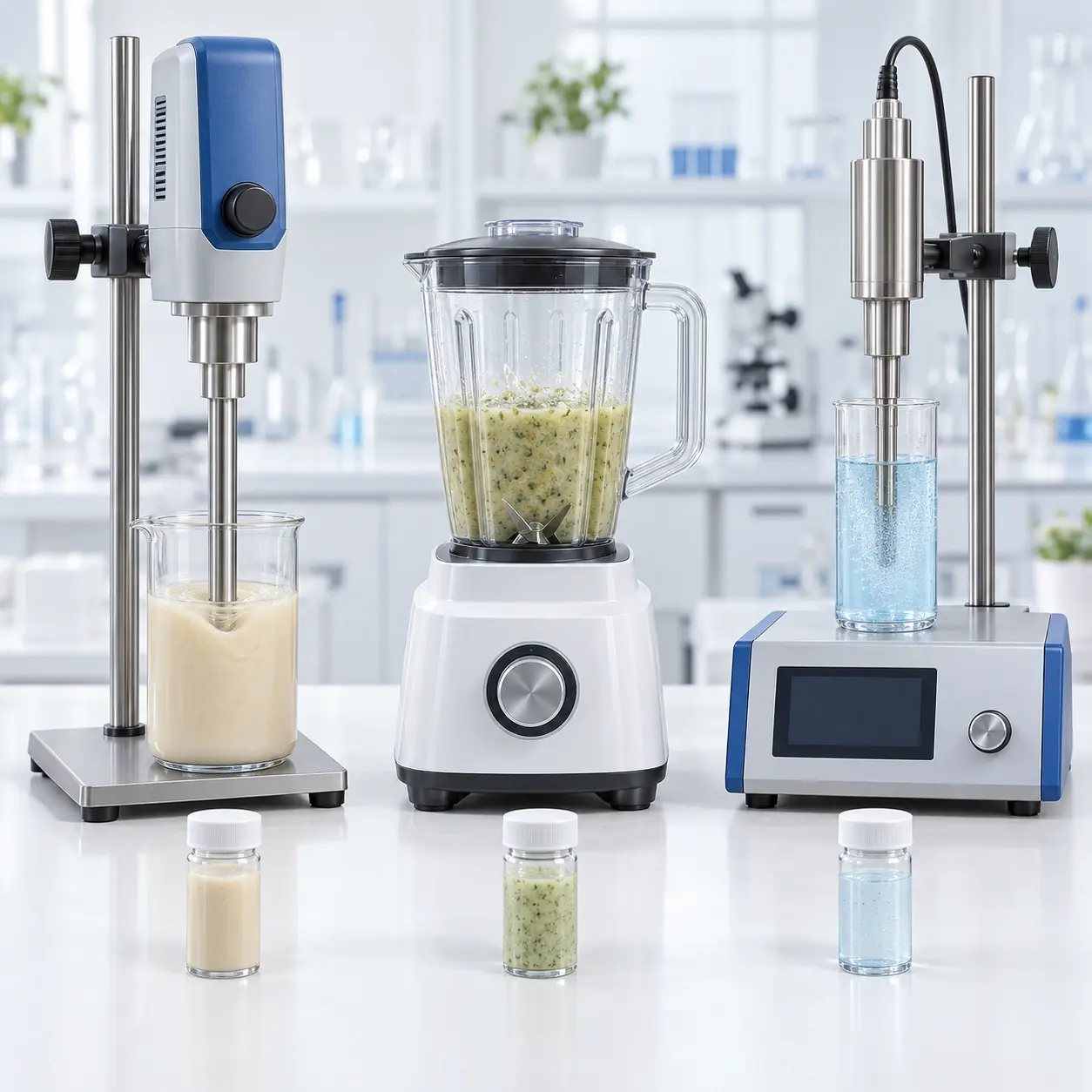

Rotor-Stator Homojenizatör, Laboratuvar Blenderi ve Ultrasonik Homojenizatör Farkı
Numuneyi tekdüze hale getirmenin tek bir yolu yoktur. Laboratuvar kataloglarında homojenizatör başlığı altında toplanan cihazlar, birbirinden temelde farklı üç mekanizmayla çalışır: rotor ile stator arasındaki kesme kuvveti, dönen bıçakların oluşturduğu parçalama ve ultrasonik dalgaların yarattığı kavitasyon. Hangisinin uygun olduğu, numunenin yapısına ve hacmine göre değişir.
Rotor-Stator Homojenizatörler
Bu grupta numune, yüksek devirde dönen rotor ile sabit stator arasındaki dar aralıktan geçmeye zorlanır. Kesme, çarpma ve türbülans bir arada etki eder. Katalogdaki homojenizatörlerin çoğunluğu bu prensiple çalışır.
Devir aralıkları geniştir: IKA T 25 digital 600–25.000 rpm, VELP OV 625 3.000–25.000 rpm, DLAB D-160 8.000–32.000 rpm ve MTOPS SR30 3.700–27.000 rpm aralığında listelenir.
Hangi Numunelere Uygun?
Yumuşak ve orta sertlikteki dokular, emülsiyon hazırlama ve süspansiyon işlemleri bu grupla yürütülür. Hacim aralığı çok geniştir: DLAB D-160 modeli 0,1 mL'den başlar, DLAB D-500/2 5.000 mL'ye, Velp OV5 ise 8 litreye kadar çıkar. Viskozite sınırı modele göre 5.000 veya 10.000 mPa·s'dir.
Laboratuvar Blenderleri
Blenderlerde parçalama, kavanozun dibinde dönen bıçaklarla yapılır. Kesme aralığı dar değildir; numune bıçağa çarparak parçalanır. Bu yapı, katı ve lifli numunelerin büyük hacimlerde işlenmesine uygundur.
Katalogdaki Blender Verileri
Waring 8011 EB modelinin teknik tablosunda kapasite 1 L, hız 18.000 rpm ve hız ayarı iki kademeli olarak verilir. Motor yapısı epoksi kaplı metal, kavanoz paslanmaz çelik, besleme 220 V AC 50 Hz ve ağırlık 6,5 kg'dır.
Devir sayısı rotor-stator cihazlarına göre düşüktür (18.000 rpm), ancak bıçak çapı çok daha büyük olduğu için işlenen hacim yüksektir. Bir litrelik kavanoz, rotor-stator cihazlarının küçük hacimli şaftlarıyla karşılaştırıldığında farklı bir ölçeğe karşılık gelir.
Değiştirilebilir Kavanozlar
Blenderlerde kavanoz ayrı bir üründür ve numune tipine göre seçilir. Katalogda Waring SS610 çelik kavanoz çelik kapaklı, Waring CAC32 cam kavanoz plastik kapak ve Waring cam kavanoz seçenekleri Waring 8011 EB için ayrı ayrı listelenir. Cam kavanoz işlem sırasında numuneyi görmeyi mümkün kılarken, paslanmaz çelik kavanoz darbeye ve sıcaklığa karşı daha dayanıklıdır.
Ultrasonik Homojenizatörler (Sonikatörler)
Ultrasonik sistemlerde dönen bir parça yoktur. Bir prob, sıvı içinde yüksek frekanslı titreşim üretir; bu titreşim mikroskobik kabarcıkların oluşup çökmesine yol açar. Kavitasyon adı verilen bu olay, çok küçük ölçekte yoğun bir enerji açığa çıkarır.
Katalogdaki Ultrasonik Model
Bandelin HD 2070.2 ultrasonik homojenizatör, SONOPULS serisinden RZ3 ve HG20 aksesuarlarıyla listelenir. Ürün açıklamasında genlik ayarının %10 ile %100 arasında yapılabildiği ve AMPLICHRON modunun gerçek değer gösterimiyle sabit genlik sağladığı belirtilir.
Aynı açıklamada yöntemin ulaşabildiği partikül boyutu da verilir: sonikasyon ile yalnızca mikrometre değil nanometre aralığındaki partiküller de elde edilebilir. Hücre, bakteri, mantar ve sporların parçalanması bu yöntemin başlıca kullanım alanları arasında sayılır.
Üç Yöntemin Ayrıldığı Noktalar
Seçimi belirleyen farklar, cihazların teknik tablolarında doğrudan görünmez; mekanizmadan kaynaklanır.
Isı Üretimi ve Numune Sıcaklığı
Üç yöntem de numuneye enerji aktarır ve bu enerji ısıya dönüşür. Ultrasonik sistemlerde kavitasyon nedeniyle lokal sıcaklık artışı belirgindir; bu nedenle ısıya duyarlı numuneler buz banyosunda ve aralıklı (darbeli) modda işlenir. Rotor-stator cihazlarında ısınma daha kademeli olur, ancak uzun süren işlemlerde yine dikkat gerektirir.
Cihazların çalışma ortamı sıcaklıkları teknik tablolarda verilir: DLAB modellerinde 0–40 °C, IKA T 18 digital modelinde 5–40 °C, OHAUS HT Lysing modelinde 5–40 °C ve %20–85 bağıl nem. Bu değerler cihazın çalışabileceği ortamı tanımlar, numunenin ulaşacağı sıcaklığı değil.
Gürültü ve Çalışma Ortamı
Üç yöntem de ses üretir, ancak sesin karakteri ve düzeyi farklıdır. Bu, cihazın nereye yerleştirileceğini etkiler.
Katalogdaki Gürültü Değerleri
Rotor-stator grubunda DLAB D-160 için 72 dB(A), DLAB D-500/2 için 79 dB(A) ve IKA T 18 digital için aletsiz 75 dB(A) verilir. Bu değerler, aynı katalogdaki masaüstü santrifüjlerin 54–64 dB aralığının üzerindedir.
Blenderlerde ses, bıçak ve kavanoz rezonansından kaynaklanır ve genellikle daha tiz algılanır. Ultrasonik cihazlarda ise çalışma frekansı işitilebilir aralığın üzerinde olsa da, kavitasyondan doğan ikincil ses rahatsız edici olabilir; bu nedenle ses yalıtımlı kabinlerle kullanım yaygındır. Koruma sınıfı da dikkate alınmalıdır: katalogdaki rotor-stator modellerinin çoğunda IP20 belirtilir, yani sıvı sıçramasına karşı koruma yoktur.
Kapalı Sistem Alternatifi
Kokulu, toksik ya da enfeksiyöz numunelerde açık kapta çalışmak uygun değildir. IKA Ultra-Turrax Tube Drive P sisteminde numune kapalı, tek kullanımlık tüpler içinde işlenir; cihazın devir aralığı 400–8.000 rpm, işlenebilir hacmi 1–2.000 mL ve ağırlığı 0,9 kg'dır. Bu yapı, üç yöntemden bağımsız olarak numune güvenliği gerektiren durumlar için ayrı bir seçenek sunar.
Numune Tipine Göre Yöntem Seçimi
Hangi yöntemin uygun olduğu, numunenin yapısıyla belirlenir:
- Yumuşak doku ve emülsiyonlar: Rotor-stator sistemleri uygundur. Kesme kuvveti dokuyu parçalar, damlacık boyutunu küçültür. 0,1 mL'den 8 litreye kadar geniş bir hacim aralığı bu grupla kapsanır.
- Sert, lifli ve büyük hacimli katı numuneler: Blender tercih edilir. Waring 8011 EB modelinde 1 L kavanoz ve 18.000 rpm bıçak hızı, gıda ve yem numunelerinin ön işlemi için yapılandırılmıştır.
- Hücre parçalama ve nanometre ölçeği: Ultrasonik sistemler kullanılır. Bandelin HD 2070.2 açıklamasında hücre, bakteri, mantar ve spor parçalama ile nanometre aralığında partikül elde edilmesi belirtilir.
Yöntemler Birbirinin Yerine Geçer mi?
Kısmen. Bir dokunun kaba parçalanması blenderle yapılıp ardından rotor-stator ya da ultrasonik sistemle inceltilebilir; nitekim pek çok protokol iki aşamalı ilerler. Buna karşılık hücre duvarının parçalanması gibi işlemler blenderle tamamlanamaz, ultrasonik ya da özel parçalama sistemleri gerekir. Aynı şekilde 5 litrelik bir numuneyi ultrasonik probla işlemek pratik değildir; bu ölçek rotor-stator ya da blender alanıdır.
Özel Bir Kategori: Darbeli Parçalama Sistemleri
Üç ana yöntemin dışında, numuneyi boncuklarla birlikte çalkalayarak parçalayan sistemler de bulunur. Bu cihazlar plaka ve tüp formatında çok sayıda numuneyi aynı anda işler.
OHAUS HT Lysing Örneği
OHAUS HT Lysing modeli 300–1600 rpm hız aralığında ve 31 mm dikey hareketle çalışır. Kapasitesi 1 deep well plaka, 4 mikroplaka ya da 102 × 127 × 64 mm boyutlarında herhangi bir numune olarak verilir; maksimum yük 300 gramdır.
Zamanlayıcı 1 saniye ile 10 dakika arasında ayarlanabilir ve cihazda hazır programlar bulunur. Ölçüleri 446 × 286 × 518 mm, ağırlığı 26,8 kg ve güç tüketimi 450 W'tır. Bu sınıf, tek bir numuneyi inceltmekten çok çok sayıda numuneyi paralel işlemek üzere yapılandırılmıştır ve devir aralığı da bu nedenle diğer gruplara göre çok daha düşüktür.
Çapraz Bulaşma ve Temizlik Yükü
Yöntemler, numuneler arası geçişte gereken temizlik açısından da ayrılır. Bu, çok sayıda numune işleyen laboratuvarlarda toplam süreyi belirler.
Her Yöntemin Temizlik Profili
Rotor-stator sistemlerinde şaft her numune arasında durulanmalı, gerekirse sökülüp temizlenmelidir. Katalogda DLAB D-160 şaftlarının tamamen otoklavlanabilir 316L paslanmaz çelik olduğu ve değiştirilebilir yapı sayesinde temizliğin kolaylaştığı belirtilir. Blenderlerde kavanoz komple çıkarılıp yıkanabilir; yedek kavanoz bulundurmak geçiş süresini kısaltır.
Ultrasonik sistemlerde prob ucu temizlenmelidir ve prob doğrudan numuneye daldığı için bulaşma riski dikkat gerektirir. Tek kullanımlık tüp sistemlerinde ise temizlik adımı tümüyle ortadan kalkar; IKA Ultra-Turrax Tube Drive P açıklamasında tek kullanımlık tüplerin çapraz bulaşma riskini ortadan kaldırdığı belirtilir.
Üç Yöntemin Karşılaştırması
| Yöntem | Mekanizma / Tipik Değerler | Katalogdan Örnek |
|---|---|---|
| Rotor-stator | Kesme kuvveti, 600 – 32.000 rpm, 0,1 mL – 8 L | IKA T 25 digital – 1-2.000 mL / 25.000 rpm |
| Laboratuvar blenderi | Bıçakla parçalama, 18.000 rpm, 1 L | Waring 8011 EB – iki kademeli hız |
| Ultrasonik (sonikatör) | Kavitasyon, %10–100 genlik ayarı | Bandelin HD 2070.2 – RZ3 ve HG20 ile |
| Boncuklu / darbeli parçalama | Dikey çalkalama, 300 – 1600 rpm, 31 mm hareket | OHAUS HT Lysing – 4 mikroplaka |
Yöntem Seçerken Değerlendirilecekler
Karşılaştırmayı sonuçlandıran başlıklar şunlardır:
- Hedef partikül boyutu: Kaba parçalama blenderle, ince dispersiyon rotor-stator ile, nanometre ölçeği ise ultrasonik sistemlerle ilişkilendirilir.
- Numune hacmi: 0,1 mL ile 8 litre arasındaki geniş aralığı rotor-stator grubu kapsar; 1 litrelik katı numuneler blender, küçük hacimli hücre süspansiyonları ultrasonik sistem alanıdır.
- Numune sayısı: Tek tek işlenen numuneler için prob veya şaft esaslı cihazlar; çok sayıda paralel numune için plaka formatında çalışan sistemler uygundur.
- Bulaşma ve güvenlik gereksinimi: Enfeksiyöz veya kokulu numunelerde kapalı, tek kullanımlık tüp sistemleri açık kapta çalışmaya göre daha uygundur.
Pek çok laboratuvarda bu yöntemlerden ikisi birlikte bulunur ve protokol, kaba parçalamadan ince dispersiyona doğru iki aşamada ilerler.
Sıkça Sorulan Sorular
Blender ile homojenizatör aynı şey mi?
Hayır. Blenderde parçalama dönen bıçaklarla yapılır; rotor-stator homojenizatörde ise numune iki parça arasındaki dar aralıktan geçirilerek kesilir. Blender daha kaba bir parçalama sağlar, rotor-stator sistemi daha küçük partikül boyutuna iner.
Ultrasonik homojenizatör her numunede kullanılabilir mi?
Küçük hacimli sıvı numunelerde ve hücre parçalama gibi uygulamalarda kullanılır. Büyük hacimlerde ve katı, lifli numunelerde pratik değildir. Ayrıca kavitasyon lokal ısınma ürettiği için ısıya duyarlı numunelerde buz banyosu ve aralıklı çalışma gerekir.
İki yöntemi birlikte kullanmak gerekir mi?
Bazı protokollerde evet. Sert bir doku önce blenderle kabaca parçalanıp ardından rotor-stator ya da ultrasonik sistemle inceltilebilir. Tek aşamada istenen partikül boyutuna ulaşılamıyorsa iki aşamalı bir akış değerlendirilmelidir.
Hangi yöntem daha gürültülü?
Rotor-stator cihazlarında katalog değerleri 72–79 dB(A) aralığındadır. Blenderlerde ses bıçak ve kavanoz rezonansından kaynaklanır. Ultrasonik cihazlarda çalışma frekansı işitilebilir aralığın üzerinde olsa da ikincil ses rahatsız edici olabilir; bu nedenle ses yalıtımlı kabinlerle kullanım yaygındır.
Enfeksiyöz numuneleri hangi sistemle işlemeliyim?
Kapalı sistemler tercih edilir. IKA Ultra-Turrax Tube Drive P sisteminde numune tek kullanımlık kapalı tüplerde işlenir ve açıklamada çapraz bulaşma riskinin ortadan kalktığı belirtilir. Açık kapta çalışan sistemlerde aerosol oluşumu dikkate alınmalıdır.
Homojenizasyon başlığı altında toplanan cihazlar aynı işi farklı mekanizmalarla yapar. Rotor-stator sistemleri 0,1 mL'den 8 litreye uzanan geniş bir hacim aralığında kesme kuvvetiyle çalışır; blenderler 1 litrelik kavanozda bıçakla kaba parçalama sağlar; ultrasonik sistemler kavitasyonla hücre duvarına ve nanometre ölçeğine iner; boncuklu parçalama sistemleri ise çok sayıda numuneyi plaka formatında paralel işler. Doğru seçim, numunenin yapısı, hacmi, sayısı ve güvenlik gereksinimiyle birlikte belirlenir. Rotor-stator modelleri ile blender seçeneklerini karşılaştırmak için blender kategorisini ve homojenizatör modellerini birlikte inceleyebilirsiniz.
