Homojenizatör Nedir? Rotor-Stator Prensibi ve Seçim Rehberi
Homojenizatör, numuneyi karıştırmaktan farklı bir iş yapar: dokuyu, hücreyi ya da damlacığı fiziksel olarak parçalayarak tekdüze bir dağılım oluşturur. Bu işlemi yapan asıl mekanizma, dönen bir rotor ile sabit bir stator arasındaki dar aralıkta ortaya çıkan kesme kuvvetidir. Cihaz seçiminde belirleyici olan devir sayısı değil, bu kuvvetin numunenizin hacmi ve viskozitesiyle uyumudur.
Rotor-Stator Prensibi Nasıl Çalışır?

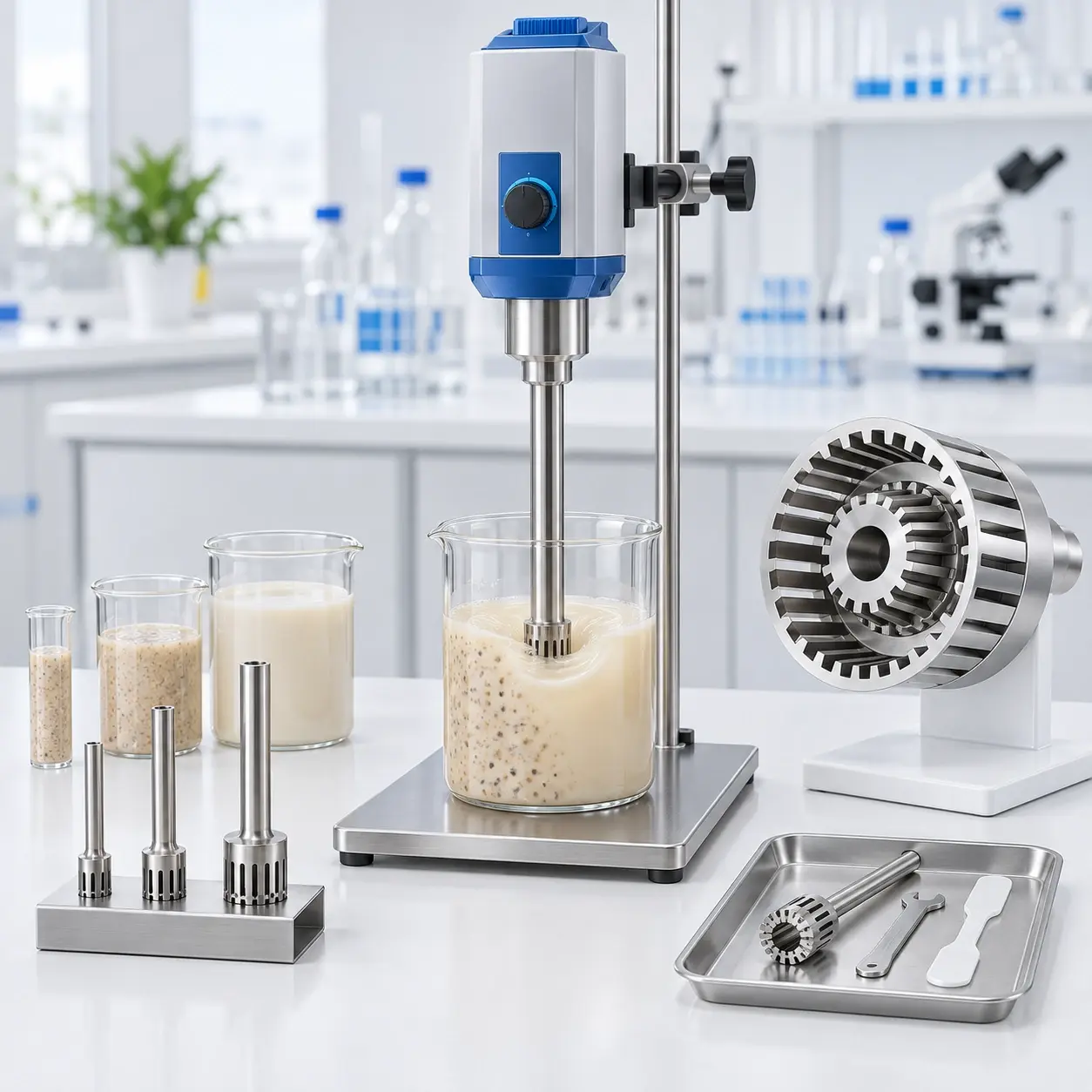

Rotor-stator sistemlerinde, şaftın ucunda birbirine geçmiş iki parça bulunur: içte yüksek devirde dönen rotor, dışta sabit duran ve yarıklı bir yapıya sahip stator. Rotor döndükçe numune aşağıdan içeri emilir, iki parça arasındaki dar aralıktan geçmeye zorlanır ve stator yarıklarından dışarı atılır.
Bu geçiş sırasında numune üç etkiye birden maruz kalır: mekanik kesme, hızlanma-yavaşlamadan doğan çarpma ve türbülans. Döngü saniyede binlerce kez tekrarlandığı için doku parçaları ve damlacıklar giderek küçülür. İşlemin adı dispersiyon, emülsifikasyon ya da homojenizasyon olarak geçse de, mekanizma aynıdır.
Doğrusal Hız: Devirden Daha Anlamlı Bir Ölçü
Kesme kuvvetini belirleyen, rotorun ucunun ne kadar hızlı hareket ettiğidir. Bu değer katalogda doğrusal hız olarak verilir: DLAB D-160 modelinde maksimum doğrusal hız 6,3 m/sn veya 14 m/sn, daha büyük çaplı şaftla çalışan DLAB D-500/2 modelinde ise 22,7–36 m/sn'dir. İki cihazın devir aralıkları birbirine yakınken doğrusal hızları belirgin biçimde farklıdır; fark şaft çapından gelir.
Çalışma Hacmi: İlk Belirleyici
Homojenizatör seçiminde ilk daraltma, işleyeceğiniz hacim üzerinden yapılır. Katalogdaki modeller mililitre düzeyinden litrelere uzanan geniş bir aralığı kapsar ve her modelin kendi alt ve üst sınırı vardır.
Katalogdaki Hacim Aralıkları
Küçük hacimlerde DLAB D-160 modeli DS-160/5 şaftla 0,1–50 mL aralığında çalışır. DLAB D-160/7 DS-160/7 şaftla 1–150 mL, VELP OV 625 ise 0,2 mL ile 2,5 litre arasını kapsar.
Orta ve büyük hacimlerde IKA T 18 digital 1–1.500 mL, IKA T 25 digital 1–2.000 mL, MTOPS SR30 10–2.000 mL ve DLAB D-500/2 10–5.000 mL aralığında listelenir. Velp OV5 modelinde maksimum karıştırma hacmi 8 litre homojenizatör olarak verilir.
Alt Sınır da Önemlidir
Hacim aralığının yalnızca üst ucuna bakmak yanıltıcı olabilir. Büyük hacimler için tasarlanmış bir şaft, birkaç mililitrelik numunede sıvıya tam dalamaz ve havayı içeri çeker; bu da köpük oluşumuna yol açar. DLAB D-500/2 modelinin alt sınırı 10 mL iken DLAB D-160 modeli 0,1 mL'ye kadar inebilir. Küçük hacimlerle düzenli çalışıyorsanız, alt sınır üst sınırdan daha belirleyicidir.
Viskozite Sınırı
Katalog tablolarında maksimum viskozite değeri mPa·s biriminde verilir. Bu değer, cihazın motorunun zorlanmadan çalışabileceği akışkanlık sınırını gösterir ve koyu kıvamlı numunelerle çalışanlar için doğrudan bir seçim ölçütüdür.
İki Ayrı Sınıf
Katalogdaki modeller viskozite sınırına göre iki grupta toplanır. IKA T 18 digital, IKA T 25 digital, VELP OV 625 ve DLAB D-160 modellerinde maksimum viskozite 5.000 mPa·s olarak verilir. DLAB D-500/2 ve Velp OV5 modellerinde ise bu değer 10.000 mPa·s'ye çıkar.
Viskozite sınırının aşılması durumunda motor zorlanır ve aşırı yük koruması devreye girer. VELP OV 625 tablosunda aşırı yük ve aşırı sıcaklık koruması, IKA T 25 digital tablosunda elektronik aşırı yük koruması ayrı satırlar olarak yer alır. Bu sistemler cihazı korur; ancak numunenizin sürekli bu sınırda çalışmasını gerektiren bir uygulamada, bir üst viskozite sınıfına geçmek daha uygun olur.
Devir Aralığı ve Hız Ayarı
Homojenizatörlerde devir aralığının genişliği kadar, hızın nasıl ayarlandığı da sonucu etkiler. Kademeli ve kademesiz ayar, farklı çalışma biçimlerine karşılık gelir.
Kademeli ve Kademesiz Ayar
DLAB D-160 modelinde hız 10 kademe hâlinde, DLAB D-500/2 modelinde 6 kademe hâlinde ayarlanır. IKA T 18 digital tablosunda ise devir sayısı seçeneği "kademesiz" olarak belirtilir ve gösterge LED'dir. VELP OV 625 modelinde dijital hız kontrolü ve 3 haneli LED ekran bulunur.
Katalogdaki devir aralıkları şöyledir: IKA T 18 digital 3.000–25.000 rpm, IKA T 25 digital 600–25.000 rpm, VELP OV 625 3.000–25.000 rpm, DLAB D-160 8.000–32.000 rpm, DLAB D-500/2 ve Velp OV5 10.000–30.000 rpm, MTOPS SR30 3.700–27.000 rpm. Alt sınırın düşük olması, işleme yavaş başlayıp kademeli hızlanmayı mümkün kılar; IKA T 25 digital bu bakımdan 600 rpm ile aralığın en altına iner.
El Tipi ve Standlı Yapılandırmalar
Homojenizatörler ya elde tutularak ya da bir stand üzerine sabitlenerek kullanılır. Bu tercih, hem işlem tekrarlanabilirliğini hem de kullanıcı konforunu etkiler.
Standın Sağladığı Fark
Katalogdaki DLAB setleri stand ile birlikte sunulur: D-160 ve D-160/7 setlerinde H370 stand, D-500/2 setinde H-600 stand yer alır. IKA T 18 digital paketi de stand, tutucu ve S18N-19G şaft ile birlikte listelenir. VELP OV 625 System Set ise stand ve dispersiyon aletiyle sunulur.
Stand kullanıldığında şaftın numune içindeki daldırma derinliği ve konumu sabit kalır; bu, aynı işlemin tekrarlanabilir biçimde uygulanmasını kolaylaştırır. Uzun süren işlemlerde kullanıcının cihazı elde tutmasına da gerek kalmaz. ISOLAB nivo ve kıskaç seti gibi ayrı tutucu setleri de mevcut cihazlara stand düzeni kurmak için kullanılabilir.
Cihaz Ağırlığı ve Boyutu
El tipi kullanımda ağırlık doğrudan konforu etkiler. DLAB D-160 motor ünitesi 45 × 55 × 190 mm ölçülerinde ve 0,54 kg, DLAB D-500/2 ise 75 × 75 × 280 mm ve 1,7 kg'dır. IKA T 18 digital 87 × 106 × 271 mm ölçülerinde ve 2,5 kg, Velp OV5 ise 70 × 255 × 70 mm ölçülerinde ve 1,3 kg olarak verilir.
Seçimi Belirleyen Üç Başlık
Model listesini daraltırken sırasıyla şu üç başlığa bakmak gerekir:
- Hacim aralığı (alt ve üst sınır birlikte): Numune hacminiz aralığın ortasına düşmelidir. DLAB D-160 0,1–50 mL, IKA T 25 digital 1–2.000 mL, DLAB D-500/2 ise 10–5.000 mL aralığında çalışır.
- Viskozite sınırı: Koyu kıvamlı numunelerde 10.000 mPa·s sınıfı gerekir; sulu numunelerde 5.000 mPa·s sınıfı yeterli olur. Bu değer teknik tabloda ayrı satır olarak verilir.
- Şaft uyumu: Motor ünitesi tek başına bir işe yaramaz; hacme uygun şaft gerekir. DLAB D-160 modeli DS-160/5 şaftla 0,1–50 mL, uyumlu başka bir şaftla 1–250 mL aralığında çalışabilir.
Motor Gücü Ne Kadar Belirleyici?
Motor gücü, hacim ve viskozite sınırlarıyla birlikte okunmalıdır. Katalogda DLAB D-160 için 160 W, DLAB D-500/2 ve Velp OV5 için 500 W, OHAUS HT Lysing için 450 W verilir. IKA T 18 digital tablosunda güç "500/300 W giriş/çıkış" olarak iki değerle belirtilir; giriş gücü şebekeden çekilen, çıkış gücü ise mile aktarılan güçtür. Tek başına yüksek bir watt değeri, cihazın daha geniş hacim işleyebileceği anlamına gelmez.
Malzeme Uyumu ve Kimyasal Direnç
Şaft ve dispersiyon elemanları numuneyle doğrudan temas eder. Bu nedenle malzeme, hem kimyasal uyum hem de temizlik açısından önemlidir.
Katalogdaki Malzemeler
DLAB D-160 ve D-500/2 modellerinde şaft malzemesi SS316L paslanmaz çelik ve PTFE olarak verilir. VELP OV 625 tablosunda dispersiyon araçları 316L paslanmaz çelik, conta ise PTFE'dir. IKA T 25 digital tablosunda paslanmaz çelik dağıtma elemanlarının hızlı biçimde değiştirilebildiği belirtilir.
316L paslanmaz çelik, korozyona karşı dayanımı yüksek bir alaşımdır ve laboratuvar çözücülerinin çoğuyla uyumludur. PTFE contalar ise sızdırmazlığı sağlar ve kimyasal direnci artırır. Velp OV5 modelinde gövde malzemesi teknopolimer, çinko alaşımı ile birlikte belirtilir; gövde malzemesinin numuneyle teması olmasa da dökülmelere karşı direnci kullanım ömrünü etkiler.
Gürültü, Koruma Sınıfı ve Çalışma Ortamı
Homojenizatörler yüksek devirde çalıştıkları için tezgâh üstü cihazlar arasında en gürültülü grubu oluşturur. Çalışma ortamı koşulları da teknik tabloda ayrıca verilir.
Katalogdaki Değerler
Gürültü seviyesi DLAB D-160 için 72 dB(A), DLAB D-500/2 için 79 dB(A), IKA T 18 digital için aletsiz 75 dB(A) olarak verilir. Bu değerler, santrifüjlerdeki 54–64 dB aralığının belirgin biçimde üzerindedir. Uzun süren işlemlerde kulak koruyucu kullanımı ya da cihazın çeker ocak içinde çalıştırılması değerlendirilebilir.
Koruma sınıfı katalogdaki modellerin çoğunda IP20'dir; bu, cihazın sıvı sıçramasına karşı korumalı olmadığı anlamına gelir. Çalışma sıcaklığı DLAB modellerinde 0–40 °C, IKA T 18 digital modelinde 5–40 °C olarak verilir; izin verilen bağıl nem DLAB modellerinde %85, IKA modelinde %80'dir.
Hacim ve Viskoziteye Göre Model Karşılaştırması
| Model | Çalışma Hacmi / Devir | Maks. Viskozite |
|---|---|---|
| DLAB D-160 (DS-160/5 şaft) | 0,1 – 50 mL / 8.000 – 32.000 rpm | 5.000 mPa·s |
| IKA T 25 digital | 1 – 2.000 mL / 600 – 25.000 rpm | 5.000 mPa·s |
| DLAB D-500/2 | 10 – 5.000 mL / 10.000 – 30.000 rpm | 10.000 mPa·s |
| Velp OV5 | 8 L'ye kadar / 10.000 – 30.000 rpm | 10.000 mPa·s |
Satın Alma Öncesi Kontrol Listesi
Homojenizatör kararını netleştiren başlıklar şunlardır:
- Numune hacminizi aralığın ortasına yerleştirin: Aralığın uç noktalarında çalışmak, alt uçta köpüklenmeye, üst uçta ise homojenizasyonun tamamlanmamasına yol açabilir.
- Sete neyin dâhil olduğunu kontrol edin: Katalogda bazı modeller yalnızca cihaz olarak listelenir; Velp OV5 için "yalnızca cihaz" seçeneği ayrıca belirtilir. Stand ve şaftın dâhil olup olmadığı kontrol edilmelidir.
- Otoklavlanabilirlik gerekiyor mu?: DLAB D-160 açıklamasında dispersiyon şaftlarının tamamen otoklavlanabilir 316L paslanmaz çelik olduğu belirtilir. Steril çalışma gerektiren uygulamalarda bu satır aranmalıdır.
- Gürültü ve yerleşimi planlayın: 72–79 dB(A) aralığındaki değerler, cihazın açık tezgâhta uzun süre çalıştırılması durumunda ortam gürültüsünü belirgin biçimde artırır.
Bu başlıklar netleştiğinde, geriye kalan karşılaştırma büyük ölçüde hız ayar biçimi, ekran tipi ve şaft çeşitliliğine indirgenir.
Sıkça Sorulan Sorular
Homojenizatör ile karıştırıcı arasındaki fark nedir?
Karıştırıcı numuneyi hareket ettirir; homojenizatör ise rotor ile stator arasındaki dar aralıkta oluşan kesme kuvvetiyle numuneyi fiziksel olarak parçalar. Doku parçalama, emülsiyon hazırlama ve hücre parçalama gibi işlemler bu kuvveti gerektirir.
Devir sayısı yüksek olan cihaz daha mı güçlü homojenize eder?
Belirleyici olan rotor ucunun doğrusal hızıdır; bu da devir ile şaft çapına birlikte bağlıdır. DLAB D-160 modelinde maksimum doğrusal hız 6,3–14 m/sn iken, benzer devir aralığındaki DLAB D-500/2 modelinde daha büyük şaft çapı nedeniyle 22,7–36 m/sn'dir.
Viskozite sınırını aşarsam ne olur?
Motor zorlanır ve koruma sistemleri devreye girer. VELP OV 625 modelinde aşırı yük ve aşırı sıcaklık koruması, IKA T 25 digital modelinde elektronik aşırı yük koruması bulunur. Sürekli bu sınırda çalışılacaksa 10.000 mPa·s sınıfındaki modeller değerlendirilmelidir.
Stand gerekli mi, elde de kullanabilir miyim?
Kısa işlemlerde elde kullanım mümkündür. Stand, şaftın daldırma derinliğini ve konumunu sabit tuttuğu için işlemin tekrarlanabilirliğini artırır ve uzun süren çalışmalarda kullanıcı yükünü azaltır. Katalogdaki DLAB setleri H370 veya H-600 standla birlikte sunulur.
Aynı cihazla farklı hacimlerde çalışabilir miyim?
Şaft değiştirilerek büyük ölçüde mümkündür. DLAB D-160 modeli DS-160/5 şaftla 0,1–50 mL, uyumlu bir başka şaftla 1–250 mL aralığında çalışabilir. Motor ünitesinin viskozite ve güç sınırları ise sabit kalır.
Homojenizatör seçimi, rotor-stator sisteminin numunenizle uyumu üzerine kurulur. Çalışma hacminin alt ve üst sınırı, viskozite sınıfı, şaft uyumu ve doğrusal hız birlikte değerlendirildiğinde uygun model listesi belirgin biçimde daralır. Devir sayısı tek başına bir karşılaştırma ölçütü değildir; aynı devir aralığındaki iki cihaz, şaft çapları farklı olduğu için farklı kesme kuvveti üretebilir. Hacim, devir ve viskozite değerlerini karşılaştırmak için homojenizatör kategorisini inceleyebilir, numune hacminize ve kıvamına uyan modeli belirleyebilirsiniz.
