Analitik Terazi Kurulumu ve Çalışma Ortamı: Doğru Ölçümün Koşulları
Analitik terazi, teknik tablosunda yazan tekrarlanabilirlik ve doğrusallık değerlerini ancak belirli koşullar altında verir. Titreşim, hava akımı, sıcaklık dalgalanması ve statik elektrik; bu koşulların dışına çıkıldığında ekrandaki son basamakları anlamsız hale getirebilir. Kurulum, cihaz seçimi kadar belirleyici bir aşamadır.
Tezgâh ve Titreşim
Analitik terazinin oturduğu yüzey, ölçümün en temel değişkenidir. Kütlesi yüksek, titreşimi sönümleyen bir tezgâh, cihazın kararlılığa ulaşma süresini doğrudan kısaltır. Ahşap ya da esneyen bir masa üzerinde, aynı cihaz çok daha uzun sürede kararlı okuma verir.
Cihazın kendi ağırlığı da bu dengeye katkı sağlar. Katalogdaki modellerde net ağırlık Sartorius GL224i-1S için 4,8 kg, Weightlab WSA-224X için 6 kg, RADWAG AS 310 R.2 Plus için 7,3 kg, SHIMADZU AP-225W için 7,9 kg olarak verilir.
Konum Seçerken Nelerden Uzak Durmalı?
Santrifüj, vakum pompası, çalkalayıcı ve buzdolabı gibi titreşim üreten cihazlar aynı tezgâh üzerinde bulunmamalıdır. Aynı şekilde kapı yakını, sık geçilen koridor kenarı ve havalandırma çıkışının altı uygun konumlar değildir. Köşe konumlar genellikle daha kararlıdır, çünkü tezgâhın esnemesi kenarlarda en azdır.
Hava Akımı ve Rüzgârlık
Analitik terazileri hassas terazilerden ayıran temel yapı elemanı, kefeyi çevreleyen cam kabindir. Rüzgârlık adı verilen bu kabin, hava akımının kefe üzerinde yarattığı kaldırma ve bastırma etkilerini engeller.
Kabin Ölçüleri Modelden Modele Değişir

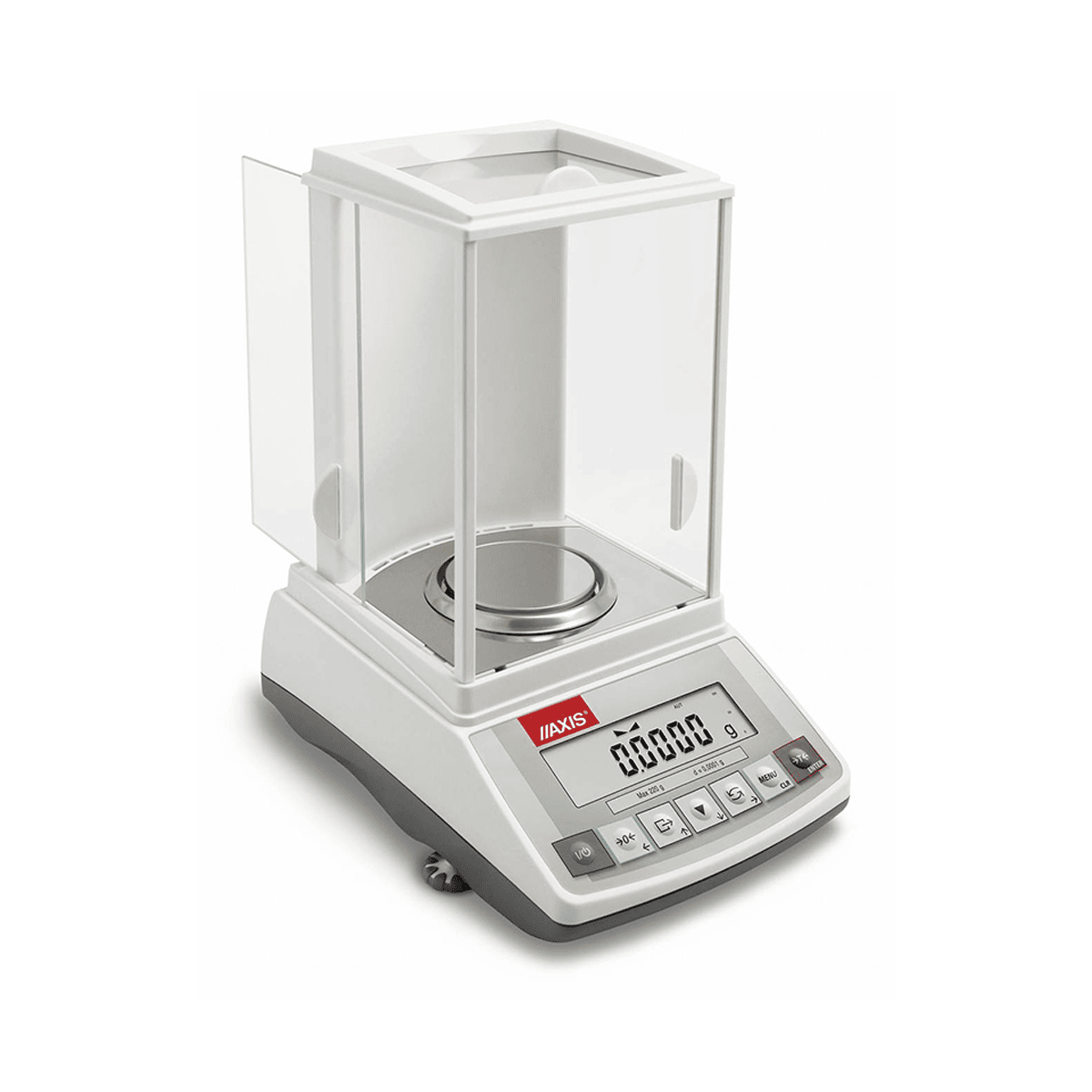

BEL Engineering M214Ai modelinde rüzgârlık üç sürgülü cam kapıdan oluşur ve iç ölçüleri 162 × 171 × 225 mm olarak verilir. AXIS ACN 220 modelinde tartım kabini ölçüsü 175 × 140 × 230 mm'dir. Bu ölçüler, kullanacağınız tartım kabının kabine sığıp sığmayacağını belirler.
Kabin kapılarının ölçüm sırasında kapalı tutulması gerekir. Kapı açıkken alınan bir okuma, cihazın teknik tablosundaki tekrarlanabilirlik değerini karşılamaz. Yan kapılar numune yerleştirmek, ön kapı ise temizlik için tasarlanmıştır; ölçüm anında ikisi de kapalı olmalıdır.
Klima ve Havalandırma
Laboratuvar klimasının üfleme yönü doğrudan teraziye bakıyorsa, kabin kapalı olsa dahi cihazın gövdesinde sıcaklık farkı oluşur. Bu fark, dahili ayarlama sistemlerinin sıcaklık tetikleme eşiklerini gereksiz yere devreye sokabilir. Çeker ocak yakınındaki konumlar da aynı nedenle uygun değildir.
Sıcaklık: Çalışma Aralığı ve Sapma
Teknik tablolarda sıcaklıkla ilgili iki ayrı satır bulunur: cihazın çalışabildiği aralık ve bu aralık içinde dereceye düşen hata payı. İkisi birlikte okunmalıdır.
Katalogdaki Çalışma Aralıkları
Modellere göre aralıklar farklılık gösterir: Sartorius GL serisinde 10–30 °C, BEL Engineering M214Ai modelinde 5–35 °C, RADWAG AS serisinde +10 ile +40 °C, AXIS ACN 220 modelinde +18 ile +35 °C, Weightlab WSA-224X modelinde +5 ile +40 °C verilir. SHIMADZU AP-225W için çalışma aralığı 5–40 °C sıcaklık ve %20–85 nem olarak belirtilir.
Sıcaklık sapması ise kaymanın büyüklüğünü gösterir. BEL Engineering M214Ai için +10 ile +30 °C arasında ±2 ppm/°C, Sartorius GL serisi için 10–30 °C aralığında 3,0 ppm/°C verilir. Laboratuvarınız aralığın uç noktasına yakın çalışıyorsa, ortadaki bir sıcaklıkta çalışmaya göre daha fazla kayma beklenir.
Nem ve Statik Elektrik
Bağıl nem, doğrudan ölçüm hatası üretmez ancak statik elektrik birikimini belirler. Kuru ortamlarda plastik tartım kapları ve toz numuneler üzerinde biriken yük, kefeye temas etmeden kuvvet uygulayabilir.
Nem Sınırları ve Etkileri
Katalogdaki modellerde üst nem sınırı genellikle %80–85 bağıl nem olarak verilir; Weightlab WSA-224X için maksimum %85 RH, SHIMADZU AP-225W için %20–85 aralığı belirtilir. Üst sınır yoğuşmayı önlemeye, alt sınır ise statik birikimini sınırlamaya yöneliktir.
Statik etkisinin en belirgin görüldüğü uygulama filtre tartımıdır. Sartorius Cubis III CUB6.6S-1S0-FC modeli bu nedenle manuel paslanmaz çelik filtre tartım kabiniyle sunulur; 50 mm'ye kadar filtre kapasitesi ve Ø50–52 mm filtre tartım kefesi bulunur. Metal kabin, yükün dağılmasına yardımcı olur.
Yerleşim, Boyutlar ve Elektrik
Terazinin tezgâh üzerinde kaplayacağı alan ve besleme gereksinimleri, kurulum öncesinde hesaplanması gereken pratik başlıklardır.
Dış Ölçüler
Katalogdaki dış ölçüler modele göre belirgin biçimde değişir. Weightlab WSA-224X için 365 × 338 × 223 mm, SHIMADZU AP-225W için 212 × 411 × 345 mm verilir. RADWAG AS 310 R.2 Plus modelinin ambalaj ölçüleri 495 × 400 × 515 mm, AS 510.3Y modelinin ambalaj ölçüleri ise 600 × 400 × 540 mm olarak belirtilir.
Cihazın önünde kayıt için, arkasında ise kablo ve havalandırma için boşluk bırakılması gerekir. Kabin kapaklarının tam açılabilmesi de yerleşimde hesaba katılmalıdır; dar bir nişe yerleştirilen terazide yan kapılar tam açılmayabilir.
Besleme ve Güç Tüketimi
Katalogdaki modeller genellikle 100–240 V AC 50/60 Hz aralığında çalışır. Güç tüketimi ise düşüktür: RADWAG AS 220.X2 için maksimum 4 watt, AS 510.3Y için 7 watt verilir. Buna karşılık besleme hattının kararlılığı önemlidir; aynı hat üzerinde yüksek akım çeken cihazların bulunması ölçüm sırasında dalgalanma yaratabilir.
Kurulum Sonrası İlk Üç Adım
Terazi yerine konulduktan sonra ilk ölçüm alınmadan önce tamamlanması gereken adımlar şunlardır:
- Terazi terazisini ayarlayın: Cihaz üzerindeki su terazisi (nivo) kabarcığı ortalanmalıdır. Eğimli bir yüzeyde yük kefeye eşit dağılmaz ve köşe yükü hatası ortaya çıkar.
- Isınma süresini bekleyin: Cihaz elektriğe bağlandıktan sonra iç sıcaklığı dengelenene kadar ölçüm alınmamalıdır. Bu süre tamamlanmadan yapılan ayarlama, çalışma koşullarını temsil etmez.
- İlk ayarlamayı yapın: Dahili kalibrasyonlu modellerde ayarlama başlatılmalı, harici kalibrasyonlu modellerde uygun sınıftaki ağırlık kullanılmalıdır; AXIS ACN 220 için 200 g E2 sınıfı önerilir.
Konum Değiştiğinde Ne Yapılmalı?
Terazi başka bir tezgâha ya da odaya taşındığında kurulum adımlarının tamamı yeniden uygulanmalıdır. Yeni konumun sıcaklığı, titreşim düzeyi ve hava akımı farklıdır; nivo ayarı da taşıma sırasında bozulur. Aynı oda içinde birkaç metrelik yer değişikliği bile bu adımların tekrarını gerektirir.
Günlük Kullanımda Ölçümü Bozan Alışkanlıklar
Kurulum doğru yapılmış olsa dahi, günlük kullanımdaki bazı alışkanlıklar teknik tablodaki değerlere ulaşmayı engeller.
Sık Karşılaşılan Durumlar
Numuneyi kabin kapağı açıkken tartmak, kefeye elle dokunmak, sıcak bir krozeyi doğrudan kefeye koymak ve tartım kabını kefe merkezine oturtmamak en yaygın hatalardır. Sıcak numune, çevresindeki havayı ısıtarak yukarı doğru bir akım oluşturur ve ölçülen değeri gerçek ağırlığın altına çeker.
Tartım kabının kefeden taşması da benzer bir etki yaratır. Katalogdaki modellerde kefe çapı Ø70 mm (Dikomsan EHA-220), Ø80 mm (BEL Engineering M214Ai), Ø90 mm (Sartorius GL, AXIS ACN 220), Ø91 mm (SHIMADZU AP-225W) ve Ø100 mm (RADWAG AS serisi) olarak değişir. Kabınızın taban çapı bu değeri aşmamalıdır.
Temizlik ve Bakım
Analitik terazide temizlik, hem ölçüm doğruluğu hem de çapraz bulaşma açısından önemlidir. Kefe üzerinde kalan küçük bir kimyasal kalıntı, bir sonraki tartımda doğrudan sonuca eklenir.
Nasıl Temizlenmeli?
Kefe temizlik için yerinden çıkarılabilir; temizlik sırasında cihazın kapatılması ve kefenin yerine takıldıktan sonra yeniden ayarlanması gerekir. Kabin camları yumuşak bir bezle silinmeli, aşındırıcı temizleyici kullanılmamalıdır. Weightlab WSA-224X modelinde ekran için IP54 koruma sınıfı belirtilir; bu değer gövdenin tamamını kapsamaz.
Dökülen toz numunelerin kabin içinde birikmesi, zamanla kefe mekanizmasına ulaşabilir. Toz halinde çalışan laboratuvarlarda kabin içinin düzenli olarak kontrol edilmesi, ölçüm sapmalarının önüne geçer. Temizlik sonrası ilk ölçümden önce ayarlamanın tekrarlanması yerinde olur.
Modellerin Ortam Değerleri ve Ağırlıkları
| Model | Çalışma Sıcaklığı | Net Ağırlık |
|---|---|---|
| Sartorius GL224i-1S | 10 – 30 °C | 4,8 kg |
| Weightlab WSA-224X | +5 – +40 °C (maks. %85 RH) | 6 kg |
| RADWAG AS 310 R.2 Plus | +10 – +40 °C | 7,3 kg |
| SHIMADZU AP-225W | 5 – 40 °C (%20–85 nem) | 7,9 kg |
Kurulum Kontrol Listesi
Yeni bir analitik terazi devreye alınırken aşağıdaki başlıkların tamamlanması, teknik tablodaki değerlere ulaşmayı kolaylaştırır:
- Tezgâh ve konum: Titreşim üreten cihazlardan ayrı, kapı ve havalandırmadan uzak, kütlesi yüksek bir yüzey seçilmelidir.
- Sıcaklık aralığı doğrulaması: Odanın sıcaklığı modelin aralığı içinde ve tercihen bu aralığın orta bölümünde olmalıdır; Sartorius GL serisi için bu aralık 10–30 °C'dir.
- Nivo ve ısınma: Su terazisi kabarcığı ortalanmalı, cihazın iç sıcaklığı dengelenene kadar ölçüm alınmamalıdır.
- İlk ayarlama ve kayıt: Kurulum sonrası ilk ayarlama yapılmalı ve tarihiyle birlikte kayıt altına alınmalıdır; RS232 veya USB arayüzü varsa aktarım da bu aşamada test edilebilir.
Bu adımlar tamamlandığında cihazın verdiği değerler, katalog tablosundaki tekrarlanabilirlik ve doğrusallık aralığıyla tutarlı hale gelir.
Sıkça Sorulan Sorular
Analitik teraziyi normal bir laboratuvar masasına koyabilir miyim?
Koyabilirsiniz, ancak masanın esnemesi ve titreşimi ölçümün kararlılığa ulaşma süresini uzatır. Kütlesi yüksek, sağlam bir tezgâh tercih edilmeli; santrifüj, pompa veya çalkalayıcı gibi titreşim üreten cihazlarla aynı yüzey paylaşılmamalıdır.
Kabin kapağını açık bırakırsam ne olur?
Hava akımı kefe üzerinde kaldırma ve bastırma etkisi yaratır; ekrandaki değer kararlı hale gelmez ya da gerçek ağırlıktan sapar. Teknik tablodaki tekrarlanabilirlik değerleri kabin kapalıyken geçerlidir.
Sıcak numuneyi doğrudan tartabilir miyim?
Tartmamak gerekir. Sıcak numune çevresindeki havayı ısıtır ve yukarı doğru bir akım oluşturur; bu akım ölçülen değeri gerçek ağırlığın altına çeker. Numunenin oda sıcaklığına gelmesi beklenmelidir.
Laboratuvarımın sıcaklığı gün içinde değişiyor, ne yapmalıyım?
Sıcaklık tetiklemeli dahili ayarlama sunan modeller bu koşula daha uygundur; Sartorius Cubis III modelinde isoCAL sistemi 1,5 K sıcaklık değişiminde devreye girer. Ayrıca cihazın çalışma aralığının orta bölümünde tutulması, uç noktalara göre daha az kayma üretir.
Teraziyi taşıdıktan sonra ne yapmam gerekir?
Kurulum adımlarının tamamı yenilenmelidir: nivo ayarı yapılmalı, cihaz yeni ortamın sıcaklığına gelene kadar beklenmeli ve ardından ayarlama tekrarlanmalıdır. Aynı oda içindeki kısa mesafeli taşımalarda bile bu adımlar gereklidir.
Analitik terazinin katalogda yazan performansı, cihazın kendisi kadar bulunduğu ortama bağlıdır. Titreşimsiz bir tezgâh, hava akımından uzak bir konum, modelin çalışma aralığı içinde ve tercihen ortasında seyreden bir sıcaklık ile kapalı kabinde yapılan ölçümler, teknik tablodaki tekrarlanabilirlik ve doğrusallık değerlerinin karşılığını almanızı sağlar. Kurulum sonrası nivo, ısınma ve ilk ayarlama adımları ise bu koşulların başlangıç noktasıdır. Laboratuvarınızın sıcaklık ve yerleşim koşullarına uyan modelleri değerlendirmek için mikro ve analitik teraziler kategorisindeki cihazların çalışma aralığı ve ölçü bilgilerini inceleyebilirsiniz.
